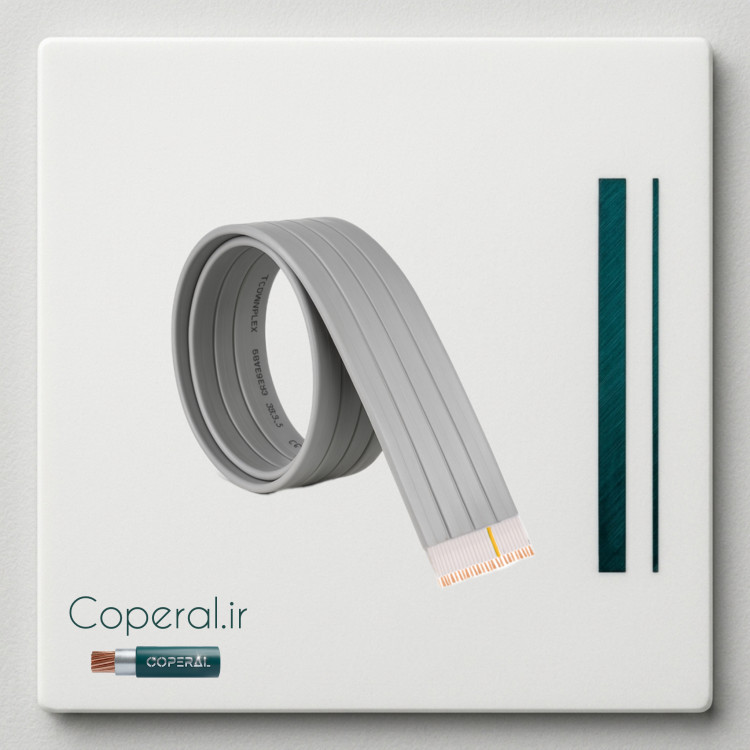

کابل 8 در 1/5 تخت طوسی افشان کد cs-Flt8-1/5

کابل تخت ۸×۱.۵ میلی‌متر مربع طوسی یکی از کابل‌های پرکاربرد در سیستم‌های کنترل و فرمان صنعتی است که نیازمند چابکی، انعطاف، شماره‌گذاری دقیق، وزن کم و قابلیت حرکت مکرر هستند. این کابل با آرایش هشت‌رشته‌ای، طراحی تخت، شماره‌گذاری صنعتی و وجود رشته ارت، تبدیل به یک انتخاب استاندارد برای دستگاه‌ها و ماشین‌آلات تولیدی، خطوط بسته‌بندی، فستون‌های سبک و تجهیزات کنترلی شده است.

فلسفه طراحی کابل تخت؛ تعادل بین انعطاف، دوام و نظم

کابل‌های تخت سال‌هاست به عنوان راه‌حل استاندارد در ماشین‌آلاتی استفاده می‌شوند که حرکت رفت و برگشتی یا مسیر ریلی دارند. برخلاف کابل‌های گرد که در اثر حرکت:

• پیچ می‌خورند
• تنش نامتقارن ایجاد می‌کنند
• به‌مرور دچار شکستگی داخلی می‌شوند

کابل تخت تمامی رشته‌ها را در یک صفحه نگه می‌دارد و باعث می‌شود:

• تنش خمشی به‌صورت یکنواخت تقسیم شود
• کابل هرگز پیچ نخورد
• حرکت روان و خطی داشته باشد
• احتمال شکستگی هادی به حداقل برسد
• کابل هنگام حرکت مانند ورق‌های یک دفتر جمع شود

این طراحی میلیون‌ها سیکل حرکت را بدون آسیب تحمل می‌کند.

چرا کابل تخت 8×1.5 انتخاب مهندسان کنترل است؟

۱) تعداد رشته بالا + سطح مقطع متوسط

هشت رشته با سطح مقطع ۱.۵ میلی‌متر مربع برای کاربردهای زیر عالی است:

• فرمان و کنترل کلیدها
• تغذیه عملگرها، سنسورها و سلونوئیدها
• مدارهای کنترل در PLC
• جریان‌های متوسط 6–8 آمپر
• خطوط کنترلی در جرثقیل‌های سبک
• ماشین‌آلات بسته‌بندی و برش

این سایز ترکیب مناسبی از جریان‌پذیری، وزن مناسب و انعطاف بالا را ارائه می‌دهد.

شماره‌گذاری صنعتی روی رشته‌ها؛ مهم‌ترین مزیت این کابل

تمام ۷ رشته اصلی این کابل به رنگ سفید اما با شماره‌های چاپی مشخص هستند:

1 – 2 – 3 – 4 – 5 – 6 – 7

این ویژگی نقش بسیار مهمی دارد:

• جلوگیری کامل از اشتباه در اتصال‌ها
• کاهش چشمگیر زمان نصب
• کاهش خطاهای انسانی در تابلوهای کنترل
• کاهش زمان عیب‌یابی (تا ۷۰٪)
• تعیین دقیق مسیر رشته‌ها در سیستم‌های چندکابله

در پروژه‌هایی که چند ده کابل استفاده می‌شود، شماره‌گذاری اجباری است.

سطح مقطع ۱.۵ میلی‌متر مربع؛ استاندارد طلایی مدار فرمان

مزایای این سایز:

• توانایی انتقال جریان مناسب برای تجهیزات فرمان
• افت ولتاژ کم در فواصل حرکتی متوسط
• انعطاف بسیار بالاتر نسبت به سایزهای بزرگ‌تر
• وزن کم → حرکت روان روی ریل فستون
• مناسب برای کارهای نیمه‌قدرت سبک

این سطح مقطع بهترین گزینه برای کاربردهایی است که نیازمند توان متوسط و سرعت خمش بالا هستند.

هادی کلاس ۵؛ تضمین عمر طولانی در حرکت‌های مکرر

هادی‌های مسی کلاس ۵ (Flexible):

• بسیار نرم و انعطاف‌پذیر
• مقاوم در برابر خمش پیوسته
• مناسب حرکت‌های هزاران‌باره
• هدایت الکتریکی عالی
• سازگار با سیستم‌های فستون و انرژی‌گاید

در کابل تخت، هادی کلاس ۵ یکی از مهم‌ترین ویژگی‌ها برای حرکت طولانی‌مدت است.

رشته ارت سبز/زرد؛ ستون امنیت الکتریکی

وجود رشته ارت ضروری است زیرا:

• از برق‌گرفتگی جلوگیری می‌کند
• در صورت پارگی عایق، جریان نشتی را تخلیه می‌کند
• تجهیزات فلزی متحرک را ایمن نگاه می‌دارد
• استاندارد بین‌المللی را رعایت می‌کند

در دستگاه‌های متحرک، ارت کاملاً اجباری است.

عایق PVC صنعتی؛ سبک، مقاوم و استاندارد

PVC استفاده‌شده در این کابل دارای ویژگی‌های زیر است:

• انعطاف بالا
• خودخاموش‌شوندگی
• مقاومت در برابر سایش
• مقاوم در برابر روغن‌ها و چربی‌ها
• عدم ترک خوردگی در حرکت‌های متوالی
• کیفیت چاپ بالا روی عایق سفید

روکش طوسی نیز ظاهر صنعتی کاملاً استاندارد ارائه می‌دهد.

کاربردهای عملی کابل تخت ۸×۱.۵

این کابل برای کاربردهای زیر ایده‌آل است:

• سیستم‌های فستون سبک
• ماشین‌آلات بسته‌بندی و دستگاه‌های خط تولید
• تجهیزات چاپ، CNC و رول‌فید
• ربات‌های کوچک و بازوهای حرکتی
• آسانسورهای سبک
• تابلوهای فرمان صنعتی
• سیستم‌های انتقال مواد با حرکت خطی
• کانوایرها و خطوط مونتاژ سریع

اگر پروژه شما نیازمند انعطاف بسیار بالا + تعداد رشته زیاد + ویج‌های کنترلی باشد، این کابل یکی از بهترین گزینه‌هاست.
