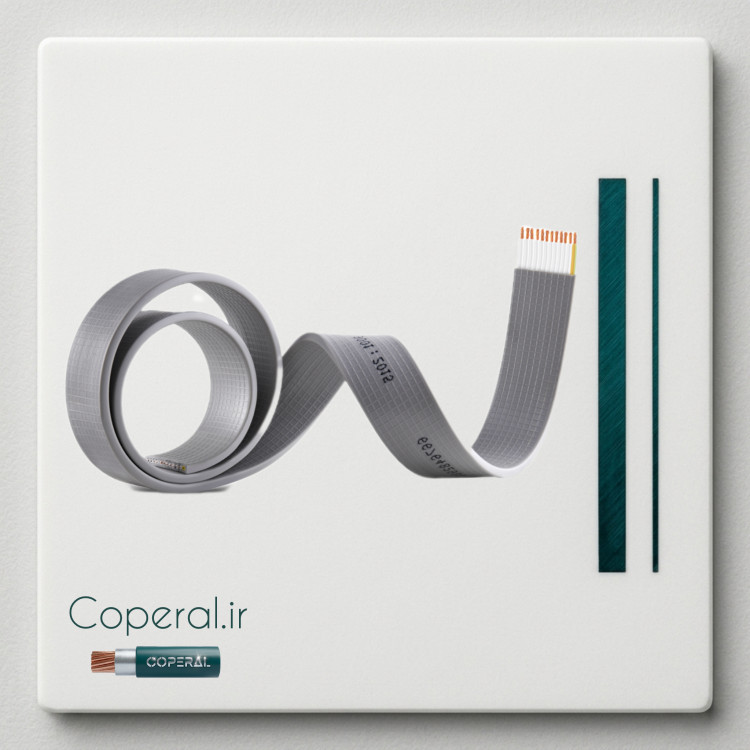

کابل 24 در 0/75 تخت طوسی افشان کد cs-Flt24-0/75

کابل تخت 24×0.75 میلی‌متر مربع طوسی یکی از تخصصی‌ترین کابل‌های کنترلی در دسته کابل‌های تخت صنعتی است. این کابل برای شرایطی طراحی شده که سیستم دارای تعداد بسیار زیادی سیگنال کنترلی، فرمان و دیتا باشد و هم‌زمان نیاز به حرکت مکانیکی مداوم نیز وجود داشته باشد.

در صنایع مدرن، تجهیزات به سمت پیچیدگی بیشتر حرکت کرده‌اند. دستگاه‌های بسته‌بندی، خطوط مونتاژ هوشمند، ربات‌های صنعتی، سیستم‌های انتقال مواد و ماشین‌آلات CNC اغلب دارای ده‌ها ورودی و خروجی کنترلی هستند. استفاده از کابل‌های متعدد گرد در چنین شرایطی باعث افزایش وزن، پیچیدگی نصب و احتمال خطا می‌شود. کابل 24×0.75 دقیقاً برای حل همین مسئله طراحی شده است.

چرا 24 رشته اهمیت دارد؟

وجود 24 رشته (23 رشته سفید شماره‌دار + 1 ارت) یعنی:

• انتقال همزمان 23 سیگنال مستقل
• امکان مدیریت چندین سنسور و عملگر
• تغذیه مدارهای فرمان سبک
• کاهش نیاز به چند کابل مجزا
• نظم بالاتر در طراحی سیستم

در بسیاری از پروژه‌های صنعتی، هر سیگنال باید به صورت مجزا و دقیق مدیریت شود. وجود شماره‌گذاری چاپی روی هر رشته، فرآیند نصب و عیب‌یابی را به شدت ساده می‌کند.

سطح مقطع 0.75 میلی‌متر مربع؛ مخصوص مدار فرمان

سطح مقطع 0.75mm² در حوزه کابل‌های کنترلی یکی از رایج‌ترین سایزهاست. این سطح مقطع:

• مناسب انتقال سیگنال‌های PLC
• مناسب مدارهای فرمان
• مناسب سنسورها و تجهیزات اندازه‌گیری
• دارای انعطاف‌پذیری بالا
• وزن کم‌تر نسبت به سایزهای بالاتر

این کابل برای انتقال توان بالا طراحی نشده، بلکه تمرکز آن روی دقت سیگنال، انعطاف‌پذیری و مدیریت تعداد زیاد رشته‌ها است.

طراحی تخت؛ کنترل کامل تنش مکانیکی

در سیستم‌های فستون یا انرژی‌گاید، کابل دائماً در حال حرکت است. اگر کابل گرد استفاده شود، پیچش داخلی و توزیع نامتقارن تنش می‌تواند باعث شکست زودهنگام شود.

اما طراحی تخت این کابل باعث می‌شود:

• تمام رشته‌ها در یک صفحه قرار بگیرند
• تنش خمشی به صورت یکنواخت توزیع شود
• پیچش حذف شود
• حرکت روی ریل نرم و کنترل‌شده باشد
• عمر سیکلی کابل افزایش یابد

این موضوع در کاربردهای با سیکل حرکتی بالا بسیار حیاتی است.

هادی کلاس 5؛ مقاومت در برابر خمش مداوم

هادی کلاس 5 شامل تعداد زیادی رشته مسی نازک است. این ساختار:

• انعطاف بالا ایجاد می‌کند
• مقاومت در برابر خستگی فلزی را افزایش می‌دهد
• احتمال شکست داخلی را کاهش می‌دهد
• مناسب حرکت رفت و برگشتی مداوم است

در کابل‌های متحرک، کیفیت هادی مهم‌ترین عامل تعیین‌کننده طول عمر است.

شماره‌گذاری رشته‌ها؛ کاهش خطای انسانی

تمام 23 رشته سفید دارای شماره چاپی واضح هستند. این ویژگی باعث می‌شود:

• تطابق دقیق با نقشه برق
• کاهش اشتباه در سیم‌بندی
• عیب‌یابی سریع
• کاهش زمان توقف خط تولید
• افزایش سرعت نصب

در پروژه‌های صنعتی بزرگ، همین ویژگی ساده می‌تواند ساعت‌ها در زمان صرفه‌جویی کند.

روکش PVC طوسی؛ دوام صنعتی

PVC استفاده‌شده در این کابل:

• مقاوم در برابر سایش
• مقاوم در برابر ضربه متوسط
• مقاوم در برابر روغن‌های صنعتی
• خودخاموش‌شونده
• دارای انعطاف مناسب

رنگ طوسی نیز استاندارد کابل‌های کنترل صنعتی است و از نظر بصری نظم ایجاد می‌کند.

رشته ارت؛ ایمنی سیستم

رشته سبز/زرد ارت نقش حیاتی در ایمنی دارد:

• تخلیه جریان نشتی
• اتصال بدنه فلزی تجهیزات به زمین
• جلوگیری از برق‌گرفتگی
• افزایش ایمنی اپراتور

در تجهیزات متحرک فلزی، وجود ارت استاندارد کاملاً ضروری است.

کاربردهای اصلی کابل 24×0.75 Flat

این کابل در پروژه‌های زیر کاربرد گسترده دارد:

• سیستم‌های فستون سبک
• ماشین‌آلات بسته‌بندی پیشرفته
• خطوط مونتاژ خودکار
• تجهیزات رباتیک سبک
• سیستم‌های کنترل چندکاناله
• دستگاه‌های CNC سبک
• صنایع چاپ و نساجی
• تجهیزات اندازه‌گیری صنعتی

اگر پروژه شما شامل تعداد زیادی سیگنال کنترلی و حرکت مداوم است، این کابل یکی از دقیق‌ترین انتخاب‌هاست.
