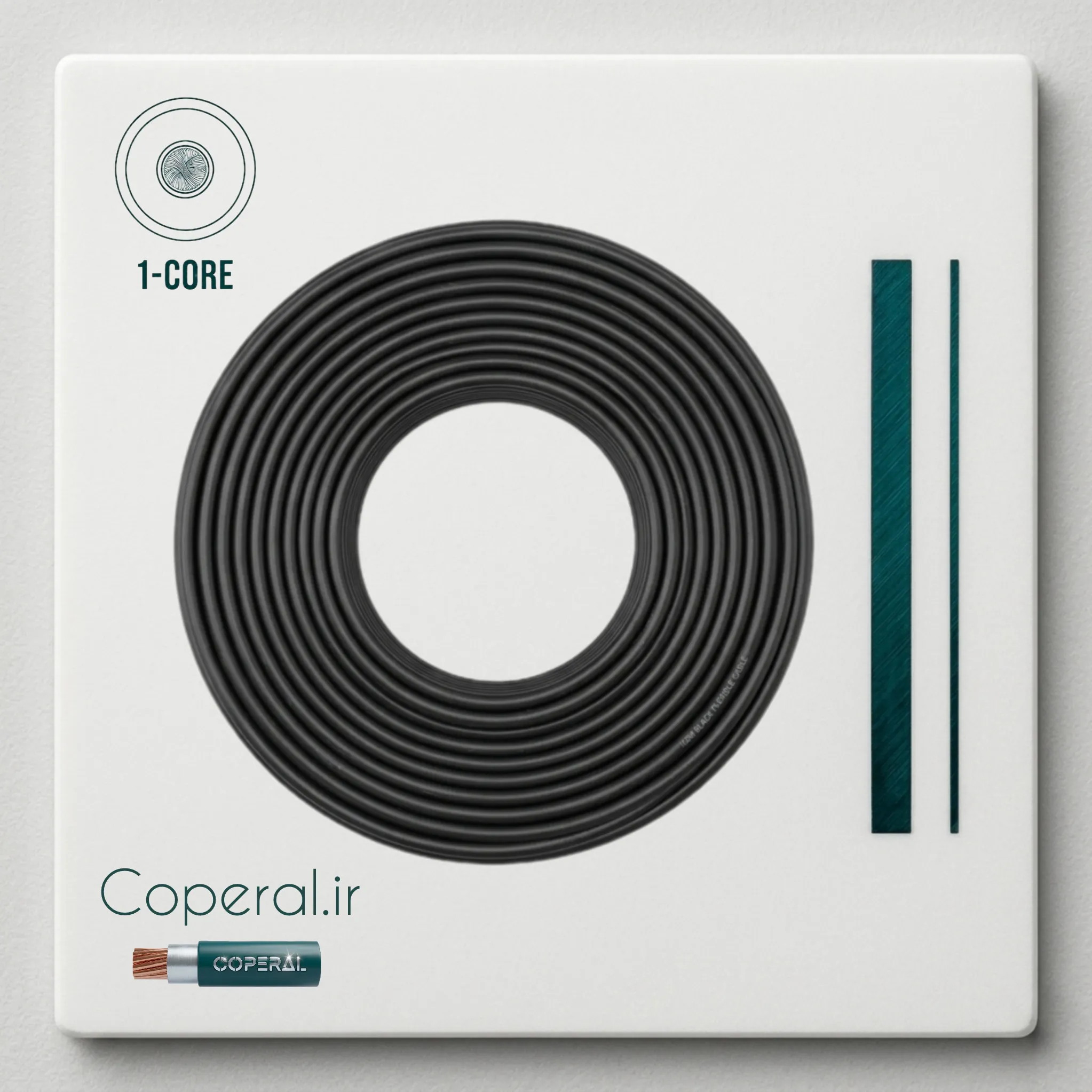

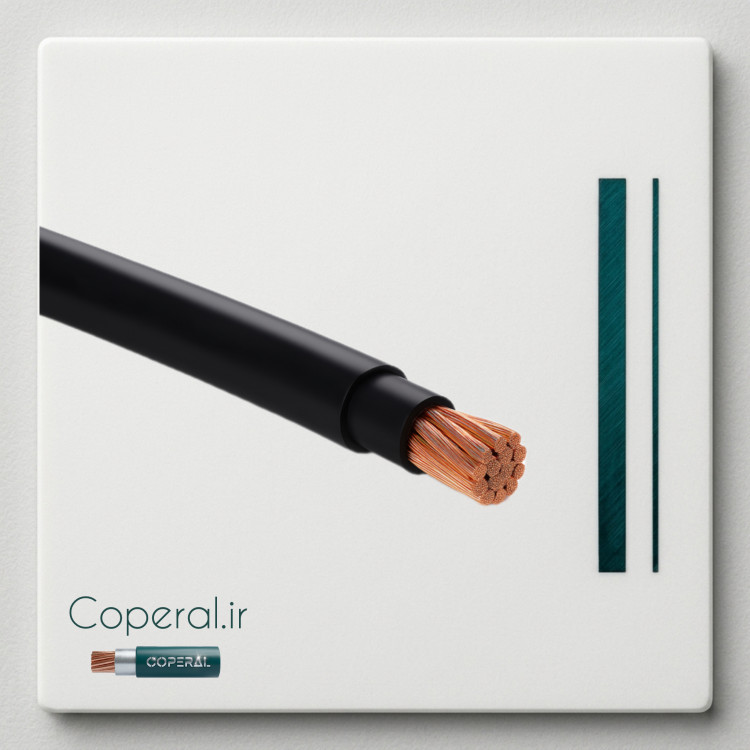

کابل 1 در 35 افشان(دو روکش) زیتون کد cs-ca35

مقدمه: چرا کابل ۱×۳۵ دو روکش یک انتخاب استراتژیک است؟

در دنیای مهندسی برق، گاهی با تضادی میان “انعطاف” و “استقامت” مواجه می‌شویم. سیم‌های افشان معمولی (NYAF) انعطاف فوق‌العاده‌ای دارند اما در برابر تنش‌های محیطی، ضربه و رطوبت بسیار آسیب‌پذیرند. از سوی دیگر، کابل‌های زمینی (NYY) بسیار مقاوم هستند اما سختی هادی مفتولی آن‌ها، کار در فضاهای تنگ را غیرممکن می‌کند. کابل ۱×۳۵ افشان دو روکش دقیقاً پاسخی هوشمندانه به این چالش است. این کابل با بهره‌گیری از هادی افشان کلاس ۵ و اضافه کردن یک لایه محافظ اضافی (Outersheath)، به یک ابزار قدرتمند برای پروژه‌های صنعتی نیمه‌سنگین و سنگین تبدیل شده است.

کالبدشکافی هادی: جادوی مس کلاس ۵

قلب تپنده این کابل، هادی مسی با سطح مقطع ۳۵ میلی‌متر مربع است. اما این فقط یک تکه مس نیست؛ ما درباره صدها رشته نازک مس آنیل شده صحبت می‌کنیم که با دقت میکرونی در کنار هم تابیده شده‌اند (Stranded). فرآیند آنیلینگ (Annealing) باعث می‌شود تنش‌های داخلی مس گرفته شده و علاوه بر افزایش هدایت الکتریکی، نرمی آن به حداکثر برسد. سایز ۳۵ میلی‌متر مربع در دسته سایزهای “قدرت” قرار می‌گیرد. این سایز می‌تواند جریانی بالغ بر ۱۵۰ آمپر را مدیریت کند، که آن را برای تغذیه الکتروموتورهای بزرگ، تابلوهای توزیع اصلی و سیستم‌های ارتینگ (Earthing) تخصصی ایده‌آل می‌سازد.

سیستم دو روکش (Double Sheath): امنیت در دو لایه

تفاوت اصلی و متمایزکننده این محصول در عبارت “دو روکش” نهفته است. در کابل‌های معمولی، ما فقط یک لایه عایق روی مس داریم. اما در اینجا، ابتدا هادی با یک لایه PVC گرید A عایق‌کاری می‌شود تا استقامت دی‌الکتریک (Dielectric Strength) لازم برای تحمل ولتاژ ۱۰۰۰ ولت ایجاد شود. سپس، یک فرآیند اکستروژن ثانویه انجام می‌شود تا لایه دوم یا همان “روکش نهایی” (Sheath) روی کابل قرار گیرد.

این لایه دوم از جنس PVC نوع ST1 است که به طور خاص برای مقاومت در برابر سایش، روغن، رطوبت و حتی نور خورشید فرموله شده است. وجود این دو لایه باعث می‌شود که کابل ۱×۳۵ افشان، بر خلاف سیم‌های معمولی، اجازه دفن شدن در داکت‌های مرطوب یا نصب در محیط‌های باز کارگاهی را داشته باشد بدون اینکه خطر برق‌گرفتگی یا نشت جریان وجود داشته باشد.

کاربردهای صنعتی و ساختمانی

این کابل در واقع آچار فرانسه پروژه‌های برق قدرت است. در تابلوهای برق بزرگ که نیاز به شمش‌کشی یا کابل‌کشی بین کلیدهای اتوماتیک (MCCB) با آمپراژ بالا وجود دارد، سختی کابل‌های مفتولی یک کابوس برای نصاب است. کابل ۱×۳۵ افشان دو روکش به راحتی خم می‌شود، فرم می‌گیرد و به دلیل دو روکش بودن، در تماس با بدنه فلزی تابلو ایمنی ۱۰۰ درصدی ایجاد می‌کند. همچنین در سیستم‌های یو‌پی‌اس (UPS) دیتاسنترها که کابل‌های باتری باید جریان بسیار بالایی را با کمترین افت ولتاژ منتقل کنند، این کابل به دلیل سهولت در آرایش (Cable Management) حرف اول را می‌زند.

بررسی رفتار حرارتی و ظرفیت جریان

یکی از جذابیت‌های فنی کابل ۳۵ میلی‌متر مربع، پایداری آن در برابر بارهای ناگهانی است. با مقاومت الکتریکی بسیار پایین (حدود ۰.۵۲۴ اهم در هر کیلومتر)، اتلاف انرژی به صورت گرما در این کابل به شدت کنترل شده است. این یعنی شما می‌توانید در مسیرهای طولانی‌تر، بدون نگرانی از افت ولتاژ شدید، از این کابل استفاده کنید. روکش دوتایی نیز مانند یک پایدارکننده حرارتی عمل کرده و اجازه نمی‌دهد گرمای محیط به راحتی به هسته مرکزی نفوذ کند یا گرمای هادی باعث آسیب دیدن محیط اطراف شود.
