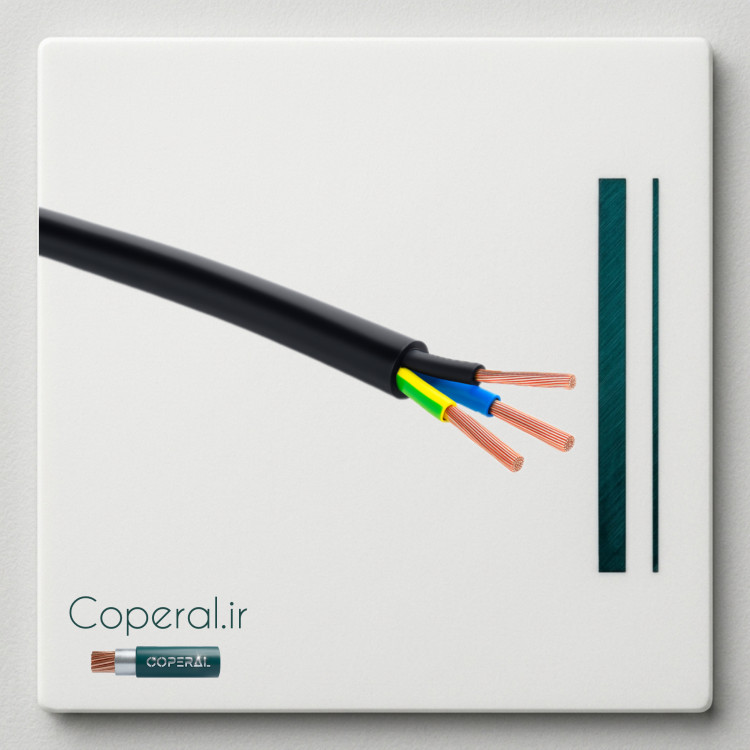

کابل ۳ در 1 افشان nymhy زیتون کد cs-3-1

کابل افشان 3×1 NYMHY یکی از محبوب‌ترین کابل‌های فشار ضعیف در بازار ایران و جهان است و دلیل این محبوبیت، ترکیبی از انعطاف‌پذیری بالا، ایمنی مناسب، وزن کم و قابلیت استفاده در انواع وسایل خانگی و ابزارهای سبک است. این کابل در دسته کابل‌های NYMHY قرار می‌گیرد؛ یعنی کابل‌هایی که با عایق PVC و روکش PVC ساخته شده‌اند و برای کاربردهای عمومی و سبک طراحی می‌شوند. وجود سه رشته در این کابل آن را برای تجهیزاتی که به سیم ارت نیاز دارند، ایده‌آل کرده است؛ چرا که علاوه بر سیم فاز (L) و نول (N)، رشته ارت (PE) نیز در ساختار کابل موجود است.

ساختار هادی و اهمیت آن

درون این کابل، سه هادی مسی آنیل‌شده کلاس ۵ قرار گرفته است. مس آنیل‌شده به دلیل فرآیند حرارتی آنیلینگ، بسیار نرم و انعطاف‌پذیر می‌شود. این موضوع زمانی اهمیت پیدا می‌کند که کابل نیاز به پیچش، خم شدن یا عبور از مسیرهای باریک مثل لوله‌های برق داشته باشد. تعداد زیاد رشته‌های نازک مسی در این کابل موجب انعطاف فوق‌العاده و مقاومت کم در برابر شکست در هنگام نصب می‌شود. همچنین خلوص بالای مس سبب می‌شود مقاومت الکتریکی کاهش یابد و در نتیجه جریان الکتریکی با بازدهی بالا منتقل شود.

استانداردهای تولید و نقش حیاتی آن‌ها

کابل‌های NYMHY با استاندارد IEC 60227 ساخته می‌شوند؛ استانداردی جهانی که کیفیت عایق، روکش، مقاومت حرارتی، مشخصات الکتریکی و آزمون‌های ایمنی را تعیین می‌کند. در ایران نیز استاندارد 607-5 ISIRI رعایت می‌شود. رعایت استانداردها نه‌تنها طول عمر کابل را افزایش می‌دهد، بلکه ایمنی مصرف‌کننده را تضمین می‌کند. کابل‌های غیراستاندارد ممکن است دچار ترک عایق، گرم‌شدن بیش از حد یا حتی آتش‌سوزی شوند، به‌خصوص در کاربردهایی که جریان مصرفی نزدیک به جریان مجاز است.

عایق PVC نوع D و روکش ST5

عایق PVC در این کابل از نوع D انتخاب شده است، که مناسب کابل‌های سبک و قابل‌انعطاف است. این عایق در برابر رطوبت، سایش سطحی، مواد شوینده معمولی و پیچش‌های متوالی مقاوم است.

روکش خارجی از نوع ST5 انتخاب شده که نسبت به ST1 و ST2 مقاومت مکانیکی بیشتری دارد و در برابر ضربه‌های کوچک، تاخیر در شعله و تنش‌های محیطی عملکرد قابل قبولی نشان می‌دهد.

چرا سه رشته؟ اهمیت وجود ارت در ساختار کابل

کابل 3×1 نسبت به کابل‌های دو رشته (مثل 2×1) از نظر ایمنی برتری چشمگیری دارد، زیرا وجود سیم ارت (Earth) باعث افزایش ضریب ایمنی سیستم الکتریکی می‌شود. تجهیزات فلزی که سیم ارت دارند، در صورت اتصال بدنه دچار نشتی جریان نمی‌شوند و احتمال برق‌گرفتگی تا حد قابل توجهی کاهش می‌یابد.

کاربردهای اصلی کابل 3×1 NYMHY

این کابل در میان برق‌کاران و تکنسین‌های تاسیسات الکتریکی به‌عنوان یک کابل پرمصرف شناخته می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:

• اتصال لوازم خانگی سبک: هود، پنکه، تصفیه‌هوا، دستگاه‌های صوتی.
• روشنایی داخلی: آویزها، لوسترها، چراغ‌های رومیزی.
• ابزارهای قابل‌حمل: دریل سبک، فرز کوچک، دستگاه لحیم‌کاری.
• سیستم‌های اداری: چاپگر، اسکنر، تجهیزات شبکه.
• تجهیزات کنترلی: شیر برقی، موتورهای کوچک تک‌فاز، سنسورها.
• تجهیزات آشپزخانه: آبمیوه‌گیری، غذاساز، همزن.

یکی از علت‌های محبوبیت این کابل وزن پایین و سهولت اجرای آن است. هادی‌های افشان به‌قدری نرم هستند که حتی در فضاهای کوچک و مسیرهای تنگ نیز بدون ایجاد خسارت به عایق نصب می‌شوند.

ظرفیت جریان‌دهی و ملاحظات حرارتی

کابل 3×1 حدود ۱۰ تا ۱۳ آمپر جریان را تحمل می‌کند. این جریان برای اکثر تجهیزات خانگی سبک کافی است. البته دمای محیط، نوع نصب (داخل لوله، روی دیوار، در هوا) و طول مسیر روی جریان مجاز تأثیر دارد. اگر کابل در محیط‌های گرم یا داخل لوله نصب شود، باید جریان مجاز کاهش یابد.

تحلیل افت ولتاژ و نقش سطح مقطع 1 میلی‌متر

سطح مقطع 1 میلی‌متر مربع برای مسیرهای طولانی چندان مناسب نیست، زیرا افت ولتاژ افزایش می‌یابد. بنابراین کارشناسان توصیه می‌کنند طول کابل در بارهای نزدیک به 10 آمپر بیشتر از 20 تا 25 متر نشود. در غیر این صورت باید سطح مقطع بزرگ‌تری مانند 3×1.5 انتخاب شود.

ملاحظات نصب ایمن

• استفاده از سرسیم مناسب برای اتصال باعث جلوگیری از له‌شدن رشته‌های مسی می‌شود.
• جلوگیری از فشار بیش از حد هنگام کشیدن کابل، مخصوصاً در لوله‌های تنگ.
• عدم تماس روکش کابل با منابع گرما (بخاری، موتور داغ).
• نصب در محیط خشک؛ PVC برای محیط‌های روغنی یا اسیدی شدید مناسب نیست.

مزیت اقتصادی — قیمت مناسب همراه با دوام قابل قبول

کابل‌های NYMHY نسبت به کابل‌های اروپایی مانند H07RN-F از نظر قیمت بسیار اقتصادی‌تر هستند و برای مصارف خانگی گزینه‌ای مقرون‌به‌صرفه به شمار می‌آیند. وزن کمتر، انعطاف بهتر و نصب راحت نیز باعث کاهش زمان اجرای پروژه و هزینه نیروی انسانی می‌شود.
