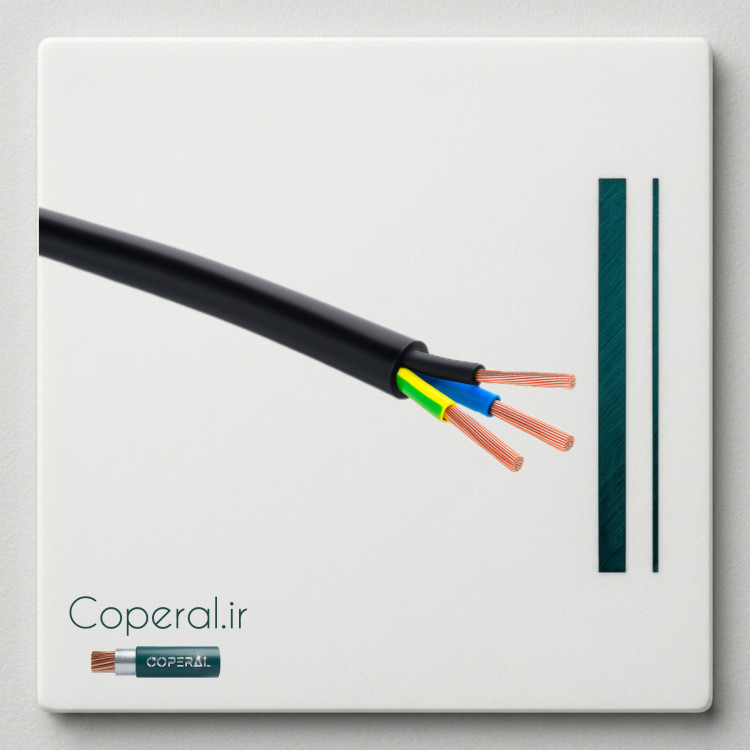

کابل ۳ در16 افشان nymhy زیتون کد cs-3-16

کابل افشان 3×16 NYMHY یکی از قدرتمندترین کابل‌های انعطاف‌پذیر با ولتاژ اسمی 300/500 ولت است که برای انتقال توان بالا در سیستم‌های تک‌فاز طراحی شده است. این کابل در حالت عادی قادر به عبور جریان ۸۰ آمپر و تأمین توان بیش از ۱۸ کیلووات است و دقیقاً در دسته کابل‌های افشان سنگین‌کار قرار می‌گیرد. ترکیب ظرفیت جریان بالا با انعطاف مکانیکی قابل توجه، آن را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، کارگاهی و تاسیسات بزرگ تبدیل کرده است.

ساختار هادی؛ انعطاف در توان بالا

هادی‌ها از مس خالص آنیل‌شده کلاس ۵ ساخته شده‌اند که از تعداد زیادی رشته نازک به هم تابیده تشکیل می‌شود. این ساختار باعث می‌شود کابل در عین توان بالای جریان‌دهی، قابلیت خم شدن و نصب در مسیرهای پیچیده را حفظ کند.

برخلاف کابل‌های مفتولی، این مدل در برابر لرزش‌های مکانیکی، خمش‌های مکرر و ارتعاش دستگاه‌های صنعتی مقاومت بسیار خوبی دارد. رسانایی بالا و کاهش مقاومت اهمی تا ۱.۱۵ Ω/km موجب می‌شود تا افت ولتاژ در مسیرهای طولانی به حداقل برسد.

عایق و روکش؛ ترکیب دوام و ایمنی

عایق داخلی هر رشته از PVC نوع D ساخته شده است که پایداری حرارتی تا دمای ۷۰ درجه سانتی‌گراد را تحمل می‌کند. این نوع عایق از خطرات نشتی جریان و اتصال بین رشته‌ها جلوگیری می‌کند و سطح حفاظت مؤثری در برابر جریان‌های سرگردان فراهم می‌آورد.

روکش خارجی کابل نیز از PVC نوع ST5 تقویت‌شده تهیه می‌شود. این ترکیب ضمن افزایش مقاومت مکانیکی در برابر سایش و ضربه، در برابر رطوبت و چربی‌های محیطی نیز رفتار بسیار پایداری دارد.

در نصب‌های طولانی، وجود این نوع روکش، دوام طولانی‌مدت کابل (تا بیش از ۱۲ سال در محیط داخلی مناسب) را تضمین می‌کند.

توان الکتریکی و کارایی

با مقطع ۱۶ میلی‌متر مربع، این کابل قادر است جریان تا ۸۵ آمپر را با راندمان عالی انتقال دهد. این مقدار جریان برای تغذیه دستگاه‌هایی مانند پمپ‌های سه‌فاز سبک در حالت تک‌فاز، کولرهای صنعتی بزرگ، تابلوهای اصلی برق، ورودی‌های UPS و تجهیزات سرمایشی حجیم کاملاً مناسب است.

افت ولتاژ اندک آن به‌ویژه در مسافت‌های تا ۵۰ متر اهمیت دارد، زیرا باعث حفظ پایداری ولتاژ در تجهیزات حساس می‌گردد و از گرم‌شدن غیرمجاز کابل جلوگیری می‌کند.

اهمیت وجود رشته ارت هم‌سطح

یکی از ویژگی‌های ممتاز کابل 3×16 NYMHY، وجود رشته ارت با سطح مقطع مشابه دو رشته دیگر است. این امر باعث می‌شود سیستم حفاظتی ساختمان یا کارگاه بیشترین کارایی را داشته باشد و در صورت بروز نشتی جریان یا اتصال بدنه فلزی تجهیزات، تخلیه فوری صورت گیرد.

در کابل‌های صنعتی، وجود ارت با این سطح مقطع خود نوعی “بیمه” است که به شکل مؤثری از دستگاه‌ها و کاربران محافظت می‌کند.

کاربردهای صنعتی و ساختمانی

کابل افشان 3×16 NYMHY اغلب در پروژه‌هایی با بار الکتریکی بالا و نیاز به انعطاف کاربرد دارد، از جمله:

• انتقال توان به تابلوهای برق اصلی و فرعی در واحدهای صنعتی
• تأمین برق تجهیزات بزرگ تک‌فاز مانند چیلر، موتور پمپ، یا فن‌های فشار قوی
• نصب به عنوان کابل ورودی UPS و ژنراتورهای خانگی
• کابل تغذیه کارگاهی سیار در فضاهای خشک و نیمه‌مرطوب
• کابل قدرت برای سیستم‌های تهویه صنعتی یا ماشین‌آلات سنگین تک‌فاز

در تمامی این کاربردها، ترکیب توان بالا و انعطاف زیاد نصب را ساده‌تر و مستحکم‌تر از کابل‌های مفتولی می‌سازد.

استانداردسازی و کیفیت ساخت

این کابل کاملاً منطبق بر استانداردهای بین‌المللی IEC 60227 و VDE 0281 و همچنین استاندارد ملی ایران ISIRI 607-5 تولید می‌شود. تمامی فرآیندهای کنترل کیفی شامل آزمون‌های مقاومت عایق، تست کشش هادی، مقاومت در برابر ولتاژ ضربه‌ای، تست حرارت کوتاه‌مدت (۱۵۰°C برای ۵ ثانیه) و کنترل ضخامت دقیق PVC بر اساس الزامات استاندارد انجام می‌گیرد.

نکات نصب و بهره‌برداری

• برای استفاده بهینه، کابل باید از تماس مستقیم با نور خورشید و محیط‌های اسیدی یا روغنی محافظت شود.
• بهترین نحوه نصب در داکت‌ها یا لوله‌های فولادی خشک و ایمن است.
• حداقل شعاع خم مجاز در کابل‌های افشان حدود ۵ برابر قطر خارجی کابل است (حدود ۱۲ تا ۱۳ سانتی‌متر در سایز 3×16).

دیدگاه اقتصادی و نگاه مهندسی

قیمت کابل 3×16 NYMHY نسبت به سایزهای پایین‌تر بالا‌تر است، ولی راندمان انتقال انرژی، عمر مفید طولانی، ایمنی الکتریکی بالا و جلوگیری از افت ولتاژ باعث می‌شود در پروژه‌های سنگین انتخابی کاملاً اقتصادی و مهندسی باشد.

در پروژه‌هایی که مصرف‌کننده‌ها به طور پیوسته یا در مدارهای حساس کار می‌کنند، این کابل از نظر عملکرد و دوام یکی از بهترین انتخاب‌ها در کلاس خود است.
