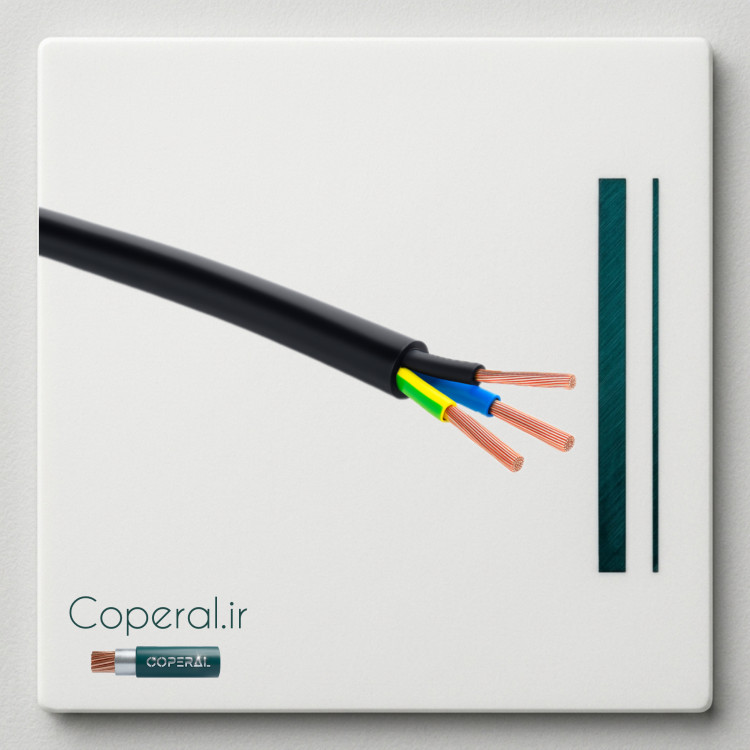

کابل 3 در 35 افشان nymhy زیتون کد cs-3-35

کابل افشان 3×35 NYMHY یکی از کابل‌های توان بالا و مناسب برای انتقال انرژی الکتریکی در تاسیسات صنعتی، ساختمانی و کارگاهی است. این کابل در رده کابل‌های ولتاژ پایین با انعطاف‌پذیری زیاد قرار می‌گیرد و در پروژه‌هایی که نیاز به ترکیب توان جریان‌دهی بالا، قابلیت نصب آسان و عملکرد مطمئن دارند بسیار مورد استفاده قرار می‌گیرد. استفاده از هادی مسی آنیل شده با سطح مقطع ۳۵ میلی‌متر مربع باعث شده این کابل بتواند جریان‌های سنگین را بدون افزایش دمای غیرمجاز عبور دهد و از نظر تلفات الکتریکی، راندمان خوبی ارائه کند.

ساختار هادی و اهمیت آن

هادی این کابل از جنس مس آنیل شده با درصد خلوص بالا است. مس آنیل شده دارای رسانایی عالی و انعطاف‌پذیری زیاد است، زیرا این فرآیند باعث می‌شود ساختار کریستالی مس نرم‌تر و منعطف‌تر شود. رشته‌های مسی در این کابل طبق استاندارد IEC 60228 کلاس ۵ تولید شده‌اند، یعنی هر رشته از تعداد زیادی مفتول نازک تشکیل شده است. این ساختار افشان در سایزهای بزرگ مانند ۳۵ میلی‌متر مربع، اهمیت ویژه‌ای دارد چون کابل با وجود قطر نسبتاً زیاد، همچنان قابلیت نصب در مسیرهای خمیده و تنگ را خواهد داشت.

یکی از مزایای اصلی سطح مقطع ۳۵ میلی‌متر، کاهش قابل توجه مقاومت الکتریکی است. مقاومت هادی در این کابل حدود 0.554 اهم بر کیلومتر است که باعث می‌شود افت ولتاژ در مسیرهای طولانی به حداقل برسد. این موضوع در پروژه‌هایی مانند سوله‌های صنعتی، کارگاه‌های بزرگ، ساختمان‌های مرتفع یا مسیرهایی که فاصله کم نیست، اهمیت فراوانی دارد.

عایق و روکش کابل

برای هر رشته، از عایق PVC نوع D استفاده شده است. این نوع عایق مقاومت خوبی در برابر حرارت، رطوبت و تنش‌های الکتریکی دارد. PVC نوع D با انعطاف مناسب و پایداری حرارتی، از نفوذ جریان و ایجاد اتصال‌های ناخواسته جلوگیری می‌کند.

روکش نهایی کابل نیز از جنس PVC نوع ST5 است که نسبت به سایش، ضربه، فشار و شرایط محیطی مقاومت بالایی دارد. این روکش برای نصب در تاسیسات داخلی، داکت، سینی کابل و حتی مسیرهای نیمه‌صنعتی بسیار مناسب است. در محیط‌هایی که کابل احتمال تماس با سطح خشن دارد، این روکش از هادی و عایق داخلی محافظت می‌کند.

ظرفیت جریان‌دهی کابل

یکی از مهم‌ترین پارامترهای کابل 3×35 NYMHY، توان جریان‌دهی بالا است. این کابل می‌تواند جریان 125 تا 145 آمپر را به راحتی منتقل کند. البته میزان دقیق جریان قابل عبور به شرایط نصب، دمای محیط و روش کابل‌کشی بستگی دارد.

این مقدار جریان باعث می‌شود کابل برای مصارف زیر بسیار مناسب باشد:

• موتورهای الکتریکی متوسط تا بزرگ
• ورودی تابلوهای فرعی
• تجهیزات تهویه صنعتی
• هیترها و کوره‌های کوچک
• سیستم‌های قدرت کارگاهی
• پمپ‌های صنعتی و کشاورزی با توان بالا

در بسیاری از پروژه‌ها که نیاز به جابه‌جایی توان زیاد وجود دارد اما استفاده از کابل‌های مفتولی امکان‌پذیر یا مطلوب نیست، کابل 3×35 افشان گزینه ایده‌آلی است.

افت ولتاژ و پایداری الکتریکی

یکی از نقاط قوت مهم این کابل، افت ولتاژ کم در متراژهای طولانی است. به دلیل سطح مقطع ۳۵ میلی‌متر، مقاومت الکتریکی کاهش یافته و افت ولتاژ در حد مطلوب باقی می‌ماند. این امر باعث می‌شود:

• راندمان سیستم افزایش یابد
• تجهیزات دچار گرم‌شدن اضافی نشوند
• طول عمر موتورهای الکتریکی افزایش یابد
• مصرف انرژی کاهش یابد

افت ولتاژ کم خصوصاً در تجهیزات حساسی مانند موتورهای سه‌فاز، پمپ‌ها، سیستم‌های تهویه و دستگاه‌های CNC اهمیت زیادی دارد.

کاربردهای عملی و صنعتی کابل افشان 3×35 NYMHY

این کابل در پروژه‌های زیادی مورد استفاده قرار می‌گیرد، از جمله:

• تأمین برق تابلوهای اصلی و فرعی
• کابل‌کشی موتورخانه‌های صنعتی
• تغذیه ورودی دستگاه‌های پرمصرف
• چیلرها، فن‌های صنعتی و سیستم‌های HVAC
• اتصال تجهیزات کارگاهی
• انتقال توان در پروژه‌های ساختمانی بزرگ

به دلیل انعطاف‌پذیری بالا، در مواردی که نیاز به کابل با توان زیاد و نصب پیچیده وجود دارد، این کابل عملکرد بسیار خوبی از خود نشان می‌دهد.

نکات نصب و رعایت استانداردها

در هنگام نصب، باید نکات زیر را رعایت کرد:

• استفاده از گلند مناسب سایز ۳۵ میلی‌متر مربع
• رعایت شعاع خمش حداقل ۶ تا ۸ برابر قطر کابل
• جلوگیری از کشش بیش از حد در حین نصب
• مهار مناسب کابل در مسیرهای عمودی
• استفاده از داکت، لوله یا سینی کابل برای محافظت بهتر

همچنین کابل مطابق استانداردهای IEC 60227، VDE 0281 و استاندارد ملی ISIRI 607 تولید شده است. این استانداردها تضمین می‌کنند که کابل از نظر کیفیت مواد، ضخامت عایق، مقاومت الکتریکی، پایداری حرارتی و ایمنی در سطح بالایی قرار دارد.

مزیت‌های اقتصادی

از نظر اقتصادی، کابل افشان 3×35 NYMHY با وجود اینکه در رده کابل‌های متوسط‌روبه‌سنگین قرار می‌گیرد، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌هایی است که نیاز به انتقال توان زیاد دارند ولی نمی‌خواهند هزینه‌های گزاف کابل‌های خیلی بزرگ‌تر را متحمل شوند.

این کابل به دلیل راندمان بالا و افت ولتاژ کم، مصرف انرژی را کاهش می‌دهد و از آسیب به دستگاه‌های گران‌قیمت جلوگیری می‌کند؛ بنابراین هزینه اولیه خرید کابل در طول زمان به صرفه‌جویی در هزینه‌های تعمیرات و نگهداری تبدیل می‌شود.
