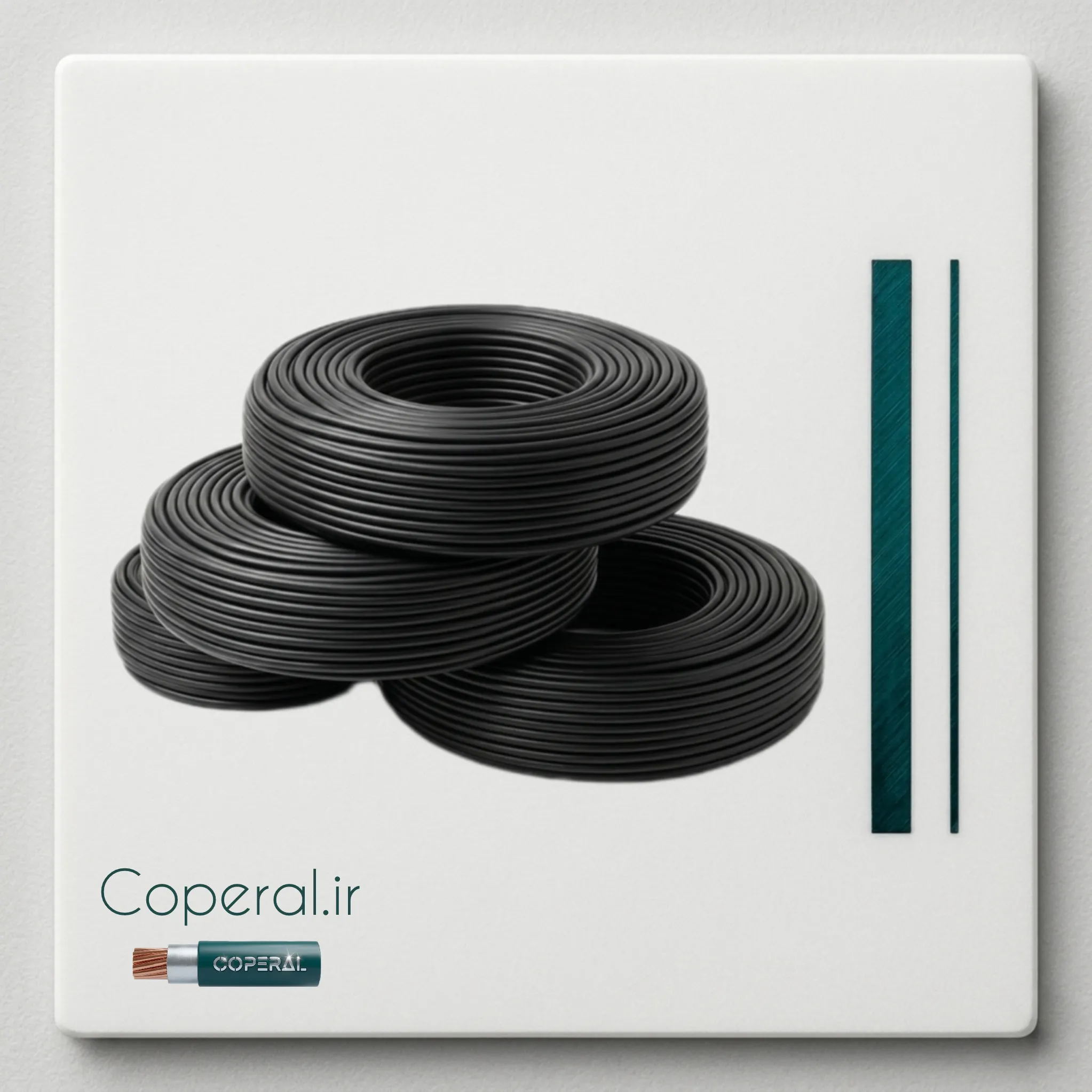

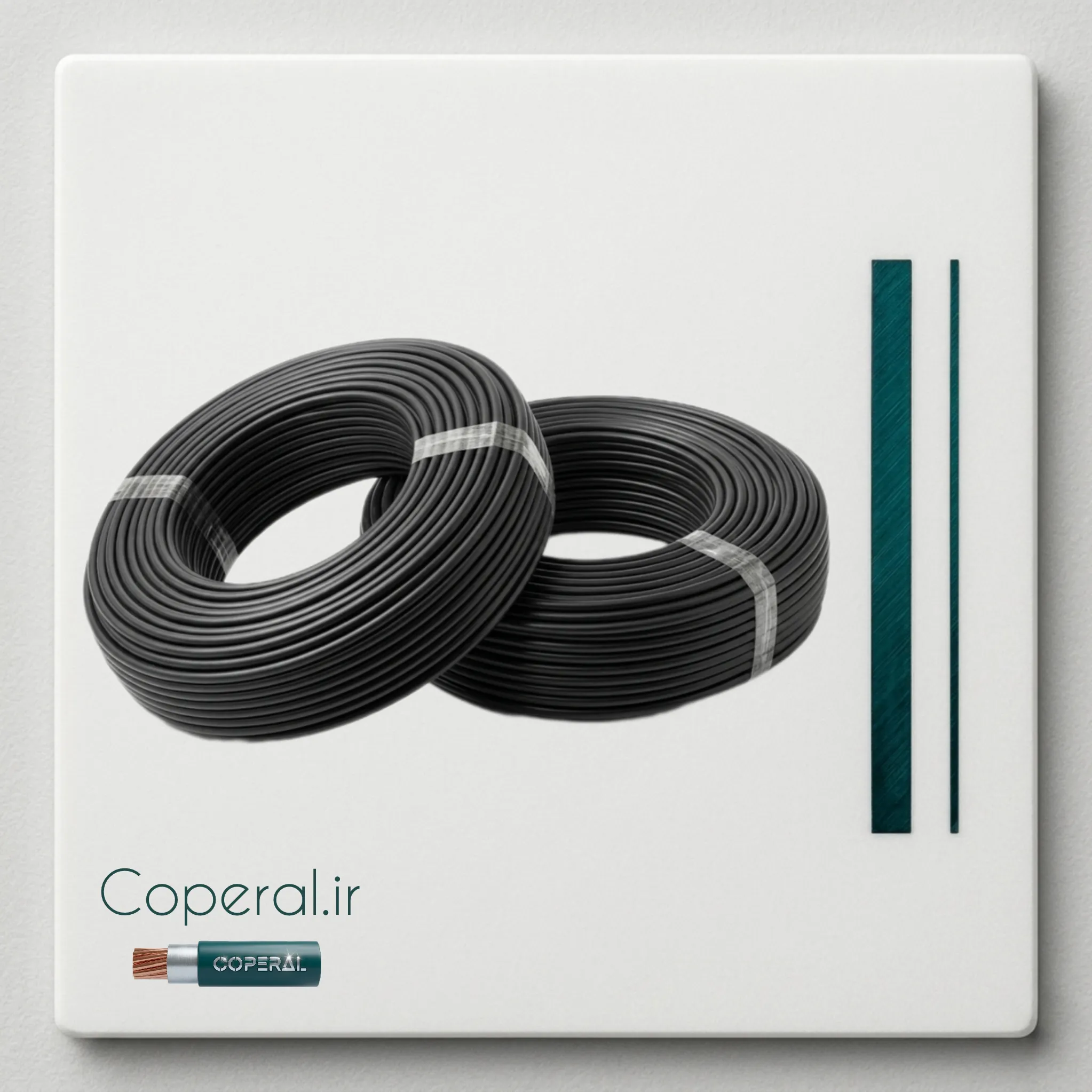

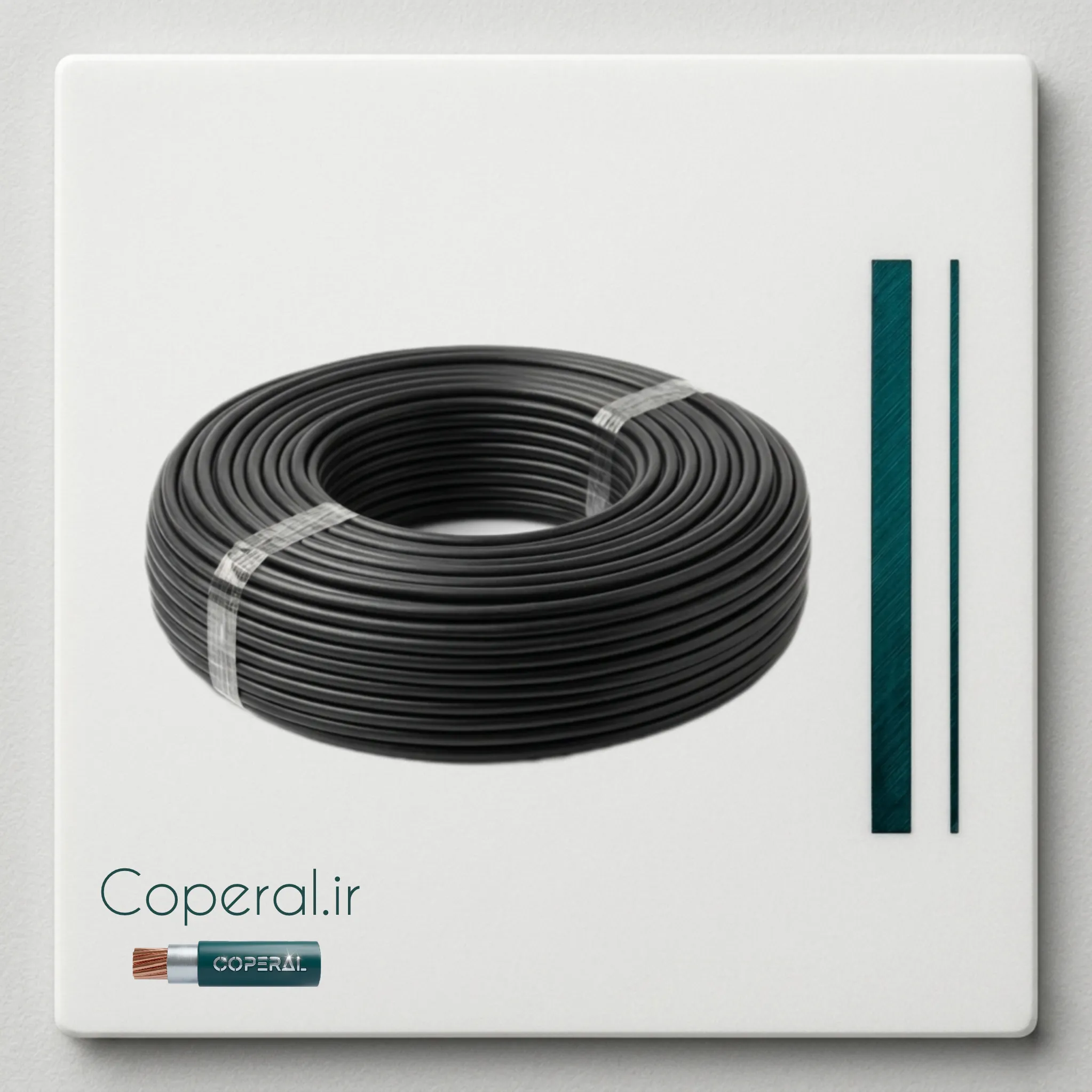

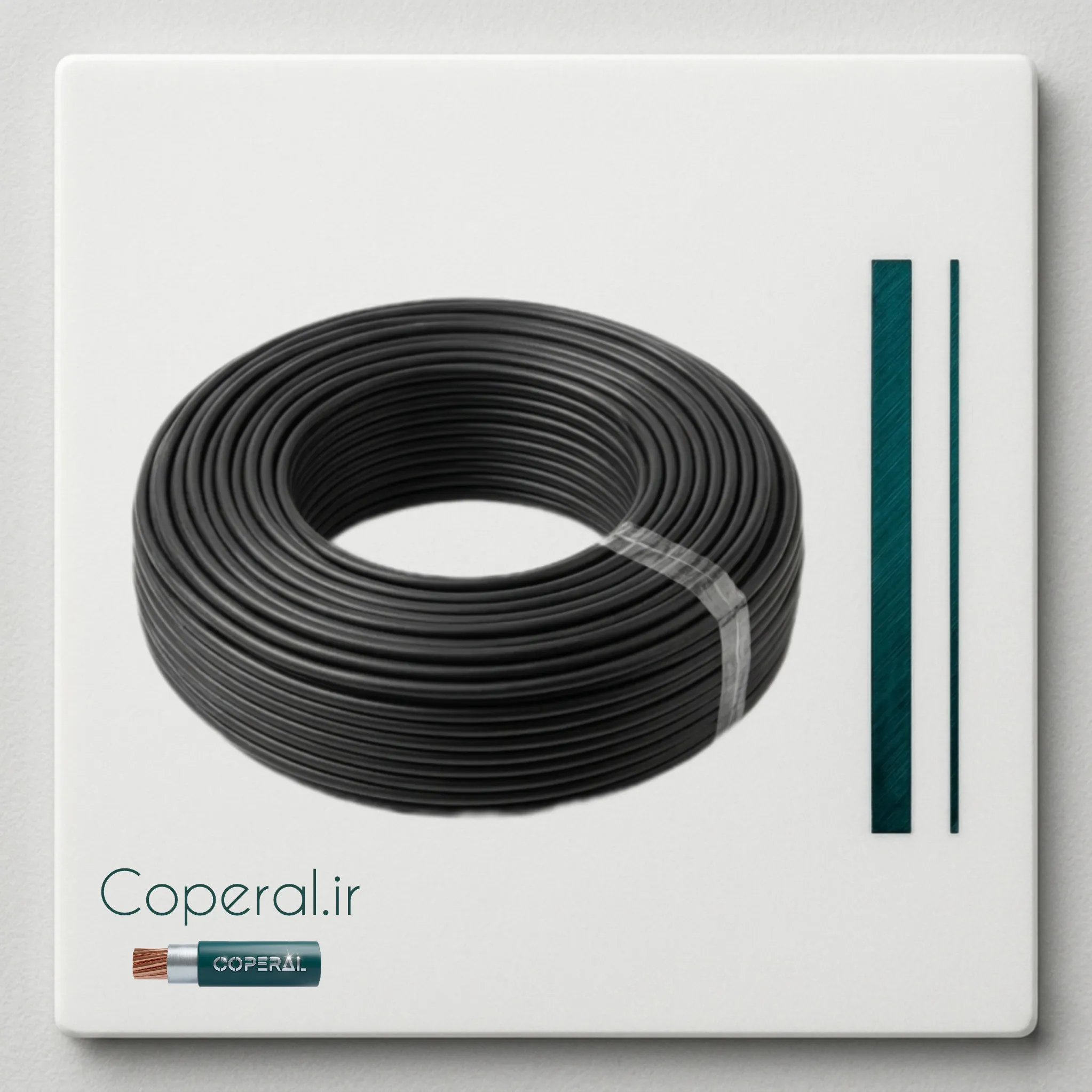

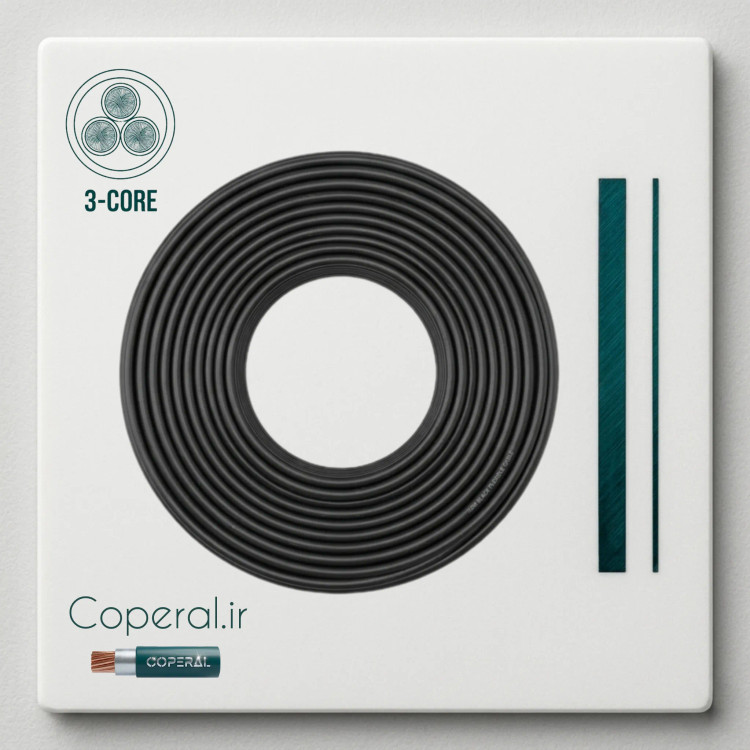

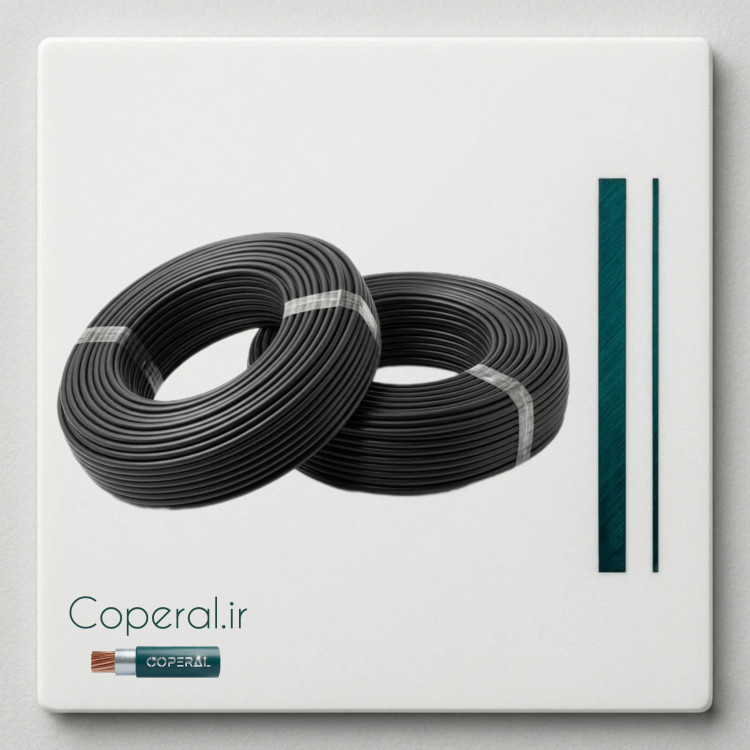

کابل 3 در 35 بعلاوه 16 افشان زیتون کد cs-3*35+16ma

کابل افشان 3×35+16 NYMHY یکی از مهم‌ترین و تخصصی‌ترین کابل‌های انعطاف‌پذیر قدرت در رده ولتاژ پایین است که برای انتقال انرژی اصلی در سیستم‌های صنعتی، ساختمانی و تأسیسات سنگین مورد استفاده قرار می‌گیرد. این کابل ترکیبی از سه رشته قدرت ۳۵ میلی‌متر مربع و یک رشته کمکی ۱۶ میلی‌متر مربع را ارائه می‌دهد. وجود رشته ۱۶ میلی‌متر، این کابل را برای کاربردهایی که نیاز به نول یا هادی حفاظتی مستقل دارند، بسیار مناسب می‌کند. این ترکیب در سیستم‌هایی که جریان بار نامتقارن، جریان نشتی یا مصرف‌کننده‌های حساس دارند بهینه‌ترین انتخاب است.

هادی مسی آنیل شده: قلب کابل با رسانایی بالا

هادی‌های کابل مطابق استاندارد IEC 60228 کلاس ۵ ساخته شده‌اند که یعنی هر رشته از تعداد زیادی مفتول مسی نازک تشکیل شده است. این ساختار افشان باعث می‌شود کابل با وجود سطح مقطع زیاد، انعطاف مطلوبی برای نصب در سینی کابل، داکت‌ها و مسیرهای پرپیچ‌وخم داشته باشد.

مس استفاده‌شده از نوع مس آنیل شده با خلوص بالا (Cu-ETP) است. آنیل کردن باعث افزایش انعطاف و مقاومت مکانیکی هادی هنگام خمش می‌شود. همین ویژگی در سایزهای بالایی مثل ۳۵ میلی‌متر اهمیت بیشتری دارد، زیرا کابل‌های خشک با این سطح مقطع نصب دشواری دارند؛ ولی نوع افشان NYMHY نصب را بسیار ساده‌تر می‌کند.

تحلیل ساختاری: چرا ترکیب 3×35+16 اهمیت دارد؟

کابل‌های ترکیبی مانند 3×35+16 زمانی استفاده می‌شوند که:

1. سه رشته اصلی جریان زیادی حمل می‌کنند.
2. نول یا ارت نیاز به سطح مقطع کمتر دارد.
3. سیستم به یک مسیر مجزا برای جریان برگشتی یا حفاظتی نیاز دارد.

در سیستم‌های قدرت، معمولا جریان نول کمتر از جریان فاز است، مگر در بارهای نامتقارن یا تجهیزات سوئیچینگ. در این حالت یک رشته 16mm² برای برگشت جریان کفایت می‌کند و این باعث کاهش وزن، قطر و قیمت کابل نسبت به کابل‌های چهار رشته 35 می‌شود.

این طراحی، کابل 3×35+16 را به گزینه‌ای بسیار اقتصادی، مهندسی‌شده و پرکاربرد تبدیل کرده است.

ساختار عایق و روکش: مقاومت در برابر تنش‌های الکتریکی و مکانیکی

عایق هر رشته از PVC نوع D ساخته شده است که تحمل حرارتی، استحکام الکتریکی و انعطاف‌پذیری خوبی دارد. PVC نوع D در برابر رطوبت و سایش نیز مقاوم است و برای تأسیسات داخلی بهترین عملکرد را دارد.

روکش اصلی کابل از PVC نوع ST5 ساخته می‌شود که نسبت به ضربه، ساییدگی، حرارت محیط و فشارهای مکانیکی مقاومت بیشتری دارد. این روکش باعث می‌شود کابل برای نصب در:

• داکت
• سینی کابل
• لوله
• مسیرهای نیمه‌صنعتی

کاملاً مناسب باشد.

ظرفیت جریان‌دهی کابل و مزیت سطح مقطع ۳۵ میلی‌متر

سه رشته ۳۵ میلی‌متر این کابل توانایی عبور حدود ۱۲۵ تا ۱۴۵ آمپر را دارند. این میزان جریان برای مصارف زیر بسیار مناسب است:

• تابلوهای برق اصلی
• ورودی موتورهای سه‌فاز سنگین
• پمپ‌های صنعتی قدرت بالا
• هیترها، فن کویل‌ها، چیلرها
• ماشین‌آلات کارگاهی

در مقابل، رشته ۱۶ میلی‌متر کابل برای نول یا ارت استفاده می‌شود که توانایی عبور ۶۵ تا ۸۵ آمپر را دارد. این ترکیب، پایداری و ایمنی سیستم را به‌صورت قابل توجهی افزایش می‌دهد.

افت ولتاژ و راندمان انرژی

مقاومت الکتریکی رشته‌های ۳۵، حدود 0.554 اهم بر کیلومتر است که افت ولتاژ را به حداقل می‌رساند. این موضوع به‌ویژه در پروژه‌هایی با متراژ کابل‌کشی زیاد اهمیت دارد. در موتورهای سه‌فاز، کاهش افت ولتاژ باعث:

• جلوگیری از گرم‌شدن سیم‌پیچ
• افزایش راندمان
• کاهش مصرف انرژی
• افزایش طول عمر دستگاه

می‌شود.

کاربردهای تخصصی کابل 3×35+16 NYMHY

این کابل برای کاربردهای زیر بسیار مناسب است:

• تغذیه تابلوهای فرعی با بار نامتقارن
• سیستم‌های قدرت صنعتی
• موتورخانه‌ها
• ورودی اصلی خط تولید
• دستگاه‌های CNC
• پمپ‌ها و کمپرسورها
• چیلرهای صنعتی
• پروژه‌های ساختمانی بزرگ
• مسیرهای طولانی انتقال توان

وجود رشته ۱۶ میلی‌متر باعث کاهش هزینه نهایی پروژه و بهینه‌سازی حجم کابل می‌شود.

نکات نصب و ملاحظات مهندسی

در هنگام نصب کابل 3×35+16 NYMHY باید موارد زیر رعایت شود:

• رعایت شعاع خمش حداقل ۶ تا ۸ برابر قطر کابل
• استفاده از گلند مناسب برای کابل چهار رشته‌ای
• جلوگیری از کشش بیش از حد در هنگام نصب
• مهار مناسب در مسیرهای عمودی
• عدم تماس مستقیم با مواد شیمیایی خورنده
• استفاده از داکت یا سینی کابل برای حفاظت بیشتر

با رعایت این موارد، کابل کارایی و طول عمر بسیار بالایی خواهد داشت.

مزیت اقتصادی نسبت به کابل‌های 4×35

کابل 3×35+16 نسبت به 4×35 مزایای اقتصادی زیر را دارد:

• وزن کمتر
• قیمت پایین‌تر
• نصب آسان‌تر
• انعطاف بهتر
• راندمان مشابه برای سیستم‌های استاندارد

این مزیت‌ها باعث شده این کابل یکی از محبوب‌ترین گزینه‌ها در پروژه‌های قدرت متوسط باشد.
