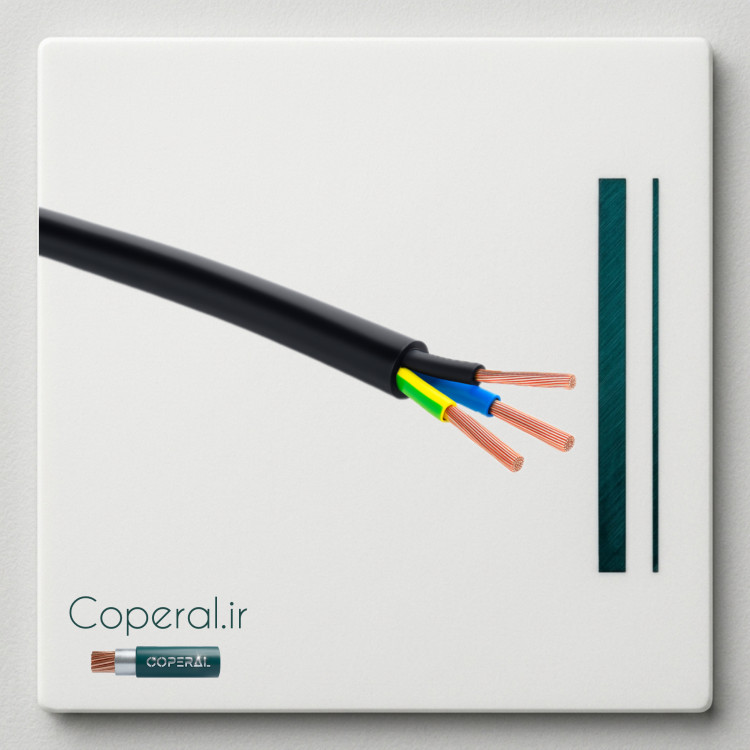

کابل 3 در50 افشان nymhy زیتون کد cs-3-50

کابل افشان 3×50 NYMHY یکی از قدرتمندترین کابل‌های انعطاف‌پذیر در رده ولتاژ 300/500 ولت است که برای انتقال توان بالا در تاسیسات صنعتی، کارگاهی و ساختمانی طراحی شده است. این کابل برای پروژه‌هایی مناسب است که در آن‌ها ترکیبی از دو ویژگی حیاتی مورد نیاز است:

1. توان جریان‌دهی فوق‌العاده بالا
2. انعطاف‌پذیری مناسب جهت نصب در مسیرهای پیچیده

سطح مقطع ۵۰ میلی‌متر مربع برای هر کدام از سه رشته این کابل، آن را در کلاس کابل‌های قدرت سنگین قرار می‌دهد؛ کابل‌هایی که می‌توانند جریان‌هایی در محدوده ۱۵۰ تا ۱۷۵ آمپر را بدون افزایش دمای غیرمجاز عبور دهند. این ویژگی، کابل 3×50 را مناسب تجهیزات پرتوان صنعتی، موتورهای بزرگ، تابلوهای فشار ضعیف با مصرف زیاد و مسیرهای طولانی انتقال انرژی می‌کند.

ساختار هادی: تمرکز بر رسانایی و دوام

هادی‌های این کابل از نوع مسی آنیل‌شده با خلوص بالا و مطابق استاندارد IEC 60228 کلاس ۵ تولید می‌شوند. استفاده از هادی‌های افشان با تعداد زیادی رشته نازک مسی باعث می‌شود با وجود سطح مقطع بسیار بالا، کابل همچنان انعطاف‌پذیری مطلوبی داشته باشد.

آنـیل کردن باعث نرم‌شدن ساختار کریستالی مس، کاهش شکنندگی و افزایش عمر خستگی هادی می‌شود. این موضوع به خصوص برای کابل‌های سنگین و قطور مثل 3×50 اهمیت زیادی دارد چون در حین نصب، کابل دچار تنش‌های خمشی سنگین می‌شود.

مقاومت الکتریکی پایین (0.387Ω/km) در این سطح مقطع، مزیت بسیار مهمی برای کاهش افت ولتاژ در مسیرهای طولانی است. در پروژه‌هایی مثل سوله‌ها، کارخانه‌ها یا ساختمان‌های بزرگ که فاصله تابلو برق تا مصرف‌کننده زیاد است، کاهش افت ولتاژ اهمیت بالایی پیدا می‌کند.

عایق و روکش: حفاظت در برابر حرارت و فشار

برای هر رشته، از PVC نوع D به عنوان عایق استفاده می‌شود. این نوع PVC در برابر حرارت، فشار مکانیکی و تنش‌های الکتریکی مقاومت عالی دارد. عایق PVC از ایجاد نشتی جریان، تخریب موضعی و اتصال کوتاه جلوگیری می‌کند.

روکش خارجی PVC نوع ST5 نیز یک لایه مقاوم در برابر سایش، ضربه، فشار و شرایط محیطی معمول فراهم می‌کند.

این لایه محافظ، کابل را در برابر عواملی مثل:

• تماس با سطوح خشن
• عبور در سینی کابل
• چیدمان فشرده چند کابل
• دماهای محیطی متغیر

محافظت می‌کند.

ظرفیت جریان‌دهی بالا؛ نقطه قوت اصلی کابل

هر رشته ۵۰ میلی‌متر مربع توان عبور حدود ۱۵۰ تا ۱۷۵ آمپر را دارد. این مقدار جریان برای مصرف‌کننده‌های زیر کاملاً مناسب است:

• کوره‌های الکتریکی و هیترهای صنعتی
• موتورهای الکتریکی بزرگ
• تابلوهای توزیع اصلی کارخانه‌ها
• تجهیزات تهویه صنعتی با توان بالا
• ورودی برق دستگاه‌های پرمصرف

از آنجایی که این کابل ۳ رشته دارد، اغلب به عنوان کابل تک‌فاز قدرت (فاز، نول، یک رشته اضافه برای مصرف‌های خاص) مورد استفاده قرار می‌گیرد.

مزیت کلیدی: افت ولتاژ بسیار کم

سطح مقطع ۵۰ میلی‌متر مربع باعث می‌شود افت ولتاژ در مسیرهای بیش از ۳۰ یا ۵۰ متر نیز در حد بسیار مناسب باقی بماند.

این ویژگی برای تجهیزات زیر حیاتی است:

• پمپ‌ها
• موتورهای القایی
• دستگاه‌های CNC
• هیترهای القایی
• چیلرها

کاهش افت ولتاژ = افزایش راندمان + جلوگیری از گرم‌شدن اضافه سیم‌پیچ موتورها.

کاربردهای تخصصی کابل افشان 3×50 NYMHY

این کابل در محل‌هایی استفاده می‌شود که نیاز به انتقال توان بالا وجود دارد، مثل:

• موتورخانه‌های بزرگ
• تأمین برق ورودی دستگاه‌های صنعتی
• خطوط تغذیه تابلوهای فرعی
• کارگاه‌های سنگین
• تأمین برق موقت در پروژه‌های عمرانی
• دیزل ژنراتورها

نکات نصب و بهره‌برداری

با توجه به قطر و وزن بالای کابل، رعایت نکات زیر ضروری است:

• نصب در داکت یا سینی کابل
• رعایت شعاع خمش حداقل ۶ تا ۸ برابر قطر خارجی
• استفاده از مهار مناسب در مسیرهای عمودی
• جلوگیری از کشش بیش از حد در حین نصب
• استفاده از سرسیم و گلند استاندارد مناسب سایز ۵۰ میلی‌متر

این نکات نقش مهمی در جلوگیری از آسیب به عایق و هادی و افزایش طول عمر کابل دارند.

جنبه‌های اقتصادی و فنی

با وجود اینکه کابل 3×50 در دسته کابل‌های گران‌قیمت قرار می‌گیرد، اما در پروژه‌های مهم صنعتی، انتخاب بهتر از دیدگاه مهندسی است زیرا:

• راندمان بالا
• دوام طولانی‌مدت
• افت ولتاژ بسیار کم
• ایمنی الکتریکی بالا

همگی باعث کاهش هزینه‌های تعمیرات و جلوگیری از آسیب به دستگاه‌های گران‌قیمت می‌شوند.
