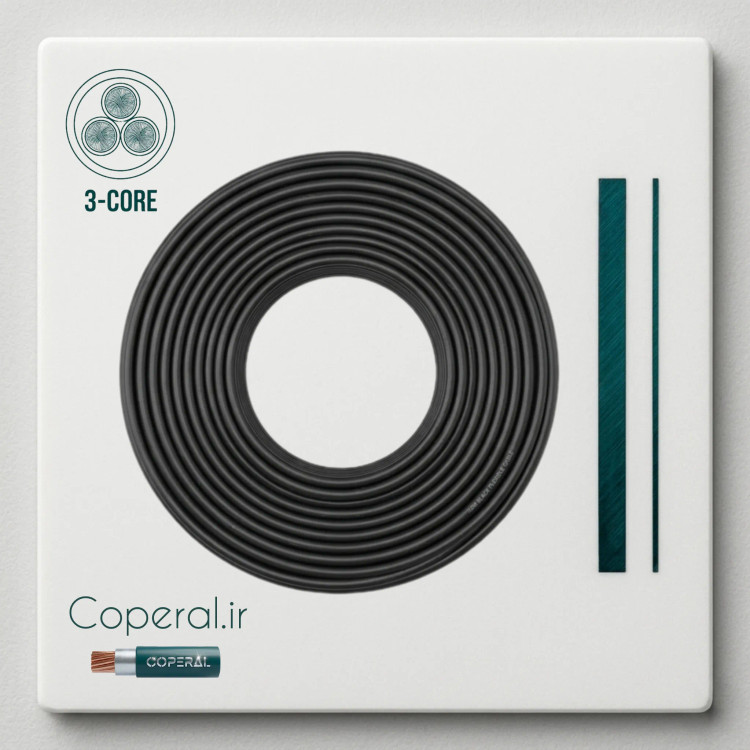

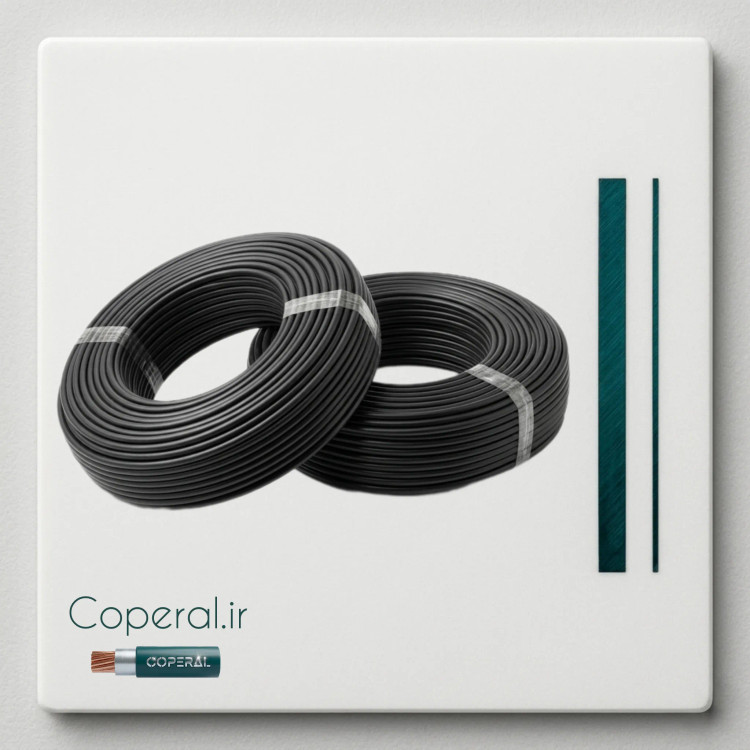

کابل 3 در 70 بعلاوه 35 افشان زیتون کد cs-3*70+35ma

کابل افشان 3×70 + 35 NYMHY یکی از سنگین‌ترین، قدرتمندترین و در عین حال انعطاف‌پذیرترین کابل‌های قدرت ولتاژ پایین در رده کابل‌های افشان است. این کابل به‌ صورت ترکیبی از سه رشته اصلی قدرت با سطح مقطع ۷۰ میلی‌متر مربع و یک رشته کمکی ۳۵ میلی‌متر مربع برای نول یا ارت طراحی شده و به همین دلیل در پروژه‌هایی که علاوه بر انتقال توان بالا، نیاز به هادی برگشتی مجزا دارند، انتخابی بسیار دقیق و مهندسی به شمار می‌رود.

ساختار هادی و اهمیت کلاس ۵

هادی اصلی این کابل از مس آنیل‌شده خالص (ETP-Cu) تشکیل شده که رسانایی بسیار بالا، استحکام مکانیکی مناسب و انعطاف‌پذیری فوق‌العاده‌ای دارد. هادی طبق استاندارد IEC 60228 کلاس 5 ساخته شده که یعنی تعداد زیادی مفتول نازک مسی بافته شده تا کابل با وجود سطح مقطع بالا، به صورت نرم و قابل خمش باقی بماند.

این ویژگی در سایزهای بزرگ مثل 70 میلی‌متر مربع بسیار حیاتی است؛ زیرا کابل‌های مفتولی و نیمه‌افشان در این رده معمولاً بسیار خشک و سخت نصب می‌شوند، اما کابل NYMHY با ساختار افشان باعث می‌شود:

• عبور کابل از داکت‌های پیچیده آسان باشد
• نصب در مسیرهای دارای زاویه زیاد ممکن شود
• فشار کمتری به تیم نصب وارد شود
• ریسک آسیب به عایق کاهش یابد

اهمیت طراحی ترکیبی 3×70 + 35

در بسیاری از تاسیسات صنعتی، بار مصرفی تقریباً متعادل است و نیاز نیست که سطح مقطع رشته نول یا ارت برابر با رشته‌های فاز باشد. به همین دلیل استفاده از کابل ترکیبی وارداتی یا صنعتی مثل 3×70+35 انتخابی کاملاً حساب‌شده و اقتصادی است.

مزایای طراحی ترکیبی:

• کاهش وزن کلی کابل
• کاهش قیمت نهایی کابل
• کاهش قطر و حجم
• امکان نصب در مسیرهای محدود
• کاهش مصرف مس
• حفظ استانداردهای ایمنی و الکتریکی

در یک شبکه سه‌فاز متعادل، جریان نول معمولاً بسیار کمتر از جریان فاز است. بنابراین رشته ۳۵ میلی‌متر مربع برای نول/ارت کاملاً کفایت می‌کند.

ظرفیت جریان‌دهی بسیار بالا

یکی از نقاط قوت اصلی کابل 3×70+35 NYMHY توانایی جابجایی جریان سنگین است. هر رشته ۷۰ میلی‌متر مربع این کابل قادر است ۲۰۰ تا ۲۴۰ آمپر جریان را در شرایط استاندارد عبور دهد. این ویژگی کابل را مناسب کاربردهای زیر می‌کند:

• موتورهای سه‌فاز بزرگ با توان بالا
• چیلرهای صنعتی ظرفیت سنگین
• دستگاه‌های جوش سنگین
• سیستم‌های گرمایش صنعتی
• خطوط تولید کارخانه‌ها
• جرثقیل‌های برقی سنگین
• آسانسورهای صنعتی
• پمپ‌های نفت، آب و آتش‌نشانی قدرت بالا

رشته ۳۵ میلی‌متر مربع نیز برای عبور جریان برگشتی نول/ارت کاملاً مناسب و استاندارد است و ظرفیت ۱۲۵ تا ۱۴۵ آمپر را پشتیبانی می‌کند.

مقاومت الکتریکی کم و راندمان بالا

مقاومت هادی 70mm² برابر 0.268 اهم بر کیلومتر است که بسیار پایین است و این به معنای:

• افت ولتاژ بسیار کم
• راندمان بالای انتقال انرژی
• کاهش گرمای هادی
• عمر طولانی کابل
• عملکرد مطلوب موتورهای صنعتی

است.

در مسیرهای طولانی، افت ولتاژ یکی از مهم‌ترین چالش‌هاست و انتخاب سطح مقطع 70 میلی‌متر مربع باعث می‌شود این نگرانی تا حد زیادی برطرف شود.

سیستم عایق و روکش

عایق هر رشته از PVC نوع D ساخته شده که ویژگی‌های زیر را دارد:

• مقاومت بالا در برابر تنش الکتریکی
• انعطاف‌پذیری مناسب
• پایداری حرارتی خوب
• مقاومت مناسب در برابر رطوبت

روکش نهایی کابل از PVC نوع ST5 تولید می‌شود که برای شرایط نیمه‌صنعتی و داخلی طراحی شده و مقاوم است در برابر:

• سایش
• ضربه
• فشار مکانیکی
• تغییرات دمای محیط

این ساختار دو لایه‌ای باعث افزایش عمر مفید کابل می‌شود.

کاربردهای تخصصی کابل 3×70+35 NYMHY

این کابل برای کاربردهای قدرت سنگین طراحی شده و در پروژه‌های زیر عملکرد فوق‌العاده دارد:

• ژنراتورهای قدرت بالا
• تابلو برق اصلی کارخانه‌ها
• خطوط تغذیه موتورخانه‌های بزرگ
• پست‌های برق داخلی ساختمان‌های بزرگ
• پمپ‌های فشار قوی صنعتی
• هیترها و کوره‌های الکتریکی
• دستگاه‌های برش CNC سنگین
• سیستم‌های انتقال توان با طول زیاد

به دلیل وجود رشته ۳۵ میلی‌متر، در سیستم‌هایی که نیاز به نول یا ارت تقویت‌شده دارند نیز عملکرد عالی ارائه می‌دهد.

نکات مهم نصب

برای نصب این کابل، رعایت نکات زیر ضروری است:

• حداقل شعاع خمش ۸ برابر قطر کابل
• استفاده از سینی کابل یا داکت مناسب
• حفاظت کابل در برابر تنش فیزیکی مستقیم
• استفاده از گلند مناسب سایز بزرگ
• جلوگیری از کشش بیش از حد هنگام نصب
• عدم تماس با حلال‌ها و مواد شیمیایی خورنده

رعایت این موارد باعث افزایش طول عمر عملیاتی کابل می‌شود.

مزیت اقتصادی نسبت به کابل‌های 4×70

کابل 3×70+35 در مقایسه با کابل 4×70 مزیت‌های زیادی دارد:

• مصرف مس کمتر
• قیمت پایین‌تر
• وزن کمتر
• انعطاف‌پذیری بیشتر
• نصب ساده‌تر
• اشغال فضای کمتر

این مزایا باعث شده این نوع کابل در پروژه‌های گسترده صنعتی بسیار محبوب باشد.
