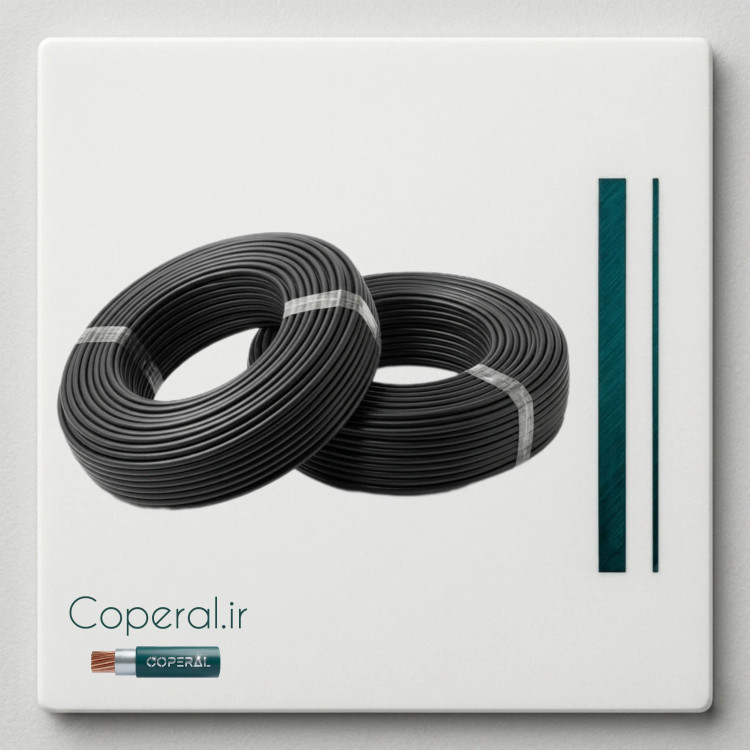

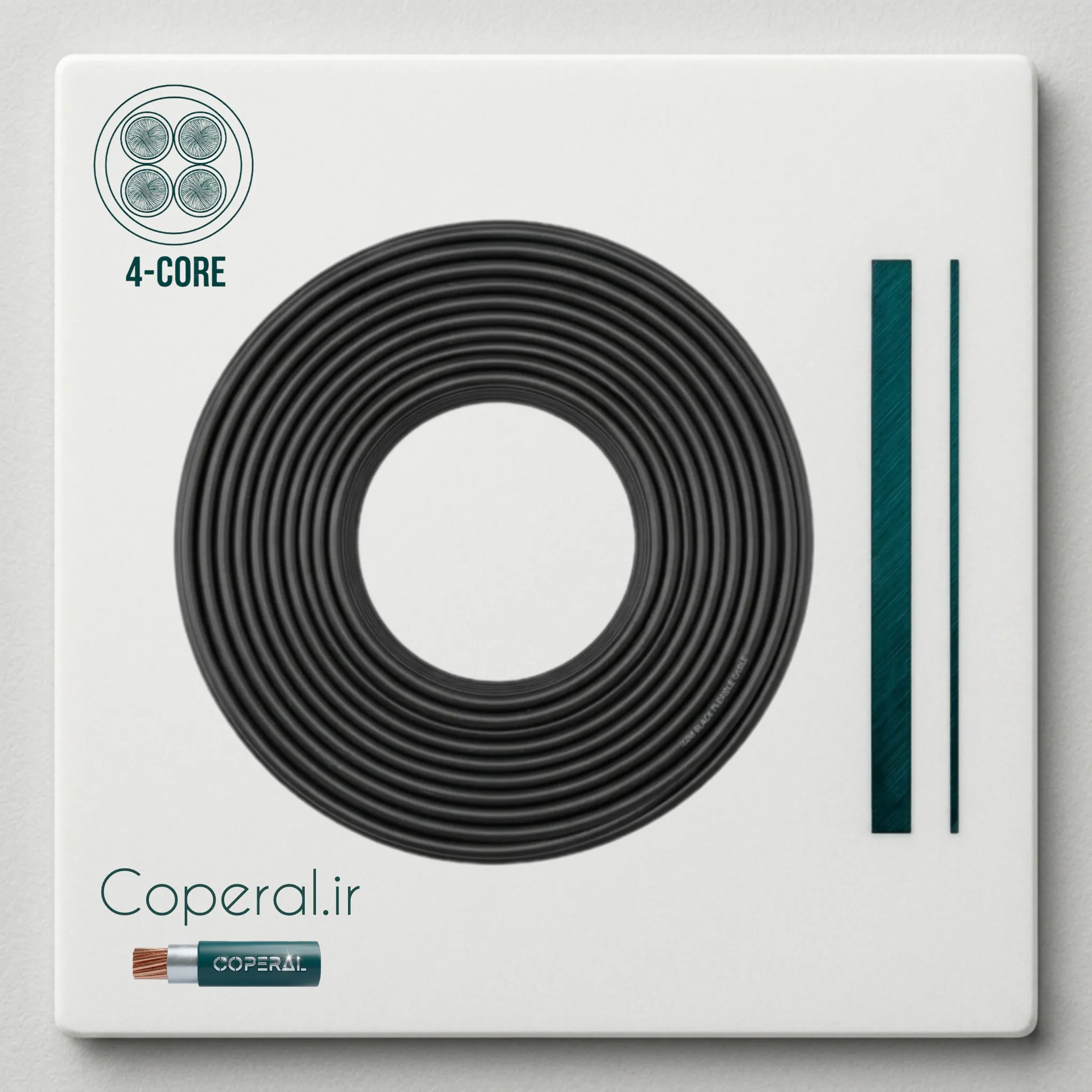

کابل 3 در ۹۵ بعلاوه ۵۰ افشان زیتون کد cs-3*۹۵+۵۰ma

کابل افشان 3×95 + 50 NYMHY یکی از قدرتمندترین کابل‌های افشان ولتاژ پایین است که در رده کابل‌های سنگین و صنعتی قرار می‌گیرد. این کابل ترکیبی، از سه رشته ۹۵ میلی‌متر مربع برای انتقال توان اصلی و یک رشته ۵۰ میلی‌متر مربع برای هادی برگشتی نول یا ارت تشکیل شده است. چنین ساختاری باعث شده کابل برای مسیرهای قدرت بسیار سنگین، موتورهای بزرگ، ورودی تابلوهای اصلی کارخانه و خطوط تولید با مصرف بالا گزینه‌ای ایده‌آل باشد.

ساختار هادی و مزیت کلاس ۵

هادی این کابل از مس آنیل‌شده بسیار خالص (Electrolytic Tough Pitch Copper) ساخته شده که رسانایی الکتریکی بسیار بالا (حدود ۹۷ تا ۹۹ درصد IACS) دارد. نوع ساختار هادی، مطابق با استاندارد IEC 60228 کلاس 5، یعنی افشان کامل است. این نوع هادی به‌طور خاص از تعداد زیادی مفتول نازک تشکیل شده که بافته می‌شوند.

مزیت‌های این ساختار:

• انعطاف‌پذیری بسیار زیاد حتی در سطح مقطع‌های بزرگ
• امکان نصب در مسیرهای پیچ‌دار، گوشه‌دار یا خم‌خورده
• کاهش احتمال آسیب به عایق هنگام کابل‌کشی
• کاهش تنش مکانیکی روی کابل
• افزایش سرعت نصب

در مقایسه با کابل‌های مفتولی و نیمه‌افشان، کابل افشان در سایزهای بزرگ مانند 95mm² نصب را بسیار ساده‌تر می‌کند.

طراحی ترکیبی 3×95 + 50؛ یک انتخاب مهندسی

در اکثر سیستم‌های سه‌فاز صنعتی، هادی نول یا ارت لازم نیست سطح مقطع مساوی با فاز داشته باشد، چون:

1. بار سیستم معمولاً متعادل است
2. جریان عبوری از نول نسبت به فاز بسیار کمتر است
3. تفاضل جریان‌های سه فاز در حالت متعادل تقریباً صفر است

بنابراین، استفاده از یک رشته با سطح مقطع کمتر کاملاً استاندارد، منطقی و اقتصادی است.

نتیجه این طراحی:

• کاهش چشمگیر هزینه کابل
• کاهش وزن و سهولت حمل
• کاهش قطر کابل و امکان‌پذیر شدن نصب در مسیرهای محدود
• مصرف مس کمتر و قیمت مقرون‌به‌صرفه‌تر
• راندمان بالا و حذف اتلاف اضافی

این ساختار کابل را مناسب پروژه‌های بزرگ صنعتی و تجاری می‌کند.

ظرفیت جریان‌دهی و عملکرد الکتریکی

رشته‌های ۹۵ میلی‌متر مربع این کابل قادر به انتقال ۲۵۵ تا ۲۹۰ آمپر هستند. این سطح جریان برای کاربردهای سنگین و بارهای صنعتی جدی کاملاً مناسب است.

کاربردهای اصلی:

• موتورهای سه‌فاز توان بالا
• ژنراتورهای بزرگ
• برق‌رسانی بین تابلوهای اصلی کارخانه
• خطوط اصلی موتورخانه
• چیلرهای صنعتی ظرفیت بالا
• پمپ‌های صنعتی سنگین
• سیستم‌های گرمایشی الکتریکی بزرگ
• کوره‌های صنعتی
• دستگاه‌های CNC با بار زیاد

رشته ۵۰ میلی‌متر مربع نیز جریان ۱۵۰ تا ۱۷۰ آمپر را مدیریت می‌کند که برای نقش نول/ارت کاملاً مناسب است.

مقاومت الکتریکی پایین و اثر آن بر عملکرد

مقاومت الکتریکی هادی 95mm² حدود 0.193 اهم بر کیلومتر است که مقدار بسیار پایینی است. این ویژگی اثرات مثبت متعددی دارد:

• کاهش افت ولتاژ در مسیرهای طولانی
• راندمان بالای انرژی
• کاهش گرمای تولیدی در کابل
• عملکرد دقیق‌تر و پایدارتر موتورهای الکتریکی
• افزایش طول عمر کابل
• جلوگیری از افت گشتاور موتورهای بزرگ

برای مسیرهایی با طول زیاد، سطح مقطع ۹۵ میلی‌متر مربع انتخابی ایده‌آل برای کاهش تلفات انرژی است.

سیستم عایق‌بندی و روکش محافظ

عایق PVC نوع D:

• مقاومت الکتریکی بالا
• انعطاف‌پذیری مناسب
• استحکام حرارتی
• مناسب برای محیط‌های داخلی و نیمه‌صنعتی

روکش PVC نوع ST5:

• مقاومت مکانیکی بسیار خوب
• حفاظت در برابر ضربه
• تحمل رطوبت نسبی محیط
• مقاومت در برابر سایش
• استقامت حرارتی مناسب

این ترکیب، کابل را گزینه‌ای ممتاز برای نصب داخل سینی کابل، داکت، لوله و محیط‌های بسته صنعتی می‌کند.

کاربردهای تخصصی کابل 3×95 + 50 NYMHY

این کابل در پروژه‌های صنعتی سنگین، به دلیل انعطاف زیاد و توان بالای انتقال جریان، بسیار محبوب است. کاربردهای دقیق آن شامل:

• ورودی اصلی تابلو برق کارخانه
• انتقال توان از ژنراتور به تابلو اصلی
• خطوط تغذیه دستگاه‌های تولید
• اتصال پست‌های داخلی ساختمان‌های بزرگ
• پمپ‌های بزرگ فشار قوی
• سیستم‌های سرمایش صنعتی با توان بالا
• فن‌های صنعتی با موتورهای غول‌پیکر
• کوره‌ها و هیترهای صنعتی
• دستگاه‌های CNC چندمحوره سنگین

طراحی ترکیبی 95+50 باعث شده هم انتقال توان به‌خوبی مدیریت شود، هم ایمنی الکتریکی سیستم حفظ گردد.

نکات مهم نصب

برای نصب این کابل باید موارد زیر رعایت شود:

• حداقل شعاع خمش ۸ برابر قطر کابل
• جلوگیری از واردکردن کشش اضافی هنگام نصب
• استفاده از گلند مناسب سایز بزرگ
• مهار کابل در مسیرهای عمودی برای جلوگیری از فشار وزن
• قرارگیری کابل در مسیرهای دارای تهویه مناسب
• دوری از مواد خورنده شیمیایی
• جلوگیری از عبور کابل در مجاورت مستقیم منابع گرمایی شدید

رعایت این نکات باعث افزایش طول عمر کابل و عملکرد پایدار آن می‌شود.

مقایسه با کابل‌های 4×95

کابل 3×95+50 مزیت‌های زیر را نسبت به کابل 4×95 ارائه می‌دهد:

• قیمت کمتر
• وزن پایین‌تر
• انعطاف‌پذیری بیشتر
• نصب ساده‌تر
• مصرف مس کمتر
• اشغال فضای کمتر در سینی کابل

این مزایا باعث محبوبیت این کابل در تاسیسات صنعتی سنگین شده است.
