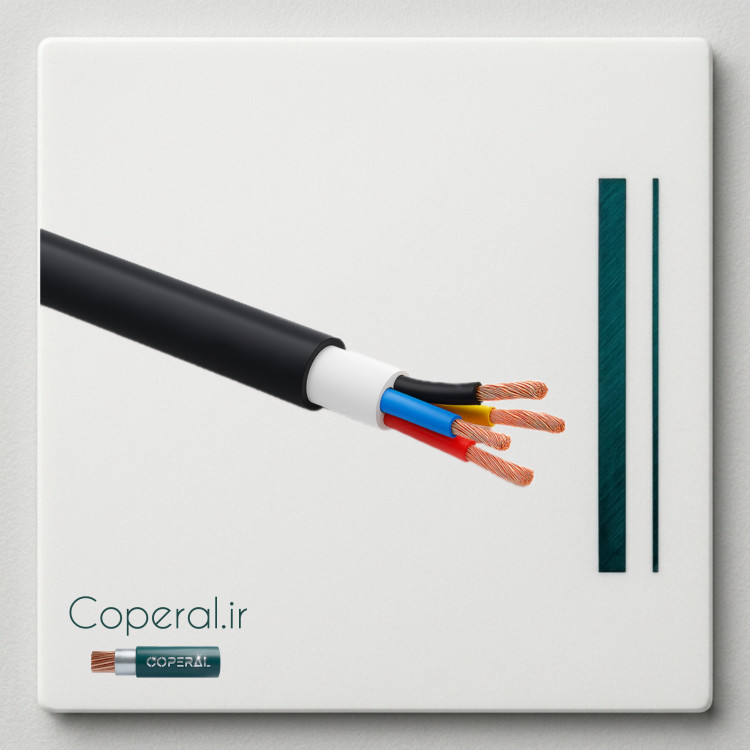

کابل 4 در 1 افشان nymhy زیتون کد cs-4-1

کابل افشان 4×1 NYMHY یکی از رایج‌ترین و پرمصرف‌ترین کابل‌های کم‌سطح‌مقطع در دسته کابل‌های انعطاف‌پذیر ولتاژ پایین است. این کابل چهار رشته دارای سطح مقطع یک میلی‌متر مربع بوده و برای مصارف سبک تا متوسط مانند روشنایی، مدارهای فرمان، کنترل تجهیزات برقی، اتوماسیون ساده و تغذیه دستگاه‌های کوچک استفاده می‌شود. ساختار افشان آن، باعث انعطاف‌پذیری بسیار بالا و مناسب بودن کابل برای نصب در مسیرهای دارای خم، انشعابات زیاد یا فضاهای محدود می‌شود.

این کابل طبق استاندارد IEC 60227 و ISIRI 607 ساخته می‌شود و با ولتاژ نامی 300/500 ولت، کاملاً مناسب محیط‌های داخلی و مدارهای روشنایی و کنترل است. استفاده از هادی مسی آنیل‌شده کلاس ۵، موجب شده کابل دارای رسانایی بالا، انعطاف مناسب و عملکرد الکتریکی بسیار مطمئن باشد.

ساختار هادی و اهمیت کلاس ۵

هادی این کابل از مس آنیل‌شده خلوص بالا ساخته شده است. فرآیند آنیل‌کردن باعث افزایش نرمی، انعطاف و استقامت مکانیکی مس می‌شود. هادی کلاس ۵ (افشان) به معنای استفاده از تعداد زیادی مفتول نازک است که بافته شده‌اند و تا حد زیادی قابلیت خمش و پایداری مکانیکی را افزایش می‌دهند.

مزیت‌های مهم هادی کلاس ۵ در کابل 4×1:

• امکان نصب در فضاهای بسیار کوچک
• قابلیت خم‌پذیری عالی
• مقاومت نسبت به لرزش و تکان
• نصب آسان در لوله‌ها و داکت‌های باریک
• کاهش احتمال پارگی یا ترک‌خوردگی عایق هنگام کابل‌کشی

این ویژگی‌ها کابل را به گزینه‌ای ایده‌آل برای سیم‌کشی داخلی تابلوهای برق، سیستم‌های کنترل و روشنایی تبدیل کرده است.

طراحی چهار رشته؛ مناسب مدارهای روشنایی و فرمان

کابل ۴ رشته‌ای این امکان را فراهم می‌کند که:

• یک مسیر سه‌فاز سبک
• یا سه فاز + نول
• یا سه خط فرمان
• یا دو خط فرمان + دو مسیر تغذیه
• یا یک مدار سوئیچینگ چندتایی

با یک کابل انجام شود.

این ویژگی، کابل 4×1 NYMHY را برای کاربردهای زیر ایده‌آل می‌کند:

• سیستم‌های روشنایی چندکلیده
• تابلوهای فرمان صنعتی
• اتصال تجهیزات کنترل
• سیستم‌های اتوماسیون ساختمان
• ارتباطات کنترلی بین سنسورها، سوییچ‌ها و عملگرها
• سیستم‌های اعلام حریق و ایمنی سبک

وجود چهار رشته در یک کابل، طراحی برق‌کشی را ساده‌تر و بهینه‌تر می‌کند.

ظرفیت جریان‌دهی

سطح مقطع 1 میلی‌متر مربع، مطابق استاندارد، توان عبور حدود 10 تا 15 آمپر را دارد. این مقدار برای:

• روشنایی
• تغذیه تجهیزات کم‌مصرف
• سیستم‌های فرمان
• دستگاه‌های الکترونیکی کوچک

کاملاً مناسب است.

به‌طور معمول، در سیستم‌های روشنایی، جریان مصرفی کمتر از ۶ آمپر است، بنابراین کابل 4×1 یک انتخاب ایده‌آل و اقتصادی محسوب می‌شود.

مقاومت الکتریکی و راندمان

مقاومت هادی 1 میلی‌متر مربع حدود 18.1 اهم بر کیلومتر است. این مقدار مقاومت، در صورتی که کابل در مدارهای بلند استفاده شود، افت ولتاژ قابل توجهی ایجاد نمی‌کند؛ زیرا جریان مصرفی در اینگونه مدارها پایین است.

کابل در کاربردهای فرمان و اتوماسیون، پایدار، دقیق و بدون نوسان عمل می‌کند.

عایق و روکش PVC

عایق PVC نوع D

• استقامت بالا در برابر ولتاژ
• انعطاف‌پذیری مناسب در دماهای معمولی
• عایق‌بندی مناسب برای محیط‌های داخلی

روکش PVC نوع ST5

• مقاومت در برابر رطوبت
• مقاومت در برابر سایش
• تحمل مناسب ضربه
• مناسب محیط‌های نیمه‌صنعتی

این ترکیب عایقی باعث می‌شود کابل برای نصب در:

• سینی کابل
• داکت
• لوله برق
• تابلو برق
• مسیرهای داخلی ساختمان

کاملاً مناسب و ایمن باشد.

کاربردهای تخصصی کابل 4×1 NYMHY

این کابل به دلیل طراحی سبک و انعطاف‌پذیری بالا در پروژه‌های زیر استفاده می‌شود:

• سیم‌کشی روشنایی چندمسیره
• کنترل پمپ‌های کوچک
• سیستم‌های تهویه و فن‌های کم‌مصرف
• اتوماسیون ساده و صنعتی سبک
• تابلوهای فرمان و کنترل ماشین‌آلات
• متصل‌کردن ترموستات‌ها، سنسورها و رله‌ها
• سیم‌کشی داخلی دستگاه‌ها
• برق‌رسانی به تجهیزات الکترونیکی با جریان کم

این کابل در شبکه‌های قدرت سنگین مناسب نیست، اما در مدارهای مصرف کم، به‌صورت ایده‌آل عمل می‌کند.

نکات نصب

برای نصب اصولی این کابل:

• شعاع خمش حداقل ۶ برابر قطر کابل رعایت شود
• در محیط‌های مرطوب، کابل داخل لوله مناسب قرار گیرد
• از له‌شدگی یا کشش بیش از حد جلوگیری شود
• کابل از منابع گرمای شدید دور نگه داشته شود
• کابل برای محیط خارجی بدون محافظ UV مناسب نیست

همچنین استفاده از بست‌های استاندارد باعث جلوگیری از آسیب به روکش کابل می‌شود.

مزیت اقتصادی و فنی

کابل 4×1 NYMHY یکی از اقتصادی‌ترین گزینه‌ها برای مدارهای سبک است.

این کابل با وجود قیمت مناسب، کیفیت بالا، انعطاف عالی و ایمنی مناسب، یک انتخاب محبوب در پروژه‌های ساختمانی، خانگی و صنعتی سبک است.

در برابر کابل‌های مفتولی (NYA یا NAYY)، کابل افشان:

• نصب سریع‌تر
• خم‌پذیری بهتر
• تحمل لرزش بیشتر
• مناسب فضاهای محدود

را ارائه می‌دهد.
