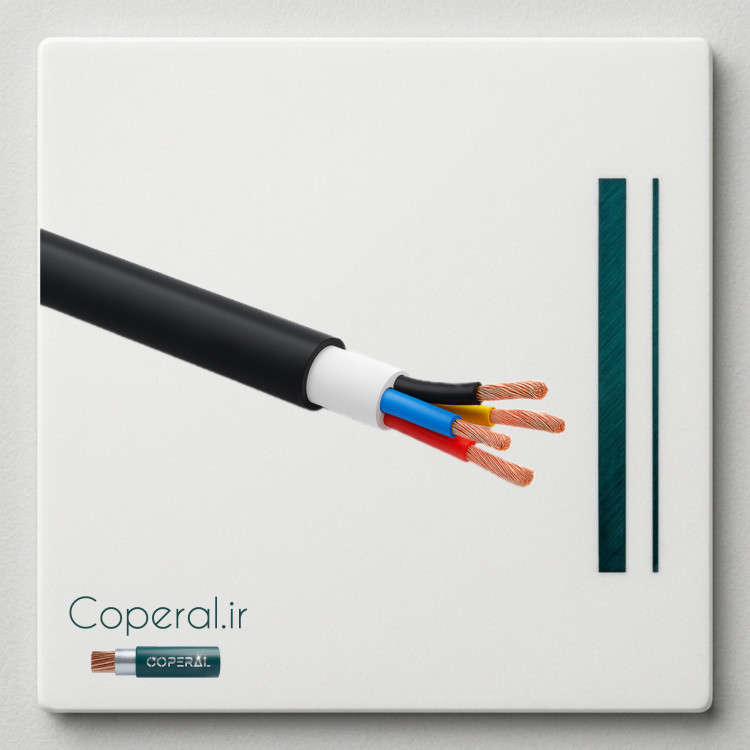

کابل 4 در 6 افشان nymhy زیتون کد cs-4-6

کابل افشان 4×6 NYMHY یکی از کابل‌های پرکاربرد در سیستم‌های برق‌رسانی ساختمان‌ها، پروژه‌های صنعتی سبک و تجهیزات الکتریکی نیمه‌سنگین است. این کابل با داشتن چهار رشته هادی مسی با سطح مقطع 6 میلی‌متر مربع، توانایی انتقال جریان الکتریکی نسبتاً بالا را دارد و در بسیاری از مدارهای قدرت و تغذیه تجهیزات مورد استفاده قرار می‌گیرد. ترکیب ساختار افشان، عایق مناسب و روکش مقاوم باعث شده این کابل در بسیاری از پروژه‌های تأسیسات الکتریکی انتخابی قابل اعتماد باشد.

در ساختار این کابل از هادی مسی آنیل‌شده با خلوص بالا استفاده می‌شود. مس یکی از بهترین رساناهای الکتریکی است و به دلیل مقاومت پایین در برابر عبور جریان، امکان انتقال انرژی با حداقل افت ولتاژ را فراهم می‌کند. در کابل‌های افشان، هادی از تعداد زیادی رشته نازک مسی تشکیل شده که به صورت تابیده در کنار یکدیگر قرار گرفته‌اند. این ساختار باعث افزایش انعطاف‌پذیری کابل می‌شود و امکان نصب آسان آن در مسیرهای مختلف را فراهم می‌کند.

کلاس هادی این کابل کلاس 5 طبق استاندارد IEC 60228 است. هادی‌های کلاس 5 به عنوان هادی‌های افشان شناخته می‌شوند و نسبت به هادی‌های مفتولی انعطاف‌پذیری بیشتری دارند. این ویژگی در هنگام نصب کابل در لوله‌های برق، سینی‌های کابل یا مسیرهای پیچیده بسیار مفید است و باعث می‌شود عملیات کابل‌کشی با سرعت و دقت بیشتری انجام شود.

هر یک از رشته‌های کابل 4×6 NYMHY با عایق PVC نوع D پوشانده شده‌اند. این عایق نقش مهمی در ایمنی کابل دارد و از تماس الکتریکی بین رشته‌ها جلوگیری می‌کند. PVC به دلیل خواص الکتریکی مناسب، مقاومت در برابر رطوبت و دوام بالا یکی از متداول‌ترین مواد عایقی در صنعت کابل‌سازی است. استفاده از این نوع عایق باعث افزایش ایمنی کابل در شرایط مختلف محیطی می‌شود.

پس از عایق‌بندی رشته‌ها، یک لایه روکش بیرونی از جنس PVC نوع ST5 روی کابل قرار می‌گیرد. این روکش علاوه بر محافظت از کابل در برابر عوامل محیطی مانند سایش، ضربه‌های مکانیکی و رطوبت، باعث افزایش دوام و طول عمر کابل نیز می‌شود. روکش PVC همچنین انعطاف کابل را حفظ می‌کند و مانع از آسیب دیدن عایق داخلی در هنگام خم شدن کابل می‌شود.

کابل افشان 4×6 NYMHY با ولتاژ نامی 300/500 ولت طراحی شده است و مطابق با استانداردهای بین‌المللی مانند IEC 60227 ، IEC 60228 ، VDE 0281 و استاندارد ملی ایران ISIRI 607 تولید می‌شود. رعایت این استانداردها نشان‌دهنده کیفیت ساخت بالا و ایمنی الکتریکی مناسب این کابل است.

از نظر ظرفیت انتقال جریان، این کابل می‌تواند حدود 40 تا 50 آمپر جریان الکتریکی را عبور دهد. این مقدار جریان باعث می‌شود کابل 4×6 گزینه‌ای مناسب برای تغذیه تجهیزات الکتریکی با مصرف متوسط تا نسبتاً بالا باشد. برای مثال این کابل در تغذیه پمپ‌های آب، موتورهای الکتریکی کوچک، تابلوهای برق، سیستم‌های تهویه مطبوع و برخی ماشین‌آلات صنعتی سبک مورد استفاده قرار می‌گیرد.

یکی از ویژگی‌های مهم کابل 4×6 NYMHY مقاومت الکتریکی پایین هادی‌ها است. مقاومت کمتر به معنای کاهش تلفات انرژی در مسیر کابل است. در سیستم‌های الکتریکی که طول کابل زیاد است، کاهش افت ولتاژ اهمیت بسیار زیادی دارد زیرا افت ولتاژ زیاد می‌تواند باعث کاهش راندمان و حتی آسیب به تجهیزات الکتریکی شود.

وجود چهار رشته در این کابل امکان استفاده از آن در مدارهای مختلف را فراهم می‌کند. در بسیاری از موارد از این کابل برای سیستم‌های سه فاز به همراه نول استفاده می‌شود. این ساختار باعث می‌شود کابل برای تغذیه تجهیزات صنعتی و برخی سیستم‌های توزیع برق در ساختمان‌ها بسیار مناسب باشد. همچنین در برخی کاربردها می‌توان از این کابل برای ترکیب خطوط قدرت و کنترل استفاده کرد.

از نظر نصب، کابل افشان 4×6 NYMHY بیشتر در نصب‌های ثابت داخل ساختمان استفاده می‌شود. این کابل می‌تواند در داخل لوله‌های برق، داکت‌ها، کانال‌های کابل‌کشی و سینی‌های کابل نصب شود. انعطاف‌پذیری بالای هادی‌ها باعث می‌شود کابل به راحتی از مسیرهای مختلف عبور کند و نصب آن نسبت به کابل‌های مفتولی ساده‌تر باشد.

در زمان نصب باید برخی نکات فنی رعایت شود تا عملکرد کابل در طول زمان دچار مشکل نشود. برای مثال شعاع خمش کابل باید مطابق استاندارد رعایت شود و از کشش بیش از حد کابل جلوگیری شود. همچنین در صورت عبور کابل از مسیرهای فلزی یا لبه‌های تیز، استفاده از محافظ‌های مناسب توصیه می‌شود.

از نظر شرایط محیطی نیز باید توجه داشت که روکش PVC در برابر نور مستقیم خورشید و اشعه UV مقاومت محدودی دارد. بنابراین در صورتی که کابل در فضای بیرونی نصب شود بهتر است داخل لوله یا کانال محافظ قرار گیرد تا از آسیب احتمالی جلوگیری شود.

در مجموع، کابل افشان 4×6 NYMHY به دلیل ترکیب هادی مسی باکیفیت، عایق مناسب، روکش مقاوم و ظرفیت جریان بالا یکی از گزینه‌های بسیار مناسب برای بسیاری از پروژه‌های برق‌رسانی محسوب می‌شود. این کابل می‌تواند در سیستم‌های توزیع برق ساختمان‌ها، تابلوهای برق و تجهیزات صنعتی سبک عملکرد قابل اعتماد و ایمنی را ارائه دهد.
