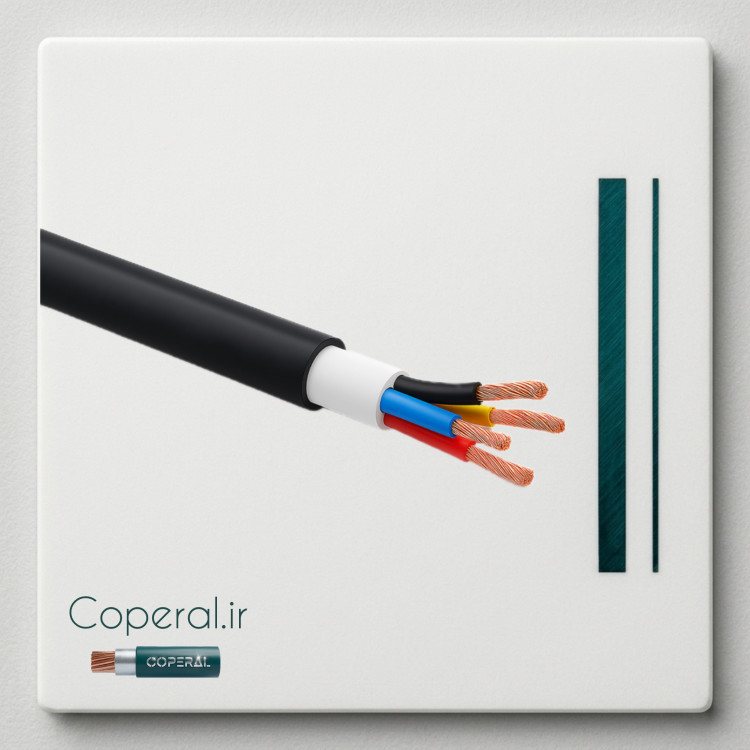

کابل 4 در 10 افشان nymhy زیتون کد cs-4-10

کابل افشان 4×10 NYMHY یکی از کابل‌های پرکاربرد در سیستم‌های توزیع برق با ظرفیت متوسط تا نسبتاً بالا است که در بسیاری از پروژه‌های ساختمانی، صنعتی و تأسیسات الکتریکی مورد استفاده قرار می‌گیرد. این کابل دارای چهار رشته هادی مسی با سطح مقطع 10 میلی‌متر مربع است و به دلیل ظرفیت مناسب انتقال جریان، در تغذیه تابلوهای برق، موتورهای الکتریکی و تجهیزات صنعتی کاربرد گسترده‌ای دارد.

در ساخت این کابل از هادی مس آنیل‌شده با خلوص بالا استفاده می‌شود. فرآیند آنیل کردن مس باعث افزایش انعطاف‌پذیری و کاهش تنش‌های داخلی فلز می‌شود. نتیجه این فرآیند، تولید هادی‌هایی با رسانایی بالا و مقاومت الکتریکی پایین است. رسانایی بالای مس موجب می‌شود انرژی الکتریکی با کمترین تلفات از طریق کابل منتقل شود و افت ولتاژ در طول مسیر کاهش یابد.

هادی‌های این کابل از نوع افشان کلاس 5 طبق استاندارد IEC 60228 هستند. در این ساختار، هادی از تعداد زیادی رشته نازک مسی تشکیل شده که به صورت مارپیچ در کنار یکدیگر قرار گرفته‌اند. این ساختار انعطاف‌پذیری کابل را افزایش می‌دهد و امکان نصب آن را در مسیرهای پیچیده یا محدود فراهم می‌کند. در مقایسه با کابل‌های مفتولی، کابل‌های افشان برای نصب در تابلوهای برق و مسیرهای خمیده بسیار مناسب‌تر هستند.

هر یک از رشته‌های کابل با عایق PVC نوع D پوشانده شده است. این عایق نقش بسیار مهمی در ایمنی کابل ایفا می‌کند زیرا از تماس الکتریکی بین رشته‌ها جلوگیری کرده و مانع بروز اتصال کوتاه می‌شود. PVC علاوه بر خواص عایقی مناسب، در برابر رطوبت، مواد شیمیایی سبک و سایش نیز مقاومت خوبی دارد. همین ویژگی‌ها باعث شده است که PVC یکی از رایج‌ترین مواد مورد استفاده در صنعت کابل‌سازی باشد.

پس از عایق‌بندی رشته‌ها، مجموعه کابل با یک لایه روکش بیرونی PVC نوع ST5 پوشانده می‌شود. این روکش وظیفه محافظت از کابل در برابر عوامل محیطی و آسیب‌های مکانیکی را بر عهده دارد. روکش PVC باعث می‌شود کابل در برابر سایش، ضربه‌های سبک و شرایط محیطی معمولی مقاومت مناسبی داشته باشد. علاوه بر این، روکش بیرونی از آسیب دیدن عایق داخلی نیز جلوگیری می‌کند و طول عمر کابل را افزایش می‌دهد.

کابل افشان 4×10 NYMHY دارای ولتاژ نامی 300/500 ولت است و مطابق استانداردهای بین‌المللی مانند IEC 60227، IEC 60228، VDE 0281 و استاندارد ملی ایران ISIRI 607 تولید می‌شود. رعایت این استانداردها نشان‌دهنده کیفیت ساخت و ایمنی بالای کابل است و اطمینان می‌دهد که کابل در شرایط استاندارد عملکرد قابل اعتمادی خواهد داشت.

از نظر ظرفیت انتقال جریان، کابل 4×10 NYMHY می‌تواند حدود 60 تا 75 آمپر جریان الکتریکی را منتقل کند. این ظرفیت باعث می‌شود این کابل در تغذیه تجهیزات الکتریکی با مصرف متوسط تا بالا مورد استفاده قرار گیرد. برای مثال در سیستم‌های تأسیسات ساختمانی می‌توان از این کابل برای تغذیه تابلوهای برق فرعی، موتورخانه‌ها، پمپ‌ها و سیستم‌های تهویه استفاده کرد. همچنین در برخی کاربردهای صنعتی نیز این کابل برای تغذیه ماشین‌آلات و دستگاه‌های الکتریکی مورد استفاده قرار می‌گیرد.

یکی از ویژگی‌های مهم کابل 4×10 NYMHY مقاومت الکتریکی پایین هادی‌ها است. مقاومت پایین باعث کاهش افت ولتاژ در طول کابل می‌شود و این موضوع در پروژه‌هایی که طول کابل زیاد است اهمیت بسیار زیادی دارد. کاهش افت ولتاژ به معنای افزایش راندمان سیستم برق‌رسانی و عملکرد بهتر تجهیزات الکتریکی است.

وجود چهار رشته در این کابل امکان استفاده در مدارهای مختلف را فراهم می‌کند. در بسیاری از سیستم‌های برق سه فاز، از این کابل برای سه فاز به همراه نول استفاده می‌شود. این ساختار باعث می‌شود کابل بتواند نیاز بسیاری از سیستم‌های توزیع برق را تأمین کند. در برخی کاربردها نیز ممکن است از این کابل برای ترکیب مدارهای قدرت و کنترل استفاده شود.

از نظر نصب، کابل افشان 4×10 NYMHY معمولاً در نصب‌های ثابت داخل ساختمان مورد استفاده قرار می‌گیرد. این کابل می‌تواند در لوله‌های برق، داکت‌ها، کانال‌های کابل‌کشی و سینی‌های کابل نصب شود. انعطاف‌پذیری بالای هادی‌های افشان باعث می‌شود کابل‌کشی سریع‌تر و آسان‌تر انجام شود و فشار مکانیکی کمتری به کابل وارد شود.

در هنگام نصب کابل باید نکات فنی مهمی رعایت شود. برای مثال شعاع خمش کابل باید مطابق استاندارد باشد تا از آسیب دیدن هادی یا عایق جلوگیری شود. همچنین کابل نباید تحت کشش بیش از حد قرار گیرد زیرا این موضوع می‌تواند باعث آسیب دیدن ساختار داخلی کابل شود. در مسیرهایی که دارای لبه‌های تیز یا قطعات فلزی هستند نیز بهتر است از محافظ‌های مناسب استفاده شود.

از نظر شرایط محیطی نیز باید توجه داشت که روکش PVC مقاومت محدودی در برابر اشعه فرابنفش خورشید (UV) دارد. بنابراین در صورتی که کابل در فضای باز نصب شود، بهتر است داخل لوله یا کانال محافظ قرار گیرد تا از آسیب دیدن روکش جلوگیری شود و طول عمر کابل افزایش یابد.

در مجموع کابل افشان 4×10 NYMHY به دلیل ظرفیت انتقال جریان بالا، انعطاف مناسب، کیفیت هادی مسی و استانداردهای معتبر تولید یکی از گزینه‌های مناسب برای بسیاری از پروژه‌های برق‌رسانی محسوب می‌شود. این کابل می‌تواند در سیستم‌های مختلف ساختمانی و صنعتی عملکردی پایدار، ایمن و قابل اعتماد ارائه دهد.
