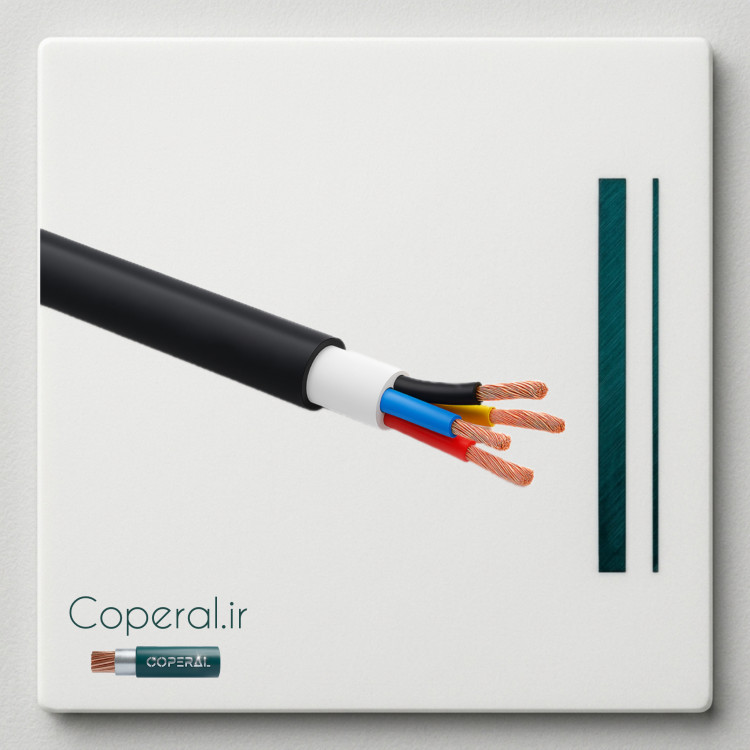

کابل 4 در 16 افشان nymhy زیتون کد cs-4-16

کابل افشان 4×16 NYMHY یکی از کابل‌های قدرتمند و پرکاربرد در سیستم‌های توزیع برق ساختمانی و صنعتی است که برای انتقال جریان‌های نسبتاً بالا طراحی شده است. این کابل دارای چهار رشته هادی مسی با سطح مقطع 16 میلی‌متر مربع است و به دلیل ظرفیت بالای انتقال جریان، در بسیاری از پروژه‌های برق‌رسانی به عنوان کابل تغذیه اصلی یا فرعی مورد استفاده قرار می‌گیرد. ترکیب هادی مسی باکیفیت، عایق مقاوم و روکش محافظ باعث شده این کابل از نظر عملکرد، ایمنی و دوام در سطح بالایی قرار داشته باشد.

در ساختار این کابل از مس آنیل‌شده با خلوص بالا استفاده می‌شود. مس به عنوان یکی از بهترین رساناهای الکتریکی شناخته می‌شود و به دلیل مقاومت پایین در برابر عبور جریان، امکان انتقال انرژی الکتریکی با حداقل تلفات را فراهم می‌کند. فرآیند آنیل کردن مس باعث افزایش انعطاف‌پذیری آن می‌شود و در نتیجه هادی‌های کابل در برابر خم شدن یا تنش‌های مکانیکی مقاومت بیشتری پیدا می‌کنند.

هادی‌های کابل 4×16 از نوع افشان کلاس 5 طبق استاندارد IEC 60228 هستند. در این نوع هادی، تعداد زیادی رشته نازک مسی به صورت تابیده در کنار یکدیگر قرار می‌گیرند. این ساختار باعث افزایش انعطاف‌پذیری کابل می‌شود و نصب آن را در مسیرهای پیچیده یا محدود آسان‌تر می‌کند. در بسیاری از پروژه‌های صنعتی و ساختمانی که کابل باید از مسیرهای خمیده عبور کند، کابل‌های افشان انتخاب مناسب‌تری نسبت به کابل‌های مفتولی هستند.

هر یک از رشته‌های این کابل با عایق PVC نوع D پوشانده شده است. این عایق نقش مهمی در جلوگیری از اتصال کوتاه و افزایش ایمنی کابل دارد. PVC به دلیل خواص الکتریکی مناسب، مقاومت در برابر رطوبت و دوام بالا، یکی از رایج‌ترین مواد عایقی در صنعت کابل‌سازی محسوب می‌شود. عایق PVC علاوه بر محافظت الکتریکی، در برابر سایش و فشارهای مکانیکی سبک نیز مقاومت مناسبی دارد.

پس از عایق‌بندی رشته‌ها، کل مجموعه کابل با یک لایه روکش بیرونی از جنس PVC نوع ST5 پوشانده می‌شود. این روکش بیرونی به عنوان لایه محافظ کابل عمل می‌کند و آن را در برابر عوامل محیطی مانند ضربه‌های مکانیکی، رطوبت، گردوغبار و سایش محافظت می‌کند. استفاده از روکش PVC همچنین باعث افزایش طول عمر کابل و حفظ کیفیت عملکرد آن در طول زمان می‌شود.

کابل افشان 4×16 NYMHY دارای ولتاژ نامی 300/500 ولت است و مطابق استانداردهای معتبر بین‌المللی مانند IEC 60227، IEC 60228، VDE 0281 و استاندارد ملی ایران ISIRI 607 تولید می‌شود. رعایت این استانداردها تضمین‌کننده کیفیت ساخت، ایمنی الکتریکی و عملکرد مناسب کابل در شرایط کاری استاندارد است.

یکی از مهم‌ترین ویژگی‌های کابل 4×16 NYMHY ظرفیت انتقال جریان نسبتاً بالا است. این کابل قادر است حدود 85 تا 100 آمپر جریان الکتریکی را عبور دهد. چنین ظرفیتی باعث می‌شود این کابل برای تغذیه تجهیزات صنعتی، تابلوهای برق و مصرف‌کننده‌های با توان بالا مناسب باشد. به همین دلیل این کابل در پروژه‌های صنعتی، کارگاه‌ها، کارخانه‌ها و تأسیسات بزرگ ساختمانی کاربرد زیادی دارد.

در بسیاری از سیستم‌های توزیع برق، کابل 4×16 برای مدارهای سه فاز به همراه نول مورد استفاده قرار می‌گیرد. وجود چهار رشته در این کابل امکان انتقال برق سه فاز و نول را فراهم می‌کند و باعث می‌شود این کابل برای تغذیه انواع موتورهای سه فاز، تابلوهای برق صنعتی، دستگاه‌های تهویه صنعتی و تجهیزات قدرت گزینه‌ای مناسب باشد.

یکی دیگر از مزایای این کابل کاهش افت ولتاژ در مسیرهای طولانی است. مقاومت الکتریکی پایین هادی‌های مسی باعث می‌شود انرژی الکتریکی با تلفات کمتری منتقل شود. این ویژگی در پروژه‌هایی که فاصله بین منبع تغذیه و مصرف‌کننده زیاد است اهمیت بسیار زیادی دارد زیرا افت ولتاژ زیاد می‌تواند باعث کاهش کارایی تجهیزات الکتریکی شود.

از نظر نصب، کابل افشان 4×16 NYMHY بیشتر در نصب‌های ثابت داخل ساختمان یا محیط‌های صنعتی استفاده می‌شود. این کابل می‌تواند در داخل لوله‌های برق، داکت‌ها، کانال‌های کابل‌کشی و سینی‌های کابل نصب شود. انعطاف‌پذیری بالای هادی‌ها باعث می‌شود عملیات کابل‌کشی با سرعت و دقت بیشتری انجام شود.

در هنگام نصب این کابل باید نکات فنی مهمی رعایت شود. برای مثال شعاع خمش کابل باید مطابق استاندارد باشد تا از آسیب دیدن هادی‌ها یا عایق جلوگیری شود. همچنین کابل نباید تحت کشش بیش از حد قرار گیرد زیرا این موضوع می‌تواند باعث آسیب به ساختار داخلی کابل شود. در مسیرهایی که امکان تماس کابل با لبه‌های تیز یا قطعات فلزی وجود دارد نیز بهتر است از محافظ‌های مناسب استفاده شود.

از نظر شرایط محیطی، روکش PVC این کابل مقاومت خوبی در برابر رطوبت و شرایط معمول محیطی دارد اما در برابر اشعه فرابنفش خورشید (UV) مقاومت محدودی دارد. به همین دلیل اگر کابل در فضای باز نصب شود بهتر است داخل لوله یا کانال محافظ قرار گیرد تا از آسیب دیدن روکش جلوگیری شود.

در مجموع کابل افشان 4×16 NYMHY به دلیل رسانایی بالا، ظرفیت جریان مناسب، انعطاف‌پذیری مطلوب و کیفیت ساخت استاندارد یکی از گزینه‌های بسیار مناسب برای بسیاری از سیستم‌های برق‌رسانی محسوب می‌شود. این کابل می‌تواند در پروژه‌های ساختمانی بزرگ، تأسیسات صنعتی و سیستم‌های توزیع برق عملکردی پایدار، ایمن و قابل اعتماد ارائه دهد.
