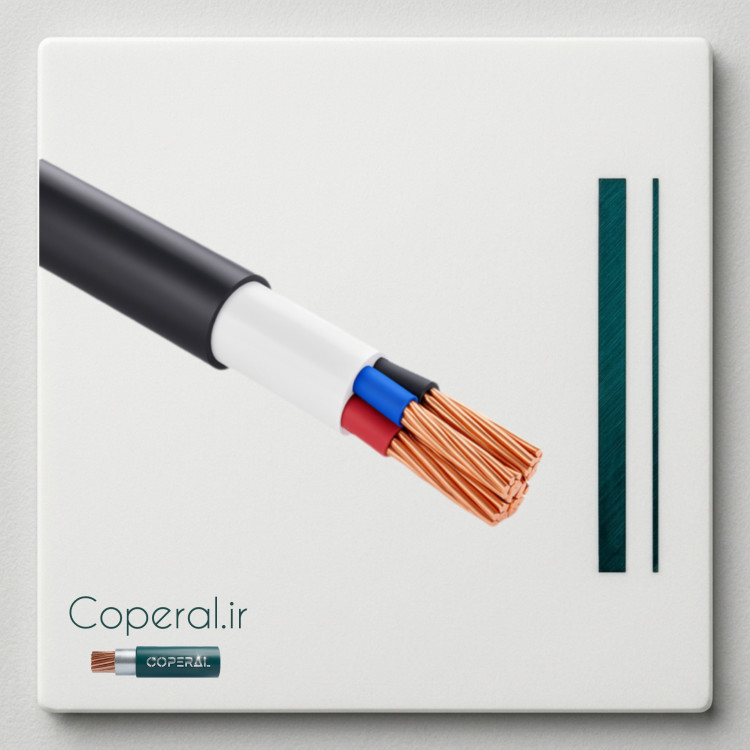

کابل ۴ در ۶ مفتول NYY زیتون کد cs-۴*6ma

کابل مفتولی 4×6 NYY یک کابل پرکاربرد در دسته کابل‌های فشار ضعیف است که برای انتقال توان در شبکه‌های برق سه‌فاز به همراه نول طراحی شده است. این کابل به دلیل ساختار هادی مفتولی، روکش مقاوم PVC و توانایی نصب در محیط‌های مختلف از جمله زیرزمین، یکی از گزینه‌های پرتقاضا در پروژه‌های ساختمانی و صنعتی محسوب می‌شود. سطح مقطع 6 میلی‌متر مربع برای هر رشته نیز این کابل را در رده کابل‌های مناسب برای انتقال توان متوسط قرار می‌دهد که در بسیاری از کاربردهای عمومی به‌خوبی پاسخگوی نیاز پروژه است.

ساختار کلی کابل

این کابل از چهار هادی مسی با سطح مقطع 6mm² ساخته شده است. سه رشته از این هادی‌ها وظیفه انتقال فازهای R، S و T را بر عهده دارند و رشته چهارم نیز به عنوان نول به کار می‌رود. مس آنیل‌شده مورد استفاده در این کابل دارای رسانایی بالا، مقاومت الکتریکی کم و قابلیت انتقال ایمن جریان است. ماهیت تک‌رشته بودن هادی در این کابل باعث می‌شود که از نظر مکانیکی سخت‌تر و مقاوم‌تر از کابل‌های افشان باشد.

هادی این کابل بر اساس استاندارد IEC 60228 از نوع کلاس 1 (مفتولی) است. این موضوع به معنی تک‌رشته بودن هر هادی است که سبب ایجاد یک ساختار بسیار محکم، پایدار و مقاوم نسبت به فشار و ضربه‌های مکانیکی می‌شود. این ویژگی برای کابل‌هایی که در مسیرهای ثابت مانند کانال، سینی کابل، یا دفن مستقیم در زمین نصب می‌شوند اهمیت بسیار زیادی دارد.

عایق و روکش

عایق هر رشته از PVC نوع D ساخته شده است. این نوع PVC دارای مقاومت الکتریکی و حرارتی مطلوبی است و برای کابل‌های فشار ضعیف با ولتاژ نامی 0.6/1 کیلوولت استفاده می‌شود. این عایق می‌تواند حرارت ناشی از عبور جریان را به‌خوبی تحمل کند و در برابر تماس‌های احتمالی بین رشته‌ها مقاومت ایجاد کند.

کل مجموعه هادی‌های عایق‌شده با یک روکش بیرونی PVC نوع ST2 پوشانده شده است. این نوع روکش مقاومت بالایی در برابر:

• رطوبت
• ضربه
• خوردگی ملایم
• فشار خاک
• سایش

دارد و به همین دلیل استفاده از این کابل برای دفن مستقیم در زمین بسیار متداول است.

کاربرد کابل 4×6 NYY

کابل 4×6 NYY برای انتقال توان در شبکه‌های برق سه‌فاز سبک تا متوسط کاربرد دارد. برخی از مهم‌ترین موارد استفاده از این کابل عبارت‌اند از:

• تغذیه تابلوهای فرعی در ساختمان‌ها
• انتقال برق به پمپ‌های کوچک و متوسط
• سیستم‌های تهویه و سرمایشی
• موتورهای سه‌فاز کم‌مصرف
• انتقال برق بین تجهیزات صنعتی سبک
• روشنایی‌های خارجی و صنعتی
• پروژه‌های مسکونی، اداری و کارگاهی

سطح مقطع 6 میلی‌متر برای بسیاری از کاربردهای عمومی مناسب است و با توانایی انتقال جریان حدود 34 تا 40 آمپر، می‌تواند نیازهای متنوعی را پوشش دهد.

ظرفیت انتقال جریان و نکات فنی

جریان‌دهی این کابل به عوامل مختلفی مانند دمای محیط، نحوه نصب، و تعداد کابل‌های مجاور بستگی دارد. طبق استاندارد، این کابل در حالت نصب زمینی یا محیطی خنک، توانایی عبور جریان بالاتری دارد و در محیط‌های گرم یا مسیرهای بسته ممکن است جریان مجاز کمی کاهش یابد.

مقاومت الکتریکی هادی نیز بر اساس استاندارد حدود 3.08 اهم در هر کیلومتر است. این مقدار مقاومت برای کابل‌هایی با طول زیاد در بحث افت ولتاژ اهمیت دارد. به همین دلیل در پروژه‌هایی که طول کابل زیاد است، باید محاسبه افت ولتاژ به‌صورت دقیق انجام شود.

مزیت نصب زیرزمینی

یکی از ویژگی‌های کلیدی کابل NYY، امکان دفن مستقیم آن در خاک است. روکش ST2 دقیقاً برای شرایط سخت مکانیکی و محیطی طراحی شده است. این موضوع در پروژه‌هایی که نیاز به کابل‌کشی زیرزمینی دارند یک مزیت مهم محسوب می‌شود، زیرا نیاز به لوله‌کشی یا محافظ اضافی در بسیاری از مواقع حذف می‌شود.

البته در برخی خاک‌ها مانند خاک‌های اسیدی یا محیط‌های صنعتی آلوده، بهتر است کابل در کانال یا لوله قرار گیرد تا عمر مفید آن افزایش یابد.

دوام و طول عمر

کابل‌های NYY به دلیل استفاده از PVC ضخیم و مقاوم، طول عمر خوبی دارند و معمولاً بیش از 20 سال در شرایط نصب استاندارد بدون مشکل کار می‌کنند. این موضوع باعث می‌شود در پروژه‌هایی که نیاز به اطمینان بلندمدت دارند، انتخاب خوبی باشد.

نکات مرتبط با نصب

به دلیل مفتولی بودن هادی‌ها، این کابل دارای انعطاف‌پذیری کم‌تری نسبت به کابل‌های افشان است. بنابراین هنگام کابل‌کشی باید موارد زیر رعایت شود:

• خم کابل با شعاع استاندارد
• جلوگیری از ضربه مستقیم
• نصب در مسیرهای نسبتاً مستقیم
• استفاده از بست‌های مناسب در سینی‌ها

اگرچه این کابل انعطاف‌پذیری کمی دارد، اما در مسیرهای ثابت نصب عملکرد بسیار پایدار و قابل اعتمادی ارائه می‌دهد.

جمع‌بندی

کابل 4×6 NYY یک گزینه ایده‌آل برای انتقال برق سه‌فاز سبک تا متوسط است. ترکیب مقاومت مکانیکی بالا، قابلیت دفن مستقیم، قیمت مناسب، توان جریان‌دهی مطلوب و رعایت استانداردهای بین‌المللی، آن را به یکی از محبوب‌ترین گزینه‌ها در پروژه‌های ساختمانی، صنعتی و زیرساختی تبدیل کرده است.
