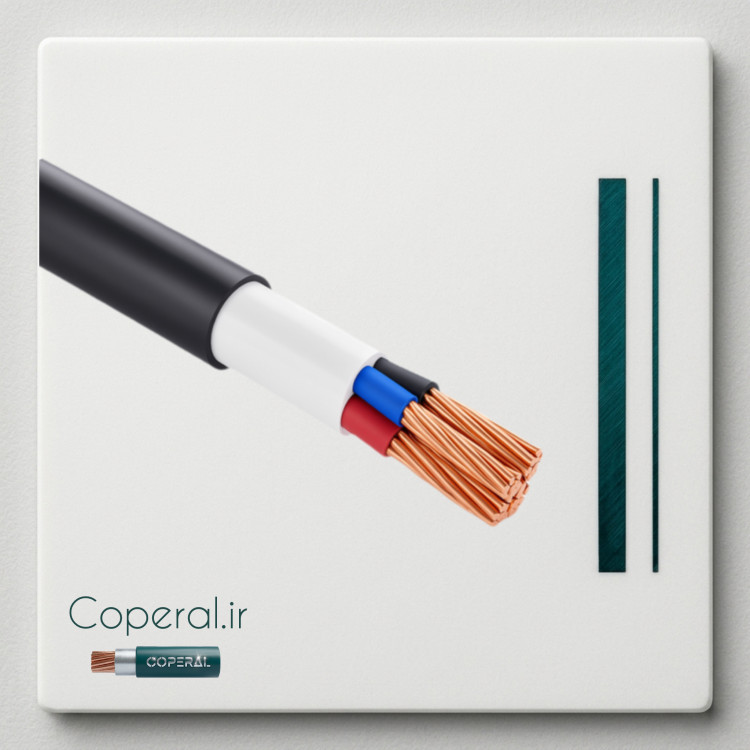

کابل ۴ در ۱۶ مفتول NYY زیتون کد cs-۴*۱۶ma

کابل مفتولی 4×16 NYY یکی از کابل‌های کلیدی و پرکاربرد در سیستم‌های توزیع برق فشار ضعیف است که برای انتقال توان در شبکه‌های سه‌فاز به همراه نول مورد استفاده قرار می‌گیرد. این کابل به‌دلیل سطح مقطع 16 میلی‌متر مربع برای هر رشته، ظرفیت انتقال جریان نسبتاً بالایی دارد و برای سیستم‌هایی که بار الکتریکی متوسط تا سنگین دارند انتخابی بسیار استاندارد و قابل اعتماد محسوب می‌شود. در پروژه‌های ساختمانی، صنعتی، کارگاهی و زیرساختی، این کابل در دسته کابل‌های نیمه‌سنگین قرار می‌گیرد و در بسیاری از خطوط اصلی تغذیه برق مورد استفاده است.

ساختار هادی

در این کابل از چهار هادی مسی تک‌رشته‌ای (مفتولی) استفاده شده است که مطابق کلاس 1 استاندارد IEC 60228 ساخته می‌شوند. هادی مفتولی از نظر مکانیکی بسیار مقاوم است و در برابر کشش، ضربه، فشار و تنش‌های فیزیکی عملکرد مطمئنی دارد. این ویژگی به‌ویژه زمانی اهمیت پیدا می‌کند که کابل در مسیرهای ثابت، دفن در زمین یا داخل کانال نصب شود.

مس آنیل‌شده با خلوص بالا در این کابل دارای رسانایی عالی و مقاومت الکتریکی پایین است، که باعث کاهش تلفات انرژی و افزایش راندمان انتقال توان می‌شود. هادی‌های 16 میلی‌متر مربعی جریان بسیار قابل توجهی را بدون ایجاد حرارت اضافی تحمل می‌کنند، که این موضوع کابل را برای تغذیه بارهای صنعتی مناسب می‌کند.

عایق و روکش PVC

برای عایق‌بندی هادی‌ها از PVC نوع D استفاده شده است. این عایق دارای خواص الکتریکی مناسب، مقاومت در برابر خوردگی، پایداری دمایی مناسب و انعطاف کافی برای نصب در محیط‌های مختلف است. PVC نوع D مقاومت خوبی در برابر ولتاژهای گذرای شبکه دارد و در سیستم‌های 0.6/1 کیلوولت عملکرد استانداردی ارائه می‌دهد.

روکش بیرونی از نوع PVC ST2 است که یکی از مقاوم‌ترین انواع روکش برای کابل‌های زمینی محسوب می‌شود. ST2 در برابر:

• رطوبت
• فشار خاک
• ضربه
• مواد شیمیایی ملایم
• سایش
• خوردگی سطحی

عملکرد بسیار مطلوب و پایدار دارد. همین ویژگی‌ها باعث می‌شود کابل 4×16 NYY گزینه‌ای ایده‌آل برای دفن مستقیم در زمین باشد.

ظرفیت جریان‌دهی و عملکرد الکتریکی

هادی 16 میلی‌متر مربع در شرایط استاندارد می‌تواند 85 تا 95 آمپر جریان را به‌طور مطمئن انتقال دهد. البته مقدار دقیق جریان مجاز به نحوه نصب، دمای محیط، تهویه مناسب و شرایط حرارتی بستگی دارد. اگر کابل در فضای باز یا محیط با تهویه خوب نصب شود، جریان قابل تحمل آن افزایش می‌یابد.

مقاومت الکتریکی هادی‌های این کابل حدود 1.15 اهم در هر کیلومتر است. این مقدار مقاومت برای انتقال توان در فواصل نسبتاً طولانی مناسب است و افت ولتاژ را در محدوده قابل قبول نگه می‌دارد. به همین دلیل کابل 4×16 NYY گزینه‌ای مناسب برای پروژه‌هایی است که نیاز به کابل‌کشی طولانی دارند.

کاربردهای اصلی کابل

این کابل برای انتقال توان سه‌فاز با بار متوسط تا نسبتاً بالا طراحی شده است و در موارد زیر استفاده می‌شود:

• تغذیه تابلوهای اصلی و فرعی صنعتی
• انتقال برق به موتورهای سه‌فاز با توان متوسط
• پمپ‌های قوی در چاه‌ها و تأسیسات
• خطوط اصلی توزیع ساختمان‌های بزرگ
• سیستم‌های تهویه صنعتی و چیلرهای نیمه‌سنگین
• کارگاه‌ها، کارخانه‌ها و سوله‌ها
• پروژه‌های زیرساختی برق شهری
• سیستم‌های روشنایی صنعتی و فضاهای باز

این کابل یکی از انتخاب‌های اصلی مهندسان برق در پروژه‌هایی است که نیاز به انتقال توان پایدار و ایمن دارند.

مقاومت مکانیکی بالا

ساختار مفتولی هادی‌ها به همراه روکش ST2 باعث شده این کابل از نظر مکانیکی بسیار مقاوم باشد. این کابل در برابر فشار خاک، ضربه ابزارهای حفاری، برخورد اشیاء و تنش‌های نصب، از خود مقاومت بسیار خوبی نشان می‌دهد. این مقاومت بالا برای کابل‌هایی که قرار است دفن شوند یا در کانال‌های زیرزمینی قرار گیرند اهمیت زیادی دارد.

دوام، پایداری و طول عمر

کابل‌های NYY یکی از پایدارترین کابل‌های فشار ضعیف شناخته می‌شوند. اگر این کابل در شرایط استاندارد نصب شود، طول عمری بیش از 25 سال خواهد داشت. مقاومت عالی در برابر رطوبت و شرایط آب‌وهوایی متوسط باعث شده این کابل برای محیط‌های باز و نیمه‌صنعتی نیز مناسب باشد.

نکات هنگام نصب

به دلیل مفتولی بودن، این کابل انعطاف‌پذیری کمتری نسبت به کابل افشان دارد. بنابراین:

• باید شعاع خم استاندارد رعایت شود.
• از فشار بیش از حد در خم‌ها خودداری شود.
• در مسیرهای پیچیده بهتر است مسیر اصلاح شود.
• برای دفن کابل، بستر نرم (ماسه نرم) توصیه می‌شود.

با رعایت این اصول، کابل بدون هیچ‌گونه آسیب‌دیدگی تا سال‌ها عملکردی کاملاً پایدار خواهد داشت.

جمع‌بندی

کابل 4×16 NYY یکی از کابل‌های مقاوم، پربازده و قابل اعتماد در سیستم‌های انتقال توان فشار ضعیف است. ساختار هادی مسی با سطح مقطع بالا، روکش مقاوم PVC، قابلیت دفن مستقیم، طول عمر زیاد و توانایی تحمل جریان قابل توجه، این کابل را به انتخابی ایده‌آل برای کاربردهای نیمه‌سنگین تا صنعتی تبدیل کرده است. این کابل ترکیبی از کارایی، دوام، امنیت و قیمت مناسب را فراهم می‌کند و به همین دلیل در بسیاری از پروژه‌های حرفه‌ای مورد استفاده گسترده قرار می‌گیرد.
