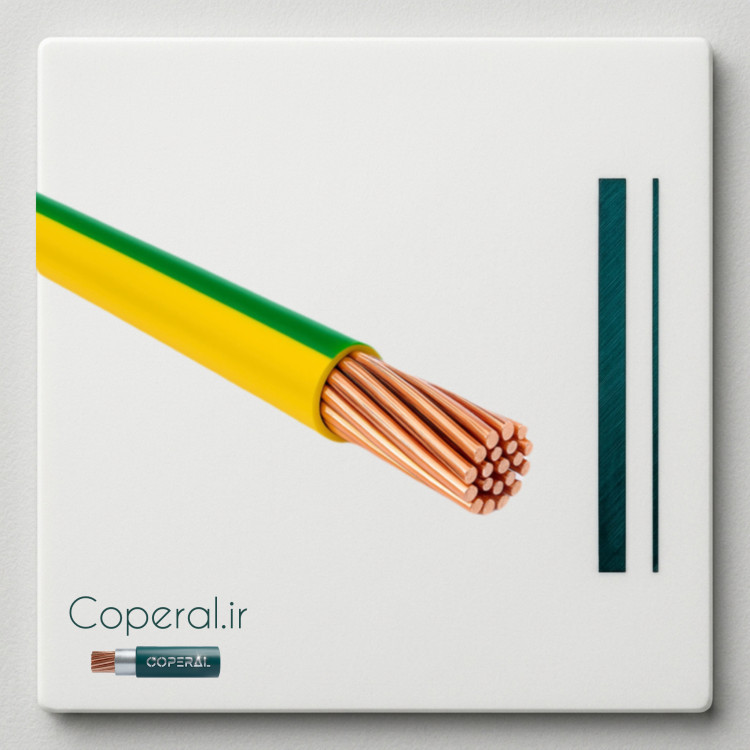

سیم 1 در 120 ارت مفتول(NYAF-J) زیتون کد cs-120ema

سیم ارت ۱×۱۲۰ مفتولی، چیزی فراتر از یک کابل معمولی است؛ این محصول در واقع «لنگرگاه الکتریکی» کل یک تأسیسات عظیم است. وقتی از سطح مقطع ۱۲۰ میلی‌متر مربع صحبت می‌کنیم، یعنی با هادی روبرو هستیم که برای شرایطی طراحی شده که امنیت، تنها یک گزینه نیست، بلکه یک الزام حیاتی است.

فیزیک جریان و هدایت الکتریکی

مهم‌ترین پارامتر در هادی‌های ارت، مقاومت اهمی است. با مقدار 0.153Ω/km0.153 \Omega/km0.153Ω/km، این سیم یکی از کمترین مقاومت‌های ممکن را در میان کابل‌های فشار ضعیف دارد. این ویژگی باعث می‌شود که در هنگام وقوع یک اتصال کوتاه سنگین (مثلاً در یک پست توزیع برق)، جریان خطا به جای ماندن در تجهیزات و تخریب آن‌ها، با کمترین افت ولتاژ از طریق این سیم به زمین تخلیه شود. هرچه این مقاومت پایین‌تر باشد، اختلاف پتانسیل بین بدنه دستگاه و زمین (Step & Touch Voltage) کمتر شده و ایمنی جان اپراتور افزایش می‌یابد.

متالورژی کلاس ۲ (نیمه‌افشان)

در سایز ۱۲۰، استفاده از هادی کلاس ۲ یک ضرورت مهندسی است. این ساختار از تابیده شدن رشته‌های مسی با قطر دقیق تشکیل شده است. برخلاف سیم‌های افشان معمولی، این ساختار:

1. اثر پوستی (Skin Effect) را بهتر مدیریت می‌کند: اگرچه در فرکانس ۵۰ هرتز این اثر ناچیز است، اما در جریان‌های ضربه‌ای صاعقه (که فرکانس‌های بالایی دارند)، ساختار منظم مفتول‌ها به هدایت بهتر جریان کمک می‌کند.
2. پایداری در برابر نیروهای الکترومغناطیسی: در لحظه اتصال کوتاه، نیروهای دفع‌کننده بین هادی‌ها بسیار شدید است. ساختار نیمه‌افشانِ تابیده شده، باعث می‌شود سیم در اثر این فشارها دچار واگرایی یا تغییر شکل ناگهانی نشود.

عایق و ایمنی بصری

عایق PVC به کار رفته در این سیم، از نوع گرید C است که استانداردهای سختگیرانه‌ای برای خروج گازهای سمی در هنگام آتش‌سوزی و همچنین مقاومت در برابر پیری (Aging) دارد. رنگ سبز و زرد در اینجا نه یک انتخاب، بلکه یک استاندارد ایمنی است که حتی در شرایط محیطی تاریک یا گرد و غبار موتورخانه‌های صنعتی، به راحتی قابل تشخیص است تا از اشتباهات جبران‌ناپذیر جلوگیری شود.

کاربردهای استراتژیک

این سایز سیم در کجاها استفاده می‌شود؟

• شینه اصلی اتصال به زمین (MET): در ساختمان‌های با ارتفاع بسیار زیاد یا کارخانه‌های فولاد و سیمان، این سیم به عنوان رابط اصلی بین کل سیستم ارتینگ ساختمان و الکترودهای زمین عمل می‌کند.
• سیستم‌های ارتینگ دیتاسنترهای سطح بالا: برای حذف نویزهای الکترومغناطیسی و جلوگیری از ایجاد تفاوت پتانسیل بین ردیف‌های رک‌های سرور.
• پست‌های برق اختصاصی: اتصال بدنه ترانسفورماتورهای قدرت به شبکه ارت اصلی سایت.
