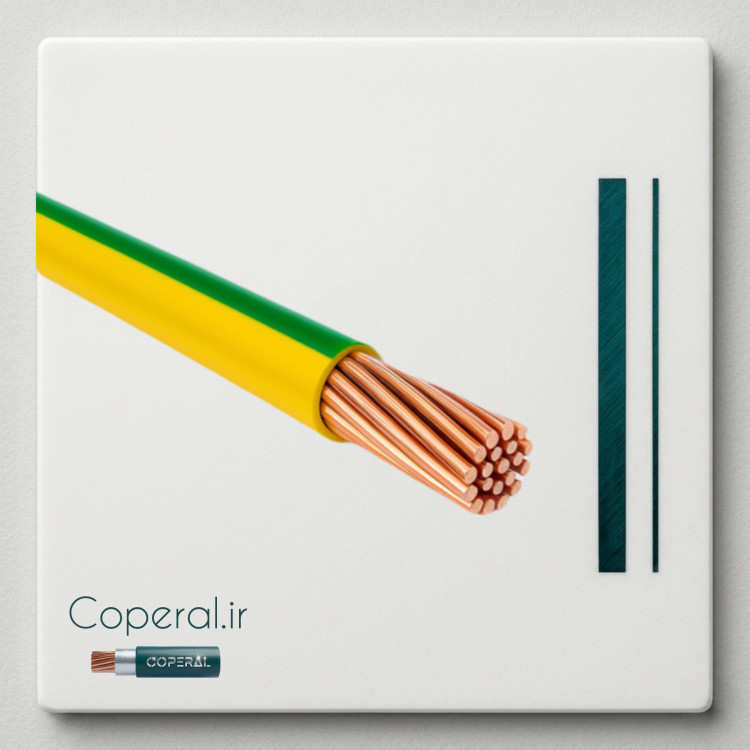

سیم 1 در 150 ارت مفتول(NYAF-J) زیتون کد cs-150ema

سیم ارت سبز و زرد تک‌روکش با مقطع ۱۵۰ میلی‌متر مربع (NYAF-J)، فراتر از یک قطعه تجهیزات برقی، «نقطه اتکایِ حیاتی» در مهندسی برقِ قدرت و تأسیسات عظیم صنعتی است. وقتی در طراحی یک شبکه قدرت، نام سایز ۱۵۰ به میان می‌آید، یعنی طراح با مسائلی فراتر از یک ارتینگ معمول در ساختمان‌های مسکونی روبروست و با چالش‌های تخلیه انرژی‌های عظیم و حفاظت در شرایط فوق‌سنگین دست‌وپنج نرم می‌کند. در این نوشتار، به واکاوی دقیق و جامع این هادی مهندسی‌شده می‌پردازیم.

فلسفه وجودی و جایگاه استراتژیک در سیستم ارتینگ

در هر شبکه الکتریکی، سیستم ارتینگ (Earthing System) وظیفه‌ی حیاتی مهار جریان‌های نشتی و هدایت آن‌ها به زمین را بر عهده دارد. در مقطع ۱۵۰، ما با یک هادی روبرو هستیم که به‌طور اختصاصی برای محیط‌هایی طراحی شده که جریان‌های اتصال کوتاه (Short Circuit Currents) می‌توانند به ابعاد هزاران آمپر برسند. سیم ارت ۱×۱۵۰ به دلیل سطح مقطع بسیار بالا، مقاومت الکتریکی ناچیزی (۰.۱۲۴ اهم بر کیلومتر) دارد. این مقاومتِ بسیار پایین، کلید اصلی در کاهش «ولتاژ گام» و «ولتاژ تماس» است. در لحظه‌ی وقوع خطا، سیم ارت ۱۵۰ به عنوان یک اتوبان پهناور، جریان خطا را با سرعتی نزدیک به لحظه وقوع، به زمین منتقل می‌کند، بدون آنکه دچار افت ولتاژ شدید شود یا گرمای تولید شده توسط جریانِ گذرا، به عایق یا ساختار هادی آسیب برساند.

تحلیل ساختار هادی: چرا مفتولی (نیمه‌افشان) کلاس ۲؟

یکی از بزرگ‌ترین اشتباهات در پروژه‌های صنعتی، سردرگمی بین هادی افشان (Class 5) و مفتولی (Class 2) است. در سایز ۱۵۰، استفاده از هادی کلاس ۲ (مفتولی/نیمه‌افشان) یک استاندارد اجباری و مهندسی‌شده است. چرا؟

اولاً به دلیل پایداری مکانیکی. سیم ارت ۱×۱۵۰ در مسیرهای طولانی سینی‌کابل، چاه‌های ارت عمیق و پست‌های توزیع قرار می‌گیرد. اگر هادی از نوع افشانِ نرم بود، تحت فشارِ وزنِ خود و ارتعاشات مکانیکی محیط‌های صنعتی، دچار “خزش” (Creep) می‌شد. ساختار کلاس ۲، با تاباندن منظم رشته‌های مسی با قطر محاسبه‌شده، سختیِ ساختاریِ لازم را تأمین می‌کند که باعث می‌شود هادی پس از نصب، فرم خود را حفظ کرده و در برابر نیروهای الکترودینامیکی (که در زمان اتصال کوتاه سعی دارند کابل را به بیرون از مسیر خود پرتاب کنند) کاملاً مقاوم باشد. ثانیاً، کاهش سطح تماس رشته‌ها با هوای محیط (نسبت به افشان)، سرعت اکسیداسیون مس را در محیط‌های مرطوب یا خورنده به شدت کاهش می‌دهد، که این یعنی طول عمر مفید سیم را برای دهه‌ها تضمین می‌کند.

عایق و ایمنی بصری: رنگ‌بندی جهانی و متریال PVC

عایق این سیم از نوع PVC گرید C است که استانداردهای IEC برای آن سخت‌گیرانه تنظیم شده‌اند. این عایق نه تنها وظیفه حفاظت دی‌الکتریک را بر عهده دارد، بلکه باید در برابر تنش‌های مکانیکی شدید (مانند کشیده شدن در مسیرهای فلزی) مقاومت کند. رنگ «سبز و زرد» یک پروتکل جهانی است. در پروژه‌های بزرگ صنعتی که صدها کابل با رنگ‌های متنوع وجود دارد، این ترکیب رنگی نه فقط یک استاندارد، بلکه یک ویژگی ایمنی حیاتی است. این رنگ‌بندی باعث می‌شود تکنسین‌های نگهداری در هر لحظه و با یک نگاه، «مسیرِ نجات» یعنی هادیِ ارت را از سایر کابل‌های فاز و نول تشخیص دهند. این مسئله در جلوگیری از خطاهای انسانی در تعمیرات اضطراری (که تحت فشار زمانی انجام می‌شوند)، جان‌بخش است.

کاربرد در قلب صنایع سنگین

سیم ارت ۱×۱۵۰ مفتولی را می‌توان در نقاطی یافت که ایمنیِ کلِ سیستم به آن وابسته است:

1. پست‌های برق و توزیع قدرت: این سیم اتصال میان «شینه اصلی زمین» (MET) و الکترودهای چاه ارت را برقرار می‌کند.
2. صنایع نفت، گاز و پتروشیمی: در این محیط‌ها، تجمع الکتریسیته ساکن روی مخازن و سازه‌های فلزی می‌تواند فاجعه‌بار باشد. سیم ۱۵۰ به عنوان هم‌بندی‌کننده (Equipotential) تمامی این بدنه‌ها را به یک پتانسیل واحد می‌رساند تا احتمال ایجاد جرقه به صفر برسد.
3. دیتاسنترهای عظیم و مراکز داده: جایی که حساسیت تجهیزات الکترونیکی در برابر نویز و جریان‌های القایی بسیار بالاست. در اینجا، شبکه‌ای از هادی‌های ۱۵۰ در زیرِ کف کاذب استفاده می‌شود تا تمامی رک‌ها و سیستم‌های حفاظتی را به زمین مرجع متصل کند.
4. صنایع فولاد و ذوب آهن: جایی که کوره‌های القایی و قوس الکتریکی، میدان‌های مغناطیسی بسیار شدیدی تولید می‌کنند که هادی ارت ۱۵۰ با ساختار نیمه‌افشان خود، این جریان‌های ناشی از القا را با پایداری کامل مدیریت می‌کند.

الزامات نصب: حرفه‌ای‌گری در عمل

باید پذیرفت که کار با سیم ارت ۱×۱۵۰ کارِ هر کسی نیست. وزن نزدیک به ۱.۵ تن در هر کیلومتر، یعنی هر شاخه سیم، وزن بسیار بالایی دارد. نصب آن نیازمند ابزارهای تخصصی است؛ برای اتصال سر سیم‌ها، استفاده از «کابل‌شوهای بی-متال یا مسی» با پرسِ هیدرولیکِ دقیق الزامی است. پرس کردن با ابزارهای غیر استاندارد در این سایز، به معنای ایجاد یک «نقطه داغ» (Hotspot) است که می‌تواند در درازمدت سیستم ارتینگ را از کار بیندازد. شعاع خمش این سیم نیز محدودیت خاص خود را دارد (حدود ۱۵ برابر قطر خارجی) که رعایت آن برای جلوگیری از آسیب دیدن ساختار کریستالی مس الزامی است.

نگاهی به جنبه‌های اقتصادی و ماندگاری

شاید در ابتدا هزینه خرید سیم ۱×۱۵۰ نسبت به سایزهای پایین‌تر بالاتر به نظر برسد، اما مهندسان باتجربه می‌دانند که این یک سرمایه‌گذاری برای دهه‌هاست. این سیم به دلیل «تک‌روکش بودن» (Single Insulation)، در محیط‌هایی که مستقیماً در معرض ضربه فیزیکی نیستند، بهترین بازدهی را دارد. پایداری فیزیکی و مقاومت در برابر پیریِ عایق، باعث می‌شود تا ۴۰ یا ۵۰ سال نیازی به تعویض یا بازسازی سیستم ارتینگ نباشد.

جمع‌بندی نهایی

سیم ارت ۱×۱۵۰ مفتولی NYAF-J، نماد «اعتماد به نفس مهندسی» است. این سیم، زرهِ مسیِ تأسیسات شماست. محصولی که با ترکیب مس خالص آنیل شده، عایق PVC با استقامت بالا و ساختار فنیِ کلاس ۲، وظیفه‌ی خطیرِ حفاظت از جان انسان‌ها و تجهیزات چند میلیارد تومانی را در برابر خطاهای الکتریکی بر عهده دارد. در دنیای تأسیسات، اگر جایی نیاز به «حفاظت مطلق» دارید، سیم ارت ۱۵۰ انتخاب اول و آخر شماست. این هادی به شما اطمینان می‌دهد که حتی در بدترین شرایط اتصال کوتاه، سیستم ایمنی شما استوار باقی می‌ماند.
