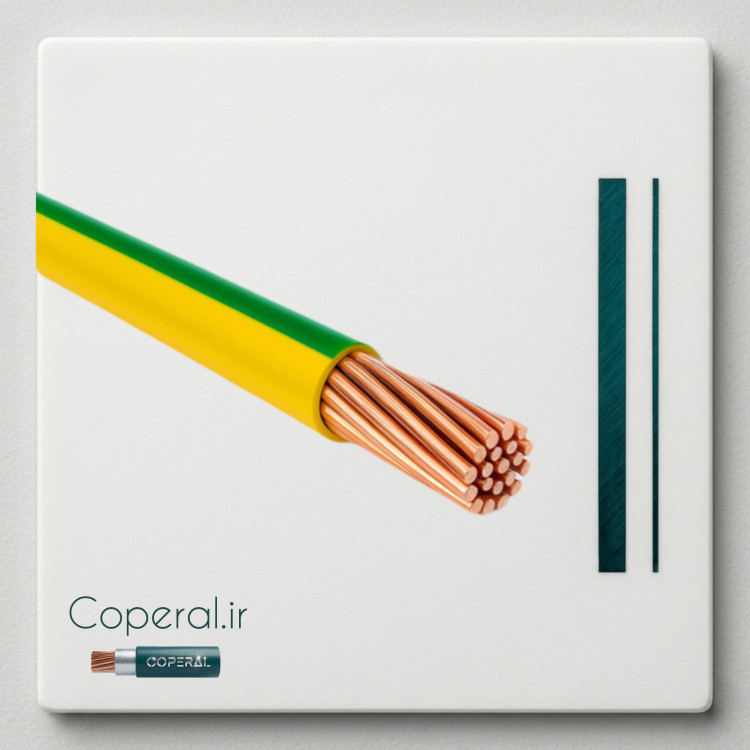

سیم 1 در 240 ارت مفتول(NYAF-J) زیتون کد cs-240ema

سیم ارت سبز و زرد تک روکش سایز 1×240 مفتول NYAF‑J یکی از مهم‌ترین هادی‌های حفاظتی در سیستم‌های الکتریکی صنعتی و تأسیسات بزرگ محسوب می‌شود. در طراحی شبکه‌های برق، یکی از اصول اساسی ایمنی، ایجاد یک مسیر مطمئن برای هدایت جریان‌های خطا و نشتی به زمین است. این مسیر توسط سیستم ارتینگ ایجاد می‌شود و سیم ارت به عنوان بخش اصلی این سیستم، وظیفه انتقال ایمن جریان خطا را بر عهده دارد. هرچه توان و ظرفیت تجهیزات الکتریکی بیشتر باشد، نیاز به هادی‌های ارت با سطح مقطع بالاتر نیز افزایش پیدا می‌کند. در چنین شرایطی، سیم ارت با سطح مقطع 240 میلی‌متر مربع به عنوان یکی از قدرتمندترین گزینه‌ها در سیستم‌های فشار ضعیف و تأسیسات صنعتی مورد استفاده قرار می‌گیرد.

سیم ارت 1×240 از نوع تک رشته با هادی مسی مفتولی یا نیمه افشان کلاس 2 تولید می‌شود. در این ساختار، چندین مفتول مسی ضخیم به صورت تابیده در کنار یکدیگر قرار می‌گیرند تا یک هادی با سطح مقطع بالا تشکیل دهند. استفاده از مس آنیل شده در ساخت هادی باعث افزایش رسانایی الکتریکی و کاهش مقاومت اهمی سیم می‌شود. این ویژگی اهمیت بسیار زیادی در سیستم ارتینگ دارد، زیرا هدف اصلی این سیستم ایجاد مسیری با کمترین مقاومت ممکن برای انتقال جریان‌های خطا است. هرچه مقاومت هادی کمتر باشد، جریان خطا سریع‌تر به زمین منتقل شده و تجهیزات حفاظتی مانند فیوز یا کلیدهای حفاظتی سریع‌تر عمل خواهند کرد.

یکی از مشخصه‌های مهم سیم ارت 1×240 مقاومت الکتریکی بسیار پایین آن است. این مقاومت کم باعث می‌شود جریان‌های بزرگ ناشی از اتصال کوتاه یا خطاهای الکتریکی بدون ایجاد حرارت خطرناک از طریق هادی عبور کنند. در پروژه‌های بزرگ صنعتی مانند نیروگاه‌ها، کارخانه‌های فولاد، صنایع نفت و گاز و پست‌های توزیع برق، ممکن است جریان خطا به چندین هزار آمپر برسد. اگر مسیر ارتینگ توان تحمل چنین جریانی را نداشته باشد، احتمال آسیب به تجهیزات یا حتی ایجاد آتش‌سوزی وجود دارد. به همین دلیل در چنین محیط‌هایی استفاده از هادی‌های ارت با سطح مقطع بالا مانند 240 میلی‌متر مربع ضروری است.

عایق استفاده شده در این سیم از جنس PVC با کیفیت بالا است که در برابر شرایط محیطی مختلف مقاومت مناسبی دارد. این عایق می‌تواند در محدوده دمایی حدود 30‑ تا 70+ درجه سانتی‌گراد عملکرد پایدار داشته باشد. همچنین در شرایط اتصال کوتاه قادر است دمایی تا حدود 160 درجه سانتی‌گراد را برای مدت کوتاه تحمل کند. این ویژگی‌ها باعث می‌شود سیم در محیط‌های صنعتی با دمای بالا یا شرایط کاری سخت نیز قابل استفاده باشد.

رنگ عایق این سیم به صورت سبز و زرد است که مطابق استانداردهای بین‌المللی برای هادی‌های حفاظتی یا ارت در نظر گرفته شده است. این رنگ‌بندی در تمام سیستم‌های برق دنیا به عنوان نشانه سیم ارت شناخته می‌شود و به تکنسین‌ها و مهندسان کمک می‌کند تا در هنگام نصب، تعمیر و نگهداری تجهیزات الکتریکی به سرعت مسیر ارت را تشخیص دهند. این موضوع در افزایش ایمنی سیستم‌های برق بسیار مؤثر است و احتمال اشتباه در سیم‌کشی یا اتصال تجهیزات را کاهش می‌دهد.

یکی دیگر از ویژگی‌های مهم سیم ارت 1×240 ساختار تک روکش آن است. تک روکش بودن به این معنی است که کابل تنها دارای یک لایه عایق اصلی است و فاقد روکش محافظ خارجی مانند کابل‌های چند لایه است. این ساختار باعث می‌شود کابل انعطاف‌پذیری بیشتری داشته باشد و در عین حال وزن و ضخامت آن کاهش یابد. چنین ویژگی‌ای در نصب کابل در سینی‌های کابل، کانال‌های برق یا تابلوهای صنعتی اهمیت زیادی دارد.

در بسیاری از پروژه‌های صنعتی بزرگ، سیم ارت 1×240 به عنوان هادی اصلی اتصال زمین استفاده می‌شود. برای مثال در تابلوهای برق اصلی، یک شینه زمین وجود دارد که تمامی تجهیزات فلزی و کابل‌های ارت به آن متصل می‌شوند. این شینه از طریق یک یا چند هادی با سطح مقطع بالا مانند 240 میلی‌متر مربع به چاه ارت یا شبکه زمین متصل می‌شود. این اتصال باعث می‌شود تمام تجهیزات فلزی در یک پتانسیل الکتریکی مشترک قرار بگیرند و در صورت بروز خطا، جریان به سرعت به زمین منتقل شود.

در صنایع نفت، گاز و پتروشیمی نیز استفاده از سیم ارت با سطح مقطع بالا اهمیت بسیار زیادی دارد. در این محیط‌ها وجود الکتریسیته ساکن می‌تواند منجر به ایجاد جرقه و در نهایت انفجار شود. سیستم ارتینگ قوی با استفاده از هادی‌هایی مانند 1×240 کمک می‌کند تا بارهای الکتریکی تجمع یافته روی تجهیزات فلزی به زمین تخلیه شوند و خطرات احتمالی کاهش یابد.

از نظر نصب، سیم ارت با این سایز به دلیل قطر و وزن زیاد نیازمند تجهیزات مناسب برای حمل و نصب است. معمولاً برای اتصال این سیم به تجهیزات یا شینه‌های ارت از کابلشوهای مسی سنگین و دستگاه پرس هیدرولیک استفاده می‌شود. استفاده از ابزار مناسب در این مرحله اهمیت زیادی دارد، زیرا هرگونه اتصال ضعیف یا ناقص می‌تواند باعث افزایش مقاومت در نقطه اتصال و در نتیجه ایجاد حرارت یا افت عملکرد سیستم ارتینگ شود.

همچنین در هنگام نصب باید به شعاع خمش کابل توجه شود. به دلیل قطر زیاد هادی، خم کردن بیش از حد کابل می‌تواند باعث آسیب به ساختار داخلی آن شود. بنابراین معمولاً توصیه می‌شود شعاع خمش کابل حداقل چندین برابر قطر خارجی آن در نظر گرفته شود.

در مجموع، سیم ارت سبز و زرد تک روکش سایز 1×240 مفتول NYAF‑J یکی از مهم‌ترین اجزای سیستم‌های ایمنی الکتریکی در پروژه‌های صنعتی بزرگ محسوب می‌شود. این سیم با داشتن هدایت الکتریکی بالا، مقاومت مکانیکی مناسب و استانداردهای معتبر تولید، قادر است جریان‌های خطای بسیار بزرگ را به صورت ایمن به زمین منتقل کند. استفاده صحیح از این نوع سیم در طراحی سیستم ارتینگ می‌تواند نقش مهمی در افزایش ایمنی تجهیزات، جلوگیری از خسارات مالی و حفظ جان افراد داشته باشد.
