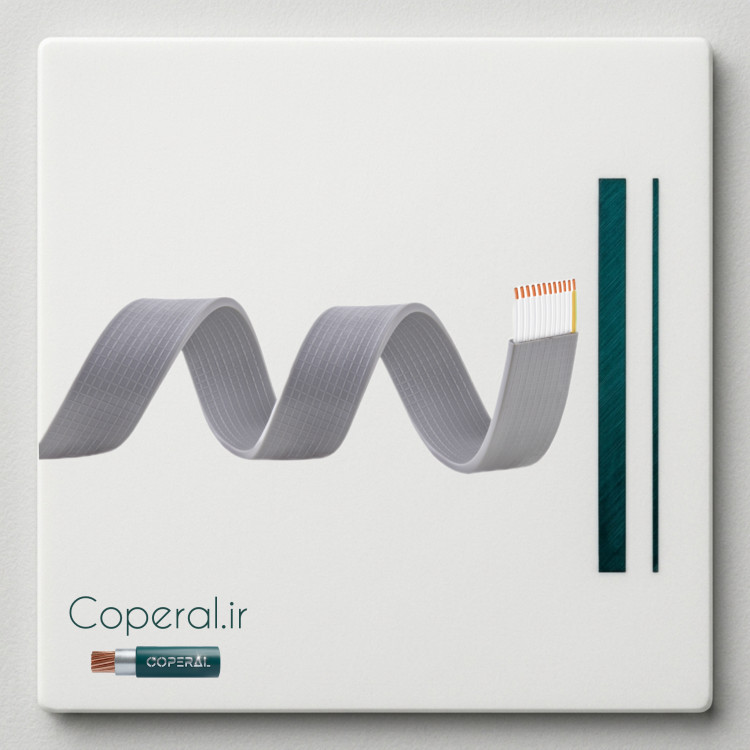

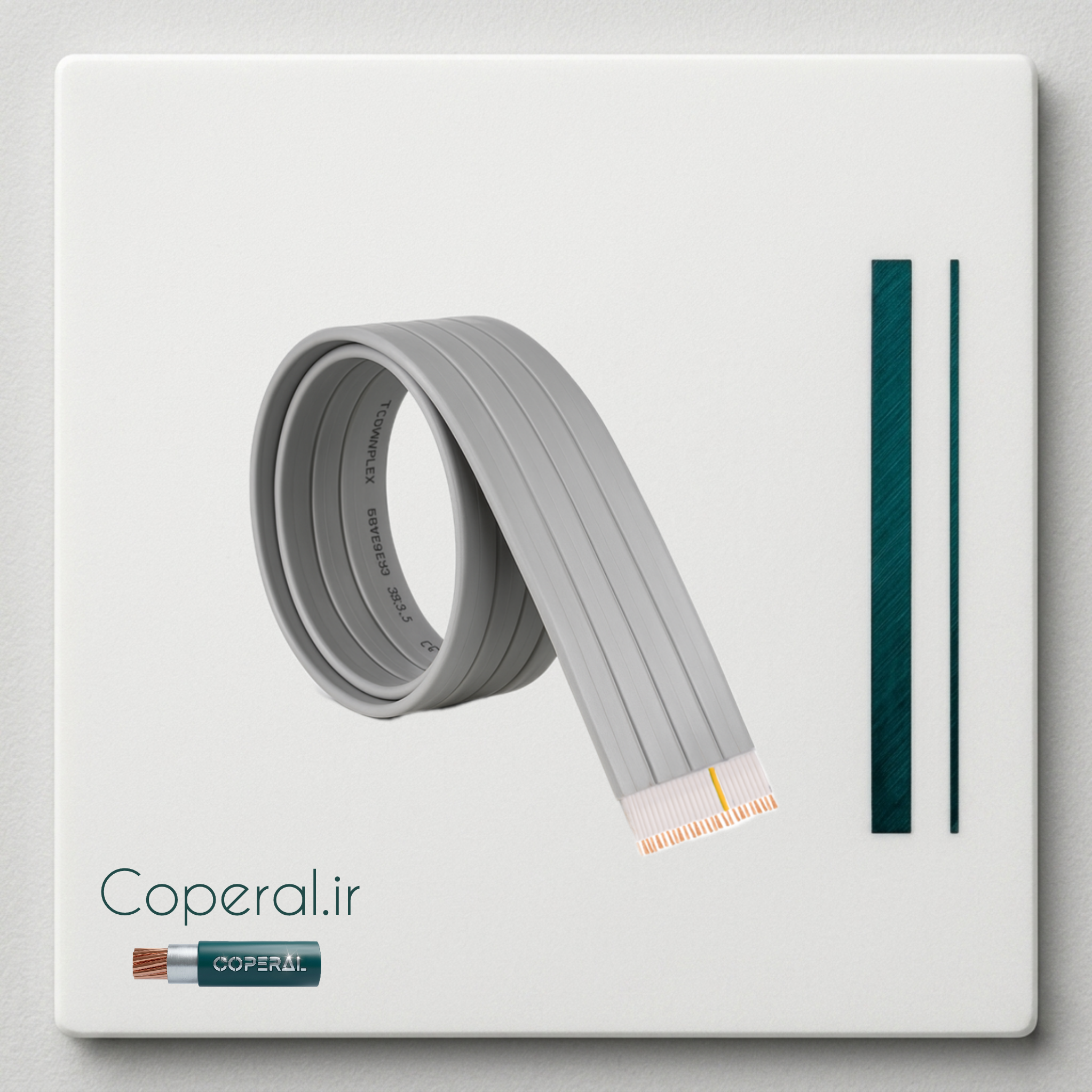

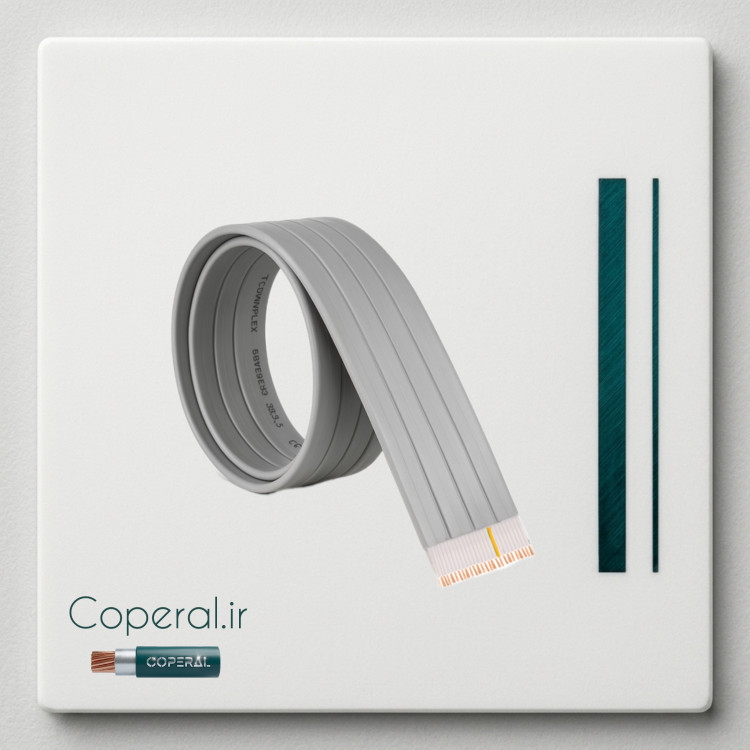

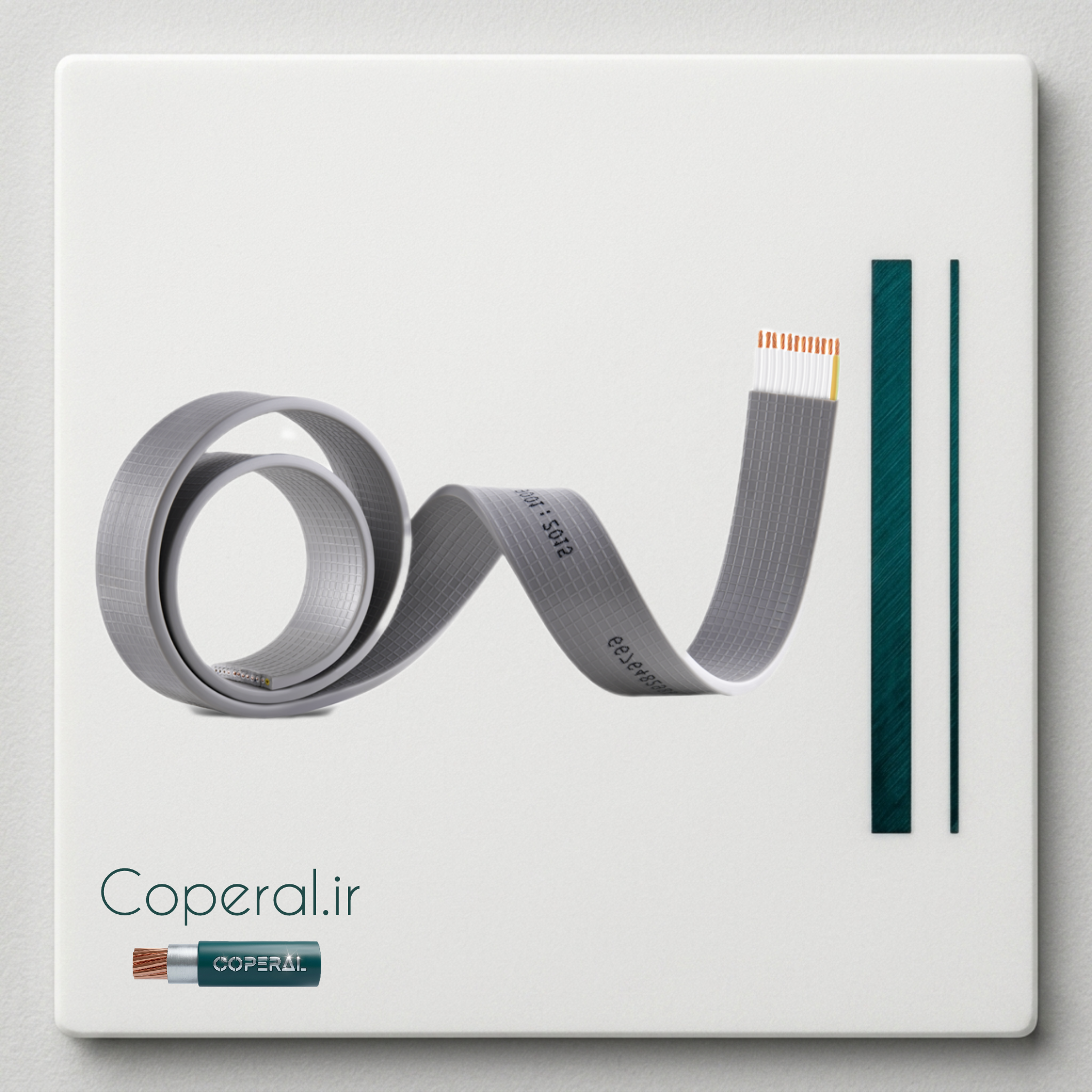

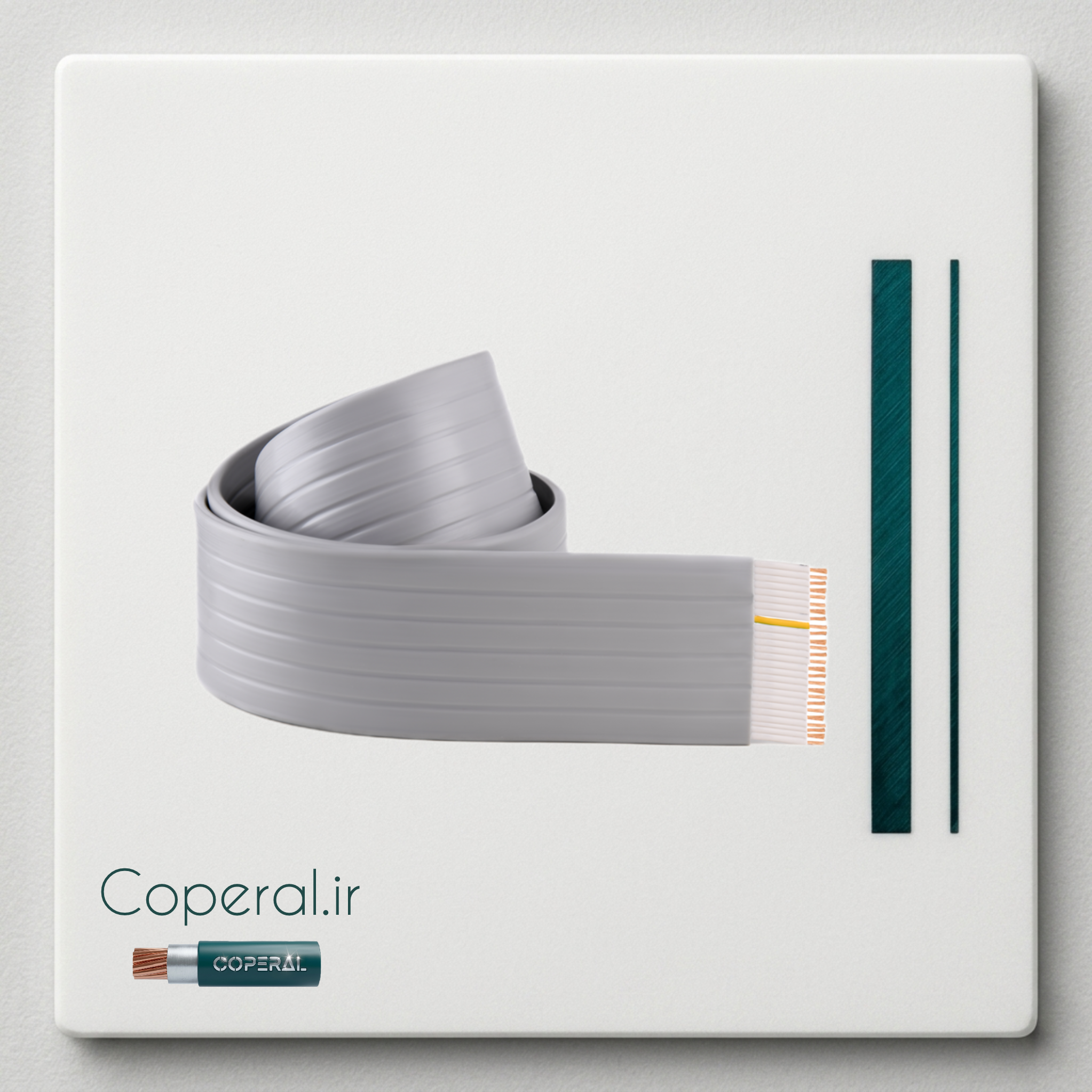

کابل 4 در 2/5 تخت طوسی افشان کد cs-Flt4-2/5

کابل تخت ۴×۲.۵ (شماره‌دار + ارت) یکی از کارآمدترین تجهیزات در صنعت اتوماسیون و ماشین‌سازی است. در پروژه‌هایی که تجهیزات به طور مداوم در حال حرکت هستند—مانند جرثقیل‌های سقفی که مسافت‌های طولانی را طی می‌کنند یا بالابرهای صنعتی—کابل‌کشی با کابل‌های گرد معمولی به دلیل “پیچش” (Twisting) و درهم‌تنیدگیِ کابل‌ها، بسیار پرخطر و هزینه‌بر است. کابل تخت با طراحی هندسی خاص خود، تمامی این چالش‌ها را به فرصت تبدیل کرده است.

مهندسی طراحی تخت؛ پاسخی به نیاز سیستم‌های متحرک

فلسفه طراحی کابل تخت (Flat Cable) بر پایه توزیع یکنواخت نیرو است. در کابل‌های گرد، هنگام خم شدن کابل، هسته‌های مرکزی تحت فشار متفاوت نسبت به هسته‌های بیرونی قرار می‌گیرند که این امر به مرور زمان باعث تغییر شکل کابل (اصطلاحاً دفرمه شدن) و در نهایت شکستگی هادی‌های مسی می‌شود. اما در کابل تخت، تمامی هادی‌ها در یک صفحه قرار دارند. این طراحی باعث می‌شود هنگام باز و بسته شدن کابل در سیستم‌های Festoon، تنش کششی به‌صورت یکسان به تمام رشته‌ها منتقل شود. این یعنی عمر مفید کابل تا چندین برابر افزایش می‌یابد.

اهمیت سیستم شماره‌گذاری (Identification)

ویژگی بارز این محصول، عایق‌های سفید رنگ با شماره‌های چاپ شده است. در تابلوهای فرمان پیچیده که از ده‌ها کابل برای کنترل موتورها، سنسورها و شیرهای برقی استفاده می‌شود، رنگ‌بندی ساده (آبی، قهوه‌ای، مشکی) می‌تواند منجر به خطاهای مهلکی شود. شماره‌گذاری روی عایق، یک “نقشه ثابت” را مستقیماً روی کابل حک کرده است. فرقی نمی‌کند کابل چقدر طولانی باشد؛ تکنسین در انتهای دیگر کابل، دقیقاً همان شماره‌ای را می‌بیند که در نقشه فنی ترسیم شده است. این سیستم نه تنها زمان عیب‌یابی را تا ۷۰ درصد کاهش می‌دهد، بلکه احتمال اشتباه در سیم‌بندی را که می‌تواند منجر به اتصال کوتاه یا تخریب بردهای الکترونیکی شود، به صفر می‌رساند.

مقاومت و متالورژی هادی

هادی‌های مسی در این کابل از نوع آنیل شده کلاس ۵ هستند. آنیلینگ (بازپخت) باعث می‌شود مس از حالت ترد و شکننده به حالتی نرم و بسیار شکل‌پذیر درآید. این انعطاف‌پذیری برای کابل‌هایی که روزانه هزاران بار خم و راست می‌شوند، یک الزام است. عایق PVC به‌کاررفته در این محصول نیز دارای فرمولاسیون “خود-خاموش‌شونده” است که در صورت بروز حریق، از گسترش آن جلوگیری می‌کند و در برابر نفوذ روغن‌ها و روان‌کننده‌های صنعتی که در محیط‌های کارگاهی رایج است، بسیار مقاوم می‌باشد.

ملاحظات مربوط به رشته ارت

وجود یک رشته مجزا با رنگ استاندارد سبز و زرد، نشان‌دهنده دقت سازنده به الزامات ایمنی الکتریکی (Safety Standards) است. در سیستم‌های صنعتی، زمین کردن بدنه تجهیزات متحرک از اهمیت بالایی برخوردار است. این رشته ارت به راحتی قابل تفکیک از رشته‌های فرمان (سفید شماره‌دار) است و تضمین می‌کند که در هر شرایطی، اتصال زمین به صورت ایمن برقرار باقی بماند.

کاربردهای استراتژیک

این کابل در صنایعی همچون:

• جرثقیل‌های صنعتی و بندری: که نیاز به حرکت‌های طولی و عرضی مداوم دارند.
• سیستم‌های انبارداری خودکار (AS/RS): جایی که ربات‌های متحرک به طور مداوم در حال جابه‌جایی قفسه‌ها هستند.
• آسانسورها و پله‌برقی‌ها: که کابل باید در ارتفاع زیاد و بدون پیچ خوردن حرکت کند.
• بازوهای رباتیک و خطوط تولید: که به دقت بالای سیم‌کشی برای انتقال سیگنال و توان نیاز دارند.

استانداردهای نصب

اگرچه این کابل بسیار مقاوم است، اما برای حفظ طول عمر حداکثری، نباید آن را در شعاع خمش کمتر از حد مجاز (کمتر از ۱۰ تا ۱۵ برابر ضخامت کابل) قرار داد. همچنین، استفاده از گلندهای مخصوص کابل تخت که فشار را به‌طور متقارن روی بدنه کابل توزیع می‌کنند، برای جلوگیری از ورود رطوبت و گرد و غبار به داخل تابلوها اکیداً توصیه می‌شود.
