سیم برق چیست؟ انواع سیم برق و کاربرد هر کدام
سیم برق به عنوان یکی از پایهایترین و در عین حال حیاتیترین اجزای هر سیستم الکتریکی، وظیفه انتقال انرژی الکتریکی را از منبع تغذیه به تجهیزات مصرفکننده بر عهده دارد. با وجود ظاهر ساده، سیمها بر اساس ساختار فیزیکی هادی، جنس فلز به کار رفته، نوع عایق و شرایط محیطی کارکرد به دستههای گوناگونی نظیر سیمهای افشان، مفتولی، نیمهافشان، مسی و آلومینیومی تقسیم میشوند. شناخت دقیق انواع سیم برق، ساختار داخلی آنها و استانداردهای حاکم بر طراحیشان، به خریداران و مجریان پروژهها کمک میکند تا ایمنی مدارها را تضمین کرده و از خطراتی مانند اتصال کوتاه، آتشسوزی و افت عملکرد تجهیزات جلوگیری کنند.
مقدمه
در زندگی مدرن امروزی، تصور دنیا بدون جریان برق غیرممکن است. این جریان انرژی از طریق شبکهای گسترده و پیچیده از سیمها و کابلها به خانهها، کارخانهها و دستگاههای الکترونیکی ما راه مییابد. سیم برق یکی از سادهترین اما کلیدیترین بخشهای این شبکه انتقال است.
بسیاری از افراد هنگام مواجهه با پروژههای سیمکشی یا خرید تجهیزات، متوجه تنوع بالای این محصولات در بازار میشوند و ممکن است در انتخاب گزینه مناسب دچار سردرگمی شوند. در این مقاله به تشریح جامع مفهوم سیم برق، ساختار تشکیلدهنده، دستهبندیهای گوناگون و کاربردهای تخصصی هر یک میپردازیم تا دیدگاهی همهجانبه و کاربردی برای مخاطبان حوزه ساختمان و صنعت فراهم آوریم.
سیم برق چیست؟
به زبان ساده، سیم برق قطعهای است که از یک هادی رسانا در مرکز و معمولاً یک لایه پوشش عایق محافظ در اطراف آن تشکیل شده است. نقش اصلی هادی ایجاد بستری با مقاومت الکتریکی پایین برای عبور الکترونها است، در حالی که عایق مانع از خروج جریان و ایجاد اتصال کوتاه یا برقگرفتگی میشود. فلزات مس و آلومینیوم به دلیل رسانایی الکتریکی بالا و توجیه اقتصادی، رایجترین مواد در ساخت هادی سیمها هستند.
تفاوت کلی سیم و کابل چیست؟
یک دیدگاه عامیانه وجود دارد که سیم و کابل را صرفاً بر اساس ضخامت ظاهری متمایز میکند، اما تفاوت فنی آنها در ساختار مکانیکی و حفاظتی آنها نهفته است:
- سیم برق: از یک هادی تک یا چندرشتهای به همراه یک لایه عایق اولیه تشکیل شده است و محافظ بیرونی سنگینتری ندارد.
- کابل برق: از کنار هم قرار گرفتن یک یا چند سیم عایقبندیشده تشکیل میشود که توسط یک یا چند لایه غلاف محافظ خارجی (ژاکت) به صورت یکپارچه دربر گرفته شدهاند تا در برابر تنشهای محیطی، کشش، رطوبت و ضربه مقاومت بیشتری داشته باشند.
اجزای اصلی سیم برق چیست؟
هر سیم برق استاندارد از بخشهای مجزایی تشکیل شده که کارکرد ایمن آن را تضمین میکنند:
- هادی (Conductor): بخش فلزی و مرکزی سیم است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. خلوص و یکنواختی فلز در این بخش، تعیینکننده میزان مقاومت الکتریکی سیم است.
- عایق (Insulation): لایه غیررسانایی که مستقیماً روی هادی کشیده میشود. متداولترین ماده برای عایق سیمهای ساختمانی و صنعتی پلیمر PVC (پلیوینیل کلراید) است که مقاومت خوبی در برابر حرارت، رطوبت و شعله دارد.
- روکش (Sheath): در برخی از سیمهای خاص، علاوه بر عایق اولیه، یک لایه محافظ خارجی دیگر نیز برای بهبود ویژگیهای مکانیکی قرار میگیرد.
- علامتگذاری روی سیم: کدهای استانداردی که مشخصاتی چون سطح مقطع، ولتاژ نامی، نوع عایق، استاندارد ساخت و نام تولیدکننده را بر روی بدنه سیم نشان میدهند.
انواع سیم برق بر اساس ساختار هادی
یکی از رایجترین روشهای دستهبندی سیمها، توجه به آرایش و فیزیک رشتههای هادی داخلی است. بر این اساس، سیمها به سه دسته اصلی تقسیم میشوند:
سیم مفتولی (کلاس ۱)
سیم مفتولی که به آن سیم تکلا یا سیم خشک نیز گفته میشود، دارای هادی متشکل از یک رشته فلز واحد و یکپارچه است.
- ویژگیها: این نوع هادی کمترین انعطافپذیری را دارد اما در برابر فرسایش محیطی و اکسید شدن مقاومت بسیار مناسبی از خود نشان میدهد.
- حفظ فرم فیزیکی: سیم مفتولی پس از خم شدن به راحتی شکل جدید خود را حفظ میکند و خمیدگی آن ثابت میماند.
- کاربردها: به دلیل سختی ساختار، برای نصبهای ثابت و دائمی مانند سیمکشی توکار دیوارهای بتنی، خطوط مستقیم بدون نیاز به جابهجایی و درون لولههای صاف استفاده میشود.
سیم نیمهافشان (کلاس ۲)
سیم نیمهافشان ساختاری میانی دارد. هادی این سیم از تابیده شدن چند رشته مفتول مجزا و ضخیم به دور یکدیگر تشکیل میشود.
- ویژگیها: انعطافپذیری این سیم بیشتر از سیم مفتولی و به مراتب کمتر از سیم افشان است.
- مقاومت مکانیکی: استحکام کششی بالایی دارد و در عین حال امکان عبور از مسیرهای با انحنای ملایم را فراهم میکند.
- کاربردها: معمولاً در مواردی که نیاز به استحکام بالا همراه با مقداری قابلیت خمش وجود دارد، مانند سیمکشیهای اصلی ورودی یا سیستمهای ارتینگ استفاده میشود.
سیم افشان (کلاس ۵)
سیم افشان یا سیم نرم، از تعداد زیادی رشتههای نازک و ظریف مسی آنیلشده تشکیل شده که به طور منظم در هم تابیده شدهاند.
- ویژگیها: این سیم انعطافپذیری فوقالعاده بالایی دارد و به راحتی با نیروی دست شکل میگیرد.
- محدودیت حرکتی مداوم: توجه داشته باشید که افشان بودن سیم به معنی مناسب بودن آن برای حرکت مداوم نیست. سیمهای افشان معمولی برای عبور راحت از لولههای خرطومی و مسیرهای دارای پیچوخم ساختمان طراحی شدهاند. برای قطعات و ماشینآلاتی که حرکت مکرر و خمش مستمر دارند (نظیر آسانسور، جرثقیل و بازوهای صنعتی)، باید از سیم و کابلهای مخصوص متحرک و ضدسایش استفاده نمود.
- کاربردها: به طور گسترده در سیمکشی داخلی لوازم خانگی، تابلوهای برق صنعتی شلوغ و اتصالات توکار ساختمانی استفاده میشود.
مقایسه سیم افشان، مفتولی و نیمهافشان
| نوع سیم | کلاس هادی (IEC 60228) | ساختار هادی | میزان انعطافپذیری | مناسب برای نصب ثابت | مناسب برای خمکاری مکرر | حفظ فرم فیزیکی | کاربردهای معمول |
|---|---|---|---|---|---|---|---|
| سیم مفتولی | کلاس ۱ | تکرشته فلزی یکپارچه | بسیار کم | عالی | ضعیف (شکننده در خمش زیاد) | بسیار عالی | تابلوهای ثابت، سیمکشی توکار صلب |
| سیم نیمهافشان | کلاس ۲ | چند رشته ضخیم تابیدهشده | متوسط | عالی | متوسط | خوب | توزیع اصلی قدرت، سیستم ارتینگ |
| سیم افشان | کلاس ۵ | تعداد زیادی رشته نازک | بسیار زیاد | خوب | عالی (بدون شکست هادی) | ضعیف | داکتهای شلوغ، سیمکشی لوازم برقی |
انواع سیم برق بر اساس جنس هادی
جنس فلز هادی نقش مستقیم در قیمت، رسانایی و وزن سیم دارد. مس و آلومینیوم دو قطب اصلی هادیها در بازار سیم و کابل هستند:
سیم مسی
مس محبوبترین و پرکاربردترین هادی در سیستمهای الکتریکی است.
- مزایا: رسانایی الکتریکی بسیار بالا، مقاومت مکانیکی عالی در برابر کشش، انعطافپذیری و حالتپذیری مناسب و مقاومت بالا در برابر خوردگی.
- کاربرد: در سیمکشی داخلی ساختمانها، مدارهای حساس الکترونیکی، ماشینآلات دقیق و ترانسفورماتورها از مس به عنوان هادی اولویتدار استفاده میشود.
سیم آلومینیومی
آلومینیوم به عنوان جایگزینی سبکتر و اقتصادیتر برای مس مطرح است.
- ویژگیها: چگالی و وزن آن بسیار کمتر از مس است، اما رسانایی الکتریکی کمتری دارد (حدود ۶۰ درصد مس).
- ملاحظات طراحی: به علت رسانایی کمتر، برای عبور جریان یکسان، باید سطح مقطع سیم آلومینیومی بزرگتر انتخاب شود. همچنین اتصالات سیمهای آلومینیومی به دلیل تمایل این فلز به اکسیداسیون سریع در مجاورت هوا، نیازمند کلمپها و خمیرهای مخصوص ضد اکسیداسیون است. سیم آلومینیومی بیکیفیت نیست، بلکه استفاده از آن مشروط به رعایت اصول مهندسی و محاسبات دقیق سطح مقطع است.
تفاوت سیم مسی و آلومینیومی چیست؟
- رسانایی: سیم مسی جریان را بهتر هدایت میکند و افت ولتاژ کمتری نسبت به آلومینیوم در سایز مشابه دارد.
- وزن: سیم آلومینیومی به مراتب سبکتر است که نصب آن را در دکلهای انتقال نیرو راحتتر میکند.
- قیمت: قیمت آلومینیوم بسیار ارزانتر و باثباتتر از مس در بازارهای جهانی است.
- سطح مقطع: برای جایگزینی مس با آلومینیوم، نمیتوان سایزهای برابر را استفاده کرد؛ معمولاً سیم آلومینیومی باید یک الی دو سایز بزرگتر انتخاب شود تا مقاومت الکتریکی افزایش نیابد.
- اکسیداسیون: آلومینیوم سریعتر با اکسیژن هوا واکنش داده و لایهای مقاومتی ایجاد میکند، بنابراین اتصالات آن نیاز به دقت فنی و مراقبت بیشتری دارد.
انواع سیم برق بر اساس کاربرد
سیمها بسته به ویژگیهای طراحی و عایق خود، برای وظایف متعددی در مدارها تعبیه میشوند:
- سیم برق ساختمانی: سیمهای نمره ۱.۵ و ۲.۵ با عایق PVC که برای توزیع برق در مدارهای پریز و روشنایی مسکونی به کار میروند.
- سیم روشنایی: سیمهای سبک با سطح مقطع کوچکتر که منحصراً برای تغذیه چراغها و لوسترها استفاده میشوند.
- سیم تابلو برق: سیمهای تکرشته افشان یا نیمهافشان با عایق مقاوم که برای ارتباط بین قطعات درون تابلوهای فرمان صنعتی به کار میروند.
- سیم ارت (اتصال به زمین): سیمی که معمولاً با رنگ عایق سبز و زرد مشخص میشود و نقش حفاظتی دارد.
- سیمهای مخصوص و نسوز: سیمهایی با عایق سیلیکونی یا شیلددار که برای کاربردهای دما بالا، صنایع پتروشیمی یا محیطهای با نویز شدید طراحی شدهاند.

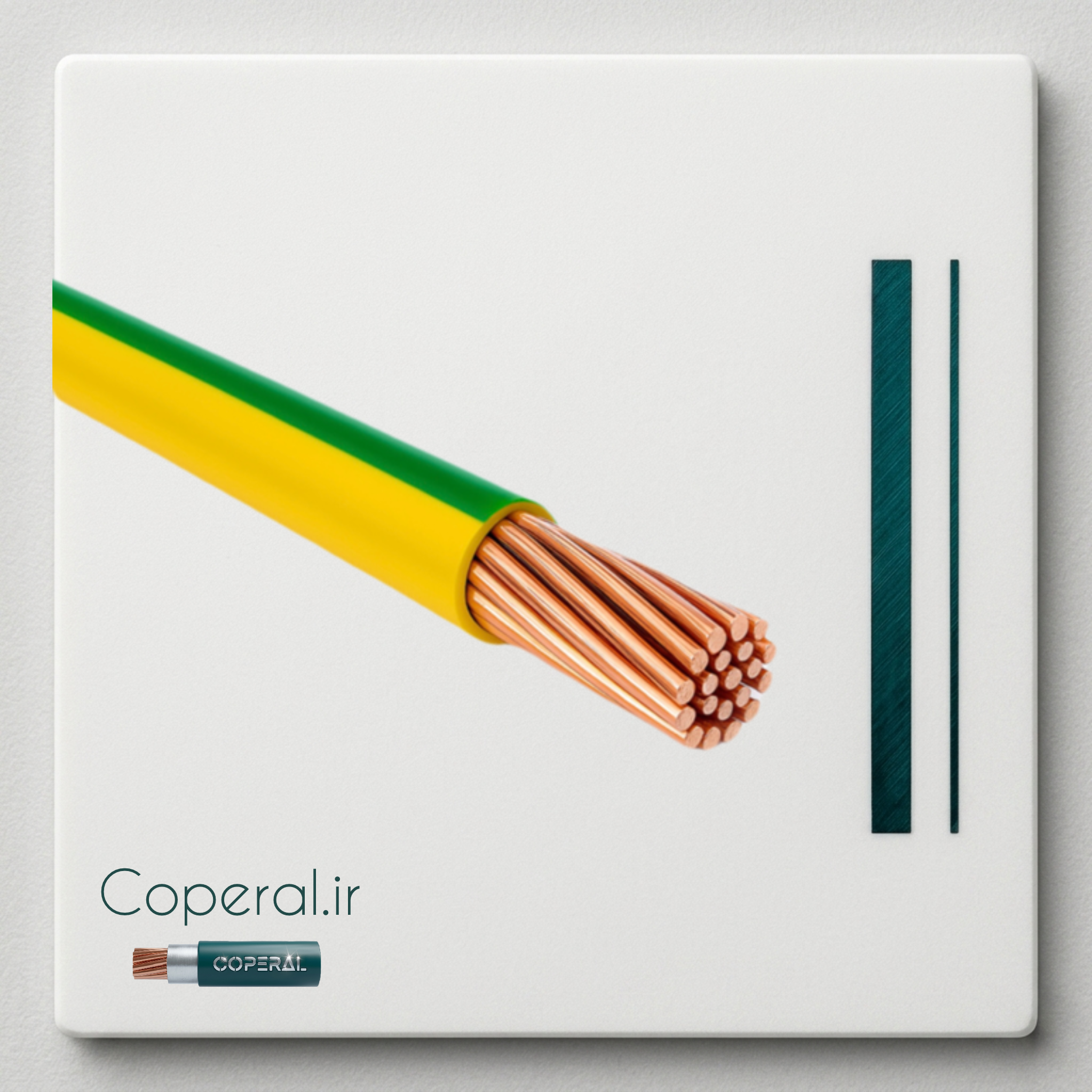

سیم ارت چیست؟
سیم ارت (Earth) یا سیستم اتصال به زمین، یک سیم حفاظتی است که جریانی حمل نمیکند، مگر در زمان بروز خطا.
- وظیفه: در صورت اتصالی فاز به بدنه فلزی دستگاههای برقی، سیم ارت جریان نشتی را به جای عبور از بدن انسان، مستقیم به زمین منتقل میکند. این عمل باعث عملکرد سریع کلیدهای حفاظتی (مانند فیوز یا کلید محافظ جان) و قطع جریان برق میشود.
- تفاوت با فاز و نول: فاز جریان الکتریکی را به دستگاه میآورد و نول مسیر بازگشت جریان به شبکه است تا مدار کامل شود. ارت هیچ نقشی در کارکرد عادی دستگاه ندارد و صرفاً یک مسیر اضطراری و ایمن برای هدایت جریانهای نشتی و ناخواسته به زمین است.
تفاوت سیم فاز، نول و ارت چیست؟
- سیم فاز: سیم حامل ولتاژ و فاقد تعادل پتانسیل نسبت به زمین (دارای برق). رنگ استاندارد آن معمولاً مشکی، قهوهای یا قرمز است.
- سیم نول: سیم بدون برق که وظیفه بازگرداندن جریان مصرفشده را به منبع تغذیه دارد تا حلقه مدار تکمیل شود. رنگ استاندارد آن آبی است.
- سیم ارت: سیم ایمنی بدون برق در شرایط عادی که مستقیماً به زمین متصل است و رنگ آن سبز با خطوط زرد است.
چگونه سیم مناسب برای یک کاربرد را انتخاب کنیم؟
برای انتخاب بهینه سیم، باید فاکتورهای زیر را به شکل سیستمی ارزیابی کنید:
- نوع کاربرد: آیا پروژه ساختمانی است یا صنعتی؟ آیا سیم در معرض لرزش قرار دارد؟
- نوع هادی: با توجه به نیاز خمش، افشان، نیمهافشان یا مفتولی بودن را تعیین کنید.
- جنس هادی: انتخاب مس یا آلومینیوم با توجه به محدودیتهای فضا، قیمت و استانداردهای مجاز پروژه.
- سطح مقطع: تعیین سایز مناسب بر اساس جریان عبوری و طول مسیر (برای محاسبات دقیق به جداول مهندسی مراجعه شود).
- نوع عایق: تناسب عایق با دمای محیط و تماس احتمالی با مواد شیمیایی یا رطوبت.
- ولتاژ نامی: هماهنگی عایق سیم با سطح ولتاژ مدار.
- شرایط محیطی: میزان رطوبت، گرما، سرما و احتمال ضربات فیزیکی در محل عبور سیم.
- روش نصب: عبور از داکت، نصب توکار در لولههای خرطومی یا نصب آزاد روی پایه.
- طول مسیر: تاثیر طول بر افت ولتاژ احتمالی.
- استانداردها: تطابق کابل با استانداردهای ملی و بینالمللی برای تضمین کیفیت.
اشتباهات رایج هنگام خرید سیم برق
- خرید صرفاً بر اساس قیمت پایین: سیمهای ارزانقیمت و غیراستاندارد اغلب دارای خلوص مس بسیار پایین و عایقهای بازیافتی ضعیف هستند.
- بیتوجهی به جنس هادی: خرید سیم آلومینیومی به جای مسی بدون در نظر گرفتن ضریب تفاوت سطح مقطع.
- استفاده از سیم افشان به عنوان سیم متحرک: استفاده از سیم افشان معمولی ساختمانی در دستگاههای متحرک یا آسانسور.
- عدم انطباق عایق با محیط: استفاده از سیم با عایق معمولی PVC در محیطهای با دمای بالا یا مرطوب.
- خرید بر اساس ضخامت ظاهری روکش: ضخیم بودن روکش سیم نشاندهنده کیفیت یا سایز بالای هادی داخلی نیست.
- نادیده گرفتن کدهای استاندارد حکشده روی بدنه سیم.
- انتخاب سایز هادی بدون محاسبه جریان مصرفی و طول مسیر.
- پر کردن بیش از حد لولههای برق با سیمهای متعدد بدون در نظر گرفتن حرارت ناشی از مجاورت سیمها.
هنگام خرید سیم برق به چه نکاتی توجه کنیم؟
پیش از خرید، این چکلیست کاربردی را بررسی کنید:
- [ ] نوع سیم (افشان، مفتولی یا نیمهافشان) با روش کابلکشی همخوانی دارد؟
- [ ] جنس هادی (مس خالص یا آلومینیوم) تایید شده است؟
- [ ] سطح مقطع سیم پاسخگوی جریان مصرفکننده است؟
- [ ] ولتاژ نامی درجشده روی سیم با ولتاژ شبکه سازگار است؟
- [ ] نشان استاندارد ملی و تاییدیه توانیر روی بدنه سیم وجود دارد؟
- [ ] نام برند و سازنده معتبر روی سیم چاپ شده است؟
- [ ] عایق سیم از کیفیت مطلوبی برخوردار است و شکننده نیست؟
سیم برق و کابل چه تفاوتی دارند؟
همانطور که پیشتر اشاره شد، سیم برق یک هادی پوشیده از عایق است. اما هنگامی که دو یا چند سیم عایقدار به همراه لایههای حفاظتی جانبی (مانند فیلر، شیلد، آرمور یا غلاف نهایی) در یک پوشش قرار میگیرند، تشکیل کابل را میدهند. سیمها معمولاً برای اتصالات تکفاز درون جعبههای کلید و لولههای توکار استفاده میشوند، در حالی که کابلها به دلیل مقاومت فیزیکی بالای غلاف خارجی خود، قابلیت نصب روکار، دفن مستقیم در زمین یا غوطهوری در آب را دارا هستند.
جمعبندی
سیم برق پایه و اساس هر مدار الکتریکی است. تنوع بالای سیمها از نظر ساختار هادی (مفتولی، نیمهافشان و افشان)، جنس هادی (مسی و آلومینیومی) و نوع عایق به این دلیل است که هر محصول بتواند در شرایط محیطی و الکتریکی خاص خود بهترین بازدهی و ایمنی را داشته باشد. شناخت دقیق این ویژگیها و پرهیز از اشتباهات رایج در هنگام خرید، تضمینکننده دوام سیستمهای برقی و ایمنی جان و مال کاربران خواهد بود.
«کوپرال؛ آغازگر جریان.»
سوالات متداول
سیم برق چیست؟
سیم برق رسانایی فلزی (معمولاً از جنس مس یا آلومینیوم) است که دور آن را لایهای عایق پوشانده تا جریان الکتریکی را به صورت ایمن هدایت کند.
انواع سیم برق کدامند؟
سیمهای برق بر اساس هادی به سه نوع افشان، مفتولی و نیمهافشان و بر اساس جنس رسانا به سیمهای مسی و آلومینیومی تقسیم میشوند.
تفاوت سیم افشان و مفتولی چیست؟
سیم افشان انعطافپذیری بالایی دارد و از رشتههای نازک متعدد تشکیل شده است، در حالی که سیم مفتولی از یک رشته ضخیم و سخت ساخته شده و انعطافپذیری کمی دارد ولی فرم فیزیکی خود را به خوبی حفظ میکند.
سیم نیمهافشان چیست؟
سیمی است که هادی آن از چند رشته مفتول ضخیم به هم تابیده تشکیل شده و ویژگیهای فیزیکی آن (مانند انعطافپذیری) بین سیم افشان و مفتولی قرار دارد.
سیم افشان برای چه کاربردهایی مناسب است؟
این سیم برای سیمکشی داخلی ساختمانها، نصب در لولههای خرطومی و داکتهای شلوغ و اتصالات داخلی لوازم برقی که نیاز به انعطاف دارند مناسب است.
سیم مفتولی برای چه کاربردهایی مناسب است؟
برای نصبهای ثابت الکتریکی، سیمکشی داخل دیوارهای بتنی، تابلوهای برق ثابت و جاهایی که سیم پس از نصب تکان نمیخورد و نیاز به حفظ فرم خمش دارد.
تفاوت سیم مسی و آلومینیومی چیست؟
مس رسانایی بالاتر و وزن بیشتری دارد. آلومینیوم سبکتر و ارزانتر است اما رسانایی کمتری دارد؛ به همین دلیل برای عبور جریان یکسان، سیم آلومینیومی باید سطح مقطع بزرگتری نسبت به سیم مسی داشته باشد.
سیم ارت چیست و چه کاربردی دارد؟
سیم ارت یک سیم حفاظتی با عایق سبز و زرد است که جریانهای نشتی دستگاههای برقی را به زمین انتقال میدهد تا از خطر برقگرفتگی انسان جلوگیری کند.
تفاوت سیم فاز، نول و ارت چیست؟
فاز جریان الکتریکی را وارد مدار میکند، نول مسیر برگشت جریان است و ارت یک لایه ایمنی برای تخلیه جریانهای نشتی و خطا به زمین است.
تفاوت سیم و کابل چیست؟
سیم یک هادی منفرد عایقدار است، در حالی که کابل از تجمع چند سیم عایقبندیشده درون یک یا چند لایه غلاف محافظ خارجی (ژاکت) تشکیل میشود.
