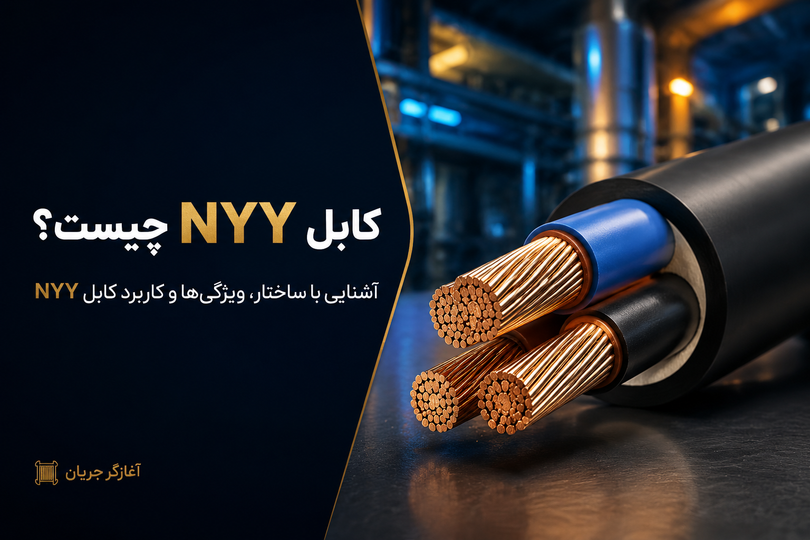

کابل NYY چیست؟ مشخصات، ساختار، کاربرد و راهنمای انتخاب
کابل NYY یکی از کابلهای پرکاربرد برای انتقال انرژی الکتریکی در نصبهای ثابت است. این کابل معمولاً از هادی مسی یا آلومینیومی، عایق PVC برای هر رشته و روکش بیرونی PVC تشکیل میشود. وجود روکش خارجی باعث میشود کابل NYY در مقایسه با سیمهای عایقدار ساده، حفاظت مکانیکی و محیطی بیشتری داشته باشد. کابل NYY در تعداد رشتهها و سطح مقطعهای مختلف تولید میشود و میتواند در برخی مسیرهای داخلی، خارجی، صنعتی یا زیرزمینی مورد استفاده قرار گیرد؛ اما مناسب بودن آن برای فضای باز، دفن مستقیم یا محیطهای خاص باید بر اساس استاندارد، دیتاشیت محصول و روش نصب بررسی شود. در این مقاله توضیح میدهیم کابل NYY چیست، حروف آن چه مفهومی دارند، ساختار و مشخصات کابل NYY چگونه است، کابل NYY مسی و آلومینیومی چه تفاوتی دارند و برای خرید کابل NYY باید به چه نکاتی توجه کرد.
مقدمه
کابلهای برق بر اساس نوع هادی، ساختار عایق، روکش، تعداد رشته، ولتاژ نامی و شرایط نصب در گروههای مختلفی قرار میگیرند. هر کابل برای نیاز مشخصی طراحی میشود و نمیتوان یک نوع کابل را بدون بررسی شرایط پروژه، جایگزین همه کابلهای دیگر کرد.
کابل NYY یکی از کابلهای شناختهشده در حوزه انتقال انرژی الکتریکی و نصبهای ثابت است. این کابل در پروژههای ساختمانی، تأسیسات، تابلوهای برق و برخی کاربردهای صنعتی دیده میشود. با این حال، شناخت نام کابل بهتنهایی برای انتخاب کافی نیست؛ زیرا مشخصاتی مانند جنس هادی، کلاس هادی، سطح مقطع، نوع روکش و روش نصب میتواند بین محصولات مختلف متفاوت باشد.
کابل NYY چیست؟
کابل NYY معمولاً به کابلی با عایق PVC و روکش PVC گفته میشود که برای انتقال انرژی الکتریکی و عمدتاً در نصبهای ثابت به کار میرود. این کابل میتواند یک یا چند رشته داشته باشد و با هادی مسی یا آلومینیومی تولید شود.
نامگذاری NYY در بسیاری از کاتالوگها و استانداردهای رایج اروپایی، بهویژه در سیستم نامگذاری VDE، به شکل زیر تفسیر میشود:
- N: کابل مطابق یک استاندارد یا مشخصات ساخت تعریفشده در نظام نامگذاری مربوطه
- Y: عایق PVC
- Y: روکش بیرونی PVC
بنابراین، دو حرف Y معمولاً به عایق PVC رشتهها و روکش PVC کابل اشاره دارند. با این حال، شیوه نامگذاری ممکن است با توجه به استاندارد، بازار یا سازنده متفاوت باشد. به همین دلیل، نباید تنها با دیدن عبارت NYY درباره همه جزئیات محصول، مانند جنس هادی، کلاس هادی، ولتاژ نامی یا قابلیت دفن مستقیم، نتیجهگیری کرد.
در بسیاری از محصولات، کابل NYY با ولتاژ نامی متداول 0.6/1 کیلوولت عرضه میشود، اما ولتاژ دقیق باید از روی بدنه کابل، کاتالوگ یا دیتاشیت همان محصول بررسی شود.
ساختار کابل NYY چگونه است؟
1. هادی
هادی مسیر عبور جریان الکتریکی است و معمولاً از مس یا آلومینیوم ساخته میشود. هادی میتواند مفتولی، نیمهافشان یا افشان باشد؛ بنابراین عبارت NYY بهتنهایی کلاس هادی را مشخص نمیکند.
2. عایق
هر رشته کابل با لایهای از PVC عایق میشود. عایق از تماس هادی با رشتههای دیگر و محیط اطراف جلوگیری میکند و باید با ولتاژ و شرایط کاری کابل هماهنگ باشد.
3. رشتهها
کابل NYY ممکن است از یک یا چند رشته تشکیل شود. هر رشته میتواند وظیفه مشخصی در مدار داشته باشد، اما تعداد رشته مناسب به طراحی سیستم، نوع تغذیه و الزامات پروژه بستگی دارد.
4. لایههای داخلی
در کابلهای چندرشته، ممکن است برای پر کردن فضای میان رشتهها، حفظ شکل کابل یا ایجاد نظم مکانیکی از مواد پرکننده و لایههای میانی استفاده شود. وجود و نوع این لایهها به طراحی محصول وابسته است.
5. روکش خارجی
روکش بیرونی معمولاً از PVC ساخته میشود و از مجموعه داخلی کابل در برابر سایش، تماس با رطوبت، آلودگی و برخی آسیبهای محیطی محافظت میکند. میزان مقاومت روکش به نوع مواد، ضخامت، استاندارد ساخت و طراحی محصول وابسته است.
هادی کابل NYY چیست؟
هادی کابل NYY معمولاً از مس یا آلومینیوم ساخته میشود. جنس هادی، مقاومت الکتریکی، وزن، قیمت و شیوه اتصال کابل را تحت تأثیر قرار میدهد.
هادی مسی
مس رسانایی بالایی دارد و در بسیاری از کابلهای ساختمانی و صنعتی استفاده میشود. کابل NYY مسی معمولاً در مسیرهایی کاربرد دارد که محدودیت فضا، نیاز به رسانایی بالاتر یا اتصالهای متداول مسی مطرح است.
هادی آلومینیومی
آلومینیوم سبکتر از مس است و در پروژههایی که کاهش وزن یا هزینه اهمیت دارد، میتواند مورد استفاده قرار گیرد. در مقابل، رسانایی آن کمتر است و انتخاب سطح مقطع و اجرای اتصالات آن به بررسی فنی بیشتری نیاز دارد.
جنس هادی باید از مشخصات فنی محصول بررسی شود. صرفاً از روی نام NYY نمیتوان نتیجه گرفت که یک کابل خاص حتماً مسی یا آلومینیومی است.
کابل NYY چند رشته دارد؟
کابل NYY در تعداد رشتههای مختلف تولید میشود، از جمله:
- تکرشته
- دو رشته
- سه رشته
- چهار رشته
- پنج رشته
- چندرشته
تعداد رشتهها باید با مدار و تجهیزات هماهنگ باشد. برای مثال، در یک پروژه ممکن است کابل تکرشته برای بخشی از مسیر مناسب باشد و در پروژهای دیگر کابل چندرشته انتخاب شود. نمیتوان یک تعداد رشته را برای تمام کاربردها مناسب دانست.
علاوه بر تعداد رشته، باید مشخص شود آیا رشتهها همسطح هستند یا ساختار خاصی مانند رشته با سطح مقطع متفاوت برای نول یا ارت دارند. این موضوع در کابلهای چندرشته باید از روی کاتالوگ و مشخصات سازنده بررسی شود.
کابل NYY چه سطح مقطعهایی دارد؟
کابل NYY در سطح مقطعهای گوناگون تولید میشود؛ از مقاطع کوچکتر برای مدارهای محدود تا مقاطع بزرگتر برای انتقال انرژی در مسیرهای قدرت. اعداد درجشده مانند 1.5، 2.5، 4، 6، 10، 16، 25 و مقاطع بالاتر، بر حسب میلیمتر مربع بیان میشوند.
اما سایز کابل NYY را نمیتوان فقط با نوع مصرف یا یک جدول عمومی انتخاب کرد. عوامل مهم عبارتاند از:
- جریان مصرفی
- توان و نوع بار
- طول مسیر
- افت ولتاژ مجاز
- روش نصب
- دمای محیط
- تعداد کابلهای مجاور
- جنس هادی
- نوع عایق
- شرایط کاری و ضریب بار
کابل با سطح مقطع بزرگتر همیشه انتخاب بهتر یا اقتصادیتر نیست. سطح مقطع باید با ترمینالها، تجهیزات حفاظتی، مسیر نصب و الزامات پروژه هماهنگ باشد.
عایق و روکش کابل NYY
در ساختار معمول کابل NYY، عایق رشتهها و روکش خارجی از خانواده PVC هستند. عایق، هادی هر رشته را از نظر الکتریکی جدا میکند و روکش، مجموعه کابل را در برابر عوامل مکانیکی و محیطی محافظت میکند.
با این حال، همه محصولات PVC از نظر کیفیت، ترکیب مواد، محدوده دمایی و عملکرد یکسان نیستند. ویژگیهایی مانند مقاومت در برابر تابش خورشید، روغن، مواد شیمیایی، شعله یا رطوبت باید در مشخصات همان محصول درج شده باشد.
بنابراین، اگر پروژه در محیطی با دمای بالا، تماس با روغن، مواد خورنده، تابش شدید یا خطر آتشسوزی انجام میشود، صرفاً عبارت NYY کافی نیست و باید نوع دقیق PVC و الزامات استاندارد بررسی شود.
کابل NYY چه کاربردهایی دارد؟
تأسیسات الکتریکی
کابل NYY در برخی تأسیسات الکتریکی برای انتقال انرژی بین تابلوها، تجهیزات و بخشهای مختلف سیستم استفاده میشود.
ساختمانها
در ساختمانها ممکن است برای مسیرهای تغذیه، رایزرها، موتورخانهها یا نصبهای ثابت خاص مورد استفاده قرار گیرد. نوع کابل باید با مقررات، روش نصب و طراحی برق ساختمان هماهنگ باشد.
پروژههای صنعتی
در برخی پروژههای صنعتی، کابل NYY برای مدارهای قدرت و مسیرهای ثابت استفاده میشود؛ البته در محیطهای صنعتی سخت، باید مقاومت مکانیکی و شیمیایی آن جداگانه بررسی شود.
انتقال انرژی
کابل NYY در بعضی مسیرهای انتقال و توزیع انرژی با ولتاژ پایین و فشار متوسط مورد استفاده قرار میگیرد؛ ولتاژ واقعی و محدوده کاربرد باید بر اساس مشخصات محصول تعیین شود.
نصبهای ثابت
کاربرد اصلی این خانواده، نصبهایی است که کابل پس از اجرا حرکت مداوم ندارد. مسیر میتواند داخل ساختمان، روی سینی، داخل کانال یا در برخی شرایط در فضای بیرونی باشد.
مسیرهای داخلی و خارجی
کابل NYY ممکن است در مسیرهای داخلی یا خارجی قابل استفاده باشد؛ اما مقاومت در برابر نور خورشید، رطوبت و آسیب مکانیکی باید در دیتاشیت بررسی شود.
کاربردهای زیرزمینی
برخی محصولات NYY در شرایط مشخص برای مسیرهای زیرزمینی استفاده میشوند، اما قابلیت دفن مستقیم یا نیاز به لوله، کانال و حفاظت مکانیکی به استاندارد محصول و الزامات پروژه وابسته است.
آیا کابل NYY برای نصب در فضای باز مناسب است؟
پاسخ مطلقی برای همه محصولات وجود ندارد. مناسب بودن کابل NYY برای فضای باز به عوامل زیر وابسته است:
- مقاومت روکش در برابر تابش خورشید
- میزان رطوبت و بارندگی
- احتمال تماس با مواد شیمیایی
- خطر ضربه، کشش یا سایش
- روش مهار و نگهداری کابل
- دمای محیط
- مشخصات درجشده در دیتاشیت
اگر کابل در فضای باز روی سینی یا دیوار نصب میشود، باید در برابر آسیبهای مکانیکی و تابش محافظت شود. در مناطق مرطوب نیز آببندی اتصالات و مسیر اهمیت دارد. بنابراین، کابل NYY برای فضای باز ممکن است مناسب باشد، اما این موضوع باید برای مدل مشخص و روش نصب مورد تأیید قرار گیرد.
آیا کابل NYY برای دفن در زمین مناسب است؟
باید میان روشهای مختلف نصب تفاوت گذاشت:
دفن مستقیم
در این روش کابل مستقیماً در خاک قرار میگیرد. انجام آن فقط زمانی مجاز و مناسب است که کابل، روکش و روش اجرای آن برای دفن مستقیم طراحی شده باشند.
قرارگیری داخل لوله
کابل داخل لوله محافظ قرار میگیرد. این روش میتواند حفاظت بیشتری در برابر رطوبت، فشار خاک و آسیب مکانیکی ایجاد کند، اما انتخاب لوله و آببندی آن نیز مهم است.
نصب در کانال
در کانال، کابل در مسیر مهندسیشده قرار میگیرد و امکان دسترسی و تعمیر معمولاً بهتر است.
مسیر محافظتشده
گاهی کابل در مسیرهایی مانند ترانشه، سینی، داکت یا محفظه محافظ نصب میشود. الزامات هر روش متفاوت است.
در نتیجه، عبارت «کابل NYY برای دفن» را نباید بدون بررسی محصول تفسیر کرد. دفن مستقیم، عمق نصب، نوع خاک، حفاظت مکانیکی و نحوه اجرای اتصالات باید مطابق استاندارد و مشخصات پروژه تعیین شود.
کابل NYY برای چه نوع نصبهایی مناسب است؟
کابل NYY عمدتاً برای نصبهای ثابت طراحی میشود؛ یعنی مسیر کابل پس از نصب، حرکت مداوم یا خمکاری تکراری ندارد. این نصب میتواند در مسیرهای داخلی، برخی مسیرهای خارجی، کانالها یا روشهای زیرزمینی مجاز انجام شود.
کابلهای ثابت با کابلهای مخصوص حرکت مداوم تفاوت دارند. حتی اگر هادی یک کابل ثابت افشان باشد، کل ساختار آن لزوماً برای حرکت، کشش و خم متناوب طراحی نشده است.
آیا کابل NYY برای آسانسور یا جرثقیل مناسب است؟
بهطور معمول، نباید کابل NYY معمولی را برای کاربردهای متحرک آسانسور یا جرثقیل انتخاب کرد. در این تجهیزات، کابل در معرض حرکت، خمشدن، کشش، پیچش و سایش قرار دارد.
کابلهای آسانسوری و جرثقیلی باید برای شرایط مکانیکی مربوط به همان تجهیز طراحی و آزمون شده باشند. نوع رشتهها، انعطاف، شعاع خمش، تحمل کشش و ساختار روکش در آنها اهمیت دارد.
افشان بودن بهتنهایی کابل را برای حرکت مداوم مناسب نمیکند.
تفاوت کابل NYY با کابل افشان چیست؟
این دو اصطلاح در یک سطح از دستهبندی قرار ندارند:
- NYY بیشتر به یک خانواده نامگذاری و ساختار کلی کابل، بهویژه عایق و روکش PVC، اشاره میکند.
- افشان به ساختار هادی و تعداد رشتههای نازک تشکیلدهنده آن مربوط است.
بنابراین، کابل NYY ممکن است بر اساس مدل محصول هادی با ساختار خاصی داشته باشد و برای تشخیص افشان یا مفتولی بودن باید به دیتاشیت، کد محصول یا مشخصات سازنده مراجعه کرد.
مقایسه «NYY در برابر افشان» از نظر فنی مقایسه کاملی نیست؛ چون یک اصطلاح به خانواده کابل و دیگری به نوع هادی اشاره دارد.
تفاوت کابل NYY با کابلهای مشابه
| نوع کابل | ساختار معمول | کاربرد کلی | عایق و روکش معمول | نوع نصب |
|---|---|---|---|---|
| NYY | هادی با عایق PVC و روکش PVC | انتقال انرژی در نصب ثابت | PVC / PVC | ثابت؛ طبق مشخصات محصول |
| NYM | کابل چندرشته با عایق و روکش PVC در ساختار رایج | تأسیسات داخلی و نصبهای ثابت مشخص | PVC / PVC | عمدتاً داخلی و ثابت |
| N2XY | عایق XLPE و روکش PVC در ساختار رایج | مدارهای قدرت و مسیرهای ثابت | XLPE / PVC | ثابت؛ با توجه به مشخصات |
| کابل کنترل | چند رشته برای فرمان و سیگنال | تابلو و اتوماسیون | بسته به مدل | معمولاً ثابت |
| کابل متحرک | ساختار تقویتشده برای خمش و حرکت | آسانسور، جرثقیل و ماشینآلات | بسته به کاربرد | متحرک |
این مقایسه کلی است. نام کابل بهتنهایی برای تعیین قابلیت دفن، فضای باز، مقاومت در برابر آتش یا حرکت مداوم کافی نیست.
مزایای کابل NYY
برخی مزایای واقعی کابل NYY عبارتاند از:
- کاربرد گسترده در نصبهای ثابت
- مناسب بودن ساختار برای انتقال انرژی در بسیاری از مدارها
- داشتن عایق برای جداسازی الکتریکی رشتهها
- وجود روکش محافظ خارجی
- تولید در تعداد رشتهها و سطح مقطعهای مختلف
- امکان استفاده در شرایط متنوع، در صورت رعایت الزامات نصب
- قابل استفاده بودن با هادی مسی یا آلومینیومی در مدلهای مربوطه
این مزایا به معنی مناسب بودن کابل NYY برای هر محیط یا هر نوع پروژه نیست.
محدودیتها و نکات مهم کابل NYY
کابل NYY برای همه کاربردها انتخاب مناسبی نیست. در شرایط زیر باید مدل تخصصیتری بررسی شود:
- حرکت مداوم و خمکاری تکراری
- کشش یا سایش مکانیکی شدید
- دمای بسیار بالا یا پایین
- محیطهای بسیار خورنده
- نیاز به شیلد برای کنترل نویز
- نیاز به مقاومت مشخص در برابر آتش
- تماس مستمر با روغن یا مواد شیمیایی
- نیاز به آرمور یا حفاظت مکانیکی ویژه
- کاربردهای صنعتی با الزامات خاص
اگر پروژه به کابل شیلددار، مقاوم در برابر آتش، مقاوم شیمیایی یا مخصوص حرکت نیاز دارد، نباید این ویژگیها را بهصورت خودکار به کابل NYY نسبت داد.
کابل NYY چگونه انتخاب میشود؟
- مشخص کردن کاربرد
- مشخص کردن روش نصب
- تعیین تعداد رشته
- تعیین جنس هادی
- تعیین سطح مقطع
- بررسی ولتاژ نامی
- بررسی نوع عایق و روکش
- بررسی شرایط محیطی
- بررسی افت ولتاژ
- بررسی جریان مجاز
- بررسی استاندارد
- بررسی مشخصات تولیدکننده
چگونه سایز مناسب کابل NYY را انتخاب کنیم؟
انتخاب سایز کابل NYY فقط با دانستن توان دستگاه انجام نمیشود. توان میتواند برای برآورد اولیه جریان به کار رود، اما انتخاب نهایی نیازمند بررسی شرایط واقعی است.
عوامل مهم عبارتاند از:
- توان و نوع مصرفکننده
- جریان کاری و جریان راهاندازی
- طول کابل
- افت ولتاژ
- روش نصب
- دمای محیط
- تعداد کابلهای کنار هم
- جنس هادی
- نوع عایق
- شرایط کاری و مدت استفاده
در پروژههای حساس، صنعتی یا مسیرهای طولانی، محاسبات جریان مجاز و افت ولتاژ باید توسط فرد متخصص و مطابق مقررات انجام شود.
کابل NYY مسی بهتر است یا آلومینیومی؟
کابل مسی
- رسانایی بالاتر
- وزن بیشتر
- معمولاً مناسبتر برای مسیرهای محدود از نظر فضا
- اتصالات متداولتر در بسیاری از تجهیزات
- هزینه اولیه وابسته به قیمت مس و مشخصات کابل
کابل آلومینیومی
- وزن کمتر
- رسانایی پایینتر نسبت به مس
- امکان اقتصادیتر بودن در برخی پروژهها
- نیاز به توجه بیشتر در انتخاب سطح مقطع
- حساسیت بیشتر به طراحی و اجرای اتصالات
«بهتر بودن» به شرایط پروژه بستگی دارد. سطح مقطع، طول مسیر، ظرفیت تجهیزات، نوع ترمینال و روش نصب باید همزمان بررسی شوند.
کابل NYY افشان است یا مفتولی؟
نام NYY بهتنهایی کلاس هادی را مشخص نمیکند. کابلهای دارای این نامگذاری ممکن است با ساختارهای مختلف هادی تولید شوند. برای تشخیص اینکه کابل NYY افشان، نیمهافشان یا مفتولی است، باید مشخصات فنی محصول و استاندارد مربوط به آن بررسی شود.
بهطور کلی:
- هادی مفتولی: کلاس ۱
- هادی نیمهافشان: کلاس ۲
- هادی افشان: کلاس ۵
این طبقهبندی بر اساس ساختار هادی است و با نامگذاری NYY یکی نیست.
هنگام خرید کابل NYY به چه نکاتی توجه کنیم؟
- نام و نوع دقیق کابل
- استاندارد ساخت
- برند یا تولیدکننده
- جنس هادی
- تعداد رشته
- سطح مقطع
- ولتاژ نامی
- نوع عایق
- نوع روکش
- طول کابل
- تاریخ تولید در صورت اهمیت پروژه
- مشخصات درجشده روی کابل
- شرایط نصب
- قابلیت استفاده در فضای باز یا زمین، در صورت نیاز
- کلاس هادی
- وجود یا نبود ویژگیهای خاص مانند شیلد یا آرمور
در جستوجوی قیمت کابل NYY نیز باید مشخصات محصول، جنس هادی، تعداد رشته، سطح مقطع و طول کابل را در نظر گرفت؛ زیرا قیمت بدون این اطلاعات قابل مقایسه نیست.
جدول مشخصات و ویژگیهای کابل NYY
| ویژگی | توضیح |
|---|---|
| نوع کابل | کابل برق با نامگذاری رایج NYY |
| نوع هادی | مسی یا آلومینیومی، بسته به مدل و مشخصات سازنده |
| تعداد رشته | تکرشته، چندرشته یا تعدادهای دیگر، بسته به مدل |
| سطح مقطع | بسته به مدل و مشخصات سازنده |
| عایق | معمولاً PVC، مطابق مشخصات محصول |
| روکش | معمولاً PVC، مطابق استاندارد و طراحی کابل |
| کاربرد | انتقال انرژی در بسیاری از نصبهای ثابت |
| نوع نصب | ثابت؛ فضای باز یا دفن فقط در شرایط مجاز |
| انعطافپذیری | بسته به کلاس هادی و ساختار محصول |
| مناسب برای حرکت مداوم | معمولاً خیر؛ مگر محصول مشخصاً برای این کار طراحی شده باشد |
| شرایط محیطی | بسته به نوع روکش، استاندارد و دیتاشیت محصول |
اشتباهات رایج هنگام خرید کابل NYY
- خرید صرفاً بر اساس قیمت
قیمت پایین بهتنهایی نشاندهنده مناسب بودن کابل نیست.
- توجه نکردن به جنس هادی
کابل NYY میتواند با هادیهای مختلف عرضه شود و جنس هادی روی وزن، قیمت و طراحی اثر دارد.
- توجه نکردن به سطح مقطع
سطح مقطع باید با جریان، طول مسیر و روش نصب هماهنگ باشد.
- بیتوجهی به طول مسیر
در مسیرهای طولانی، افت ولتاژ میتواند انتخاب کابل را تغییر دهد.
- نادیده گرفتن روش نصب
کابل نصبشده در کانال، لوله، سینی یا خاک شرایط یکسانی ندارد.
- استفاده از کابل ثابت در کاربرد متحرک
کابل NYY معمولی برای حرکت مداوم طراحی نشده است.
- بررسی نکردن استاندارد
نام کابل بدون استاندارد و مشخصات کامل، اطلاعات کافی ارائه نمیدهد.
- اعتماد به ظاهر کابل
ضخامت روکش یا ظاهر مرتب، کیفیت هادی و قابلیت فنی را ثابت نمیکند.
- بررسی نکردن مشخصات تولیدکننده
دیتاشیت، علامتگذاری و اطلاعات فنی باید با محصول خریداریشده مطابقت داشته باشد.
- جایگزینی مس و آلومینیوم بدون محاسبه
این دو هادی از نظر رسانایی، وزن و اتصال یکسان نیستند.
جمعبندی
کابل NYY یکی از کابلهای مهم در حوزه نصبهای ثابت و انتقال انرژی است. این کابل معمولاً از هادی مسی یا آلومینیومی، عایق PVC و روکش PVC تشکیل میشود و در تعداد رشتهها و سطح مقطعهای مختلف عرضه میگردد.
با این حال، انتخاب کابل NYY باید بر اساس نوع پروژه، روش نصب، تعداد رشته، جنس هادی، سطح مقطع، ولتاژ نامی، شرایط محیطی و مشخصات فنی محصول انجام شود. قابلیت استفاده در فضای باز یا دفن مستقیم نیز باید برای همان مدل و روش نصب بررسی شود.
هیچ کابل واحدی برای تمام کاربردها مناسب نیست. کابل NYY معمولی را نباید جایگزین کابلهای مخصوص آسانسور، جرثقیل، حرکت مداوم، شیلددار یا مقاوم در برابر آتش دانست.
کوپرال؛ آغازگر جریان.
سوالات متداول
کابل NYY چیست؟
کابل NYY معمولاً کابلی با عایق PVC و روکش PVC است که برای انتقال انرژی الکتریکی و عمدتاً نصبهای ثابت به کار میرود.
حروف NYY در کابل به چه معناست؟
در نظام نامگذاری رایج، N به نوع استاندارد یا ساختار تعریفشده کابل و دو حرف Y به عایق PVC و روکش PVC اشاره دارند. جزئیات نهایی باید با استاندارد محصول تطبیق داده شود.
کابل NYY چه کاربردی دارد؟
برای انتقال انرژی در برخی تأسیسات ساختمانی، صنعتی، تابلوها و مسیرهای ثابت داخلی یا خارجی، در صورت مطابقت با مشخصات محصول و روش نصب، استفاده میشود.
کابل NYY چند رشته دارد؟
کابل NYY میتواند تکرشته یا چندرشته باشد. تعداد رشته مناسب به نوع مدار و طراحی پروژه بستگی دارد.
کابل NYY برای فضای باز مناسب است؟
ممکن است برخی مدلها برای فضای باز مناسب باشند، اما مقاومت در برابر تابش، رطوبت و آسیب مکانیکی باید از دیتاشیت همان محصول بررسی شود.
آیا کابل NYY را میتوان در زمین دفن کرد؟
در بعضی شرایط ممکن است، اما دفن مستقیم به استاندارد کابل، روکش، نوع خاک، حفاظت مکانیکی و الزامات پروژه وابسته است.
کابل NYY برای آسانسور مناسب است؟
کابل NYY معمولی برای حرکت و خمشدن مداوم آسانسور طراحی نشده است. برای آسانسور باید کابل مخصوص متحرک انتخاب شود.
کابل NYY برای جرثقیل مناسب است؟
بهطور معمول کابل ثابت NYY برای شرایط متحرک جرثقیل مناسب نیست. کابل جرثقیلی باید برای کشش، خم و حرکت مداوم طراحی شده باشد.
کابل NYY افشان است یا مفتولی؟
نام NYY بهتنهایی کلاس هادی را مشخص نمیکند. نوع هادی باید از مشخصات فنی محصول تعیین شود.
کابل NYY مسی بهتر است یا آلومینیومی؟
هیچکدام همیشه بهتر نیستند. مس رسانایی بالاتری دارد و آلومینیوم سبکتر است؛ انتخاب به شرایط پروژه، سطح مقطع، اتصالات و هزینه بستگی دارد.
چگونه سایز مناسب کابل NYY را انتخاب کنیم؟
باید جریان، توان، طول مسیر، افت ولتاژ، روش نصب، دما، کابلهای مجاور، جنس هادی و شرایط کاری بررسی شود.
هنگام خرید کابل NYY به چه نکاتی توجه کنیم؟
جنس هادی، تعداد رشته، سطح مقطع، ولتاژ نامی، نوع عایق و روکش، استاندارد، تولیدکننده، طول کابل و روش نصب را بررسی کنید.
تفاوت کابل NYY با کابل افشان چیست؟
NYY نام یک خانواده یا ساختار نامگذاری کابل است، اما افشان نوع ساختار هادی را توصیف میکند. این دو اصطلاح قابل مقایسه مستقیم نیستند.
آیا کابل NYY برای نصب داخل لوله مناسب است؟
ممکن است در برخی پروژهها قابل استفاده باشد، اما فضای داخل لوله، تعداد کابلها، گرما، شعاع خمش و مشخصات محصول باید بررسی شود.
آیا کابل NYY روکش مقاوم در برابر آتش دارد؟
وجود مقاومت ویژه در برابر آتش را نمیتوان از نام NYY نتیجه گرفت. این ویژگی باید بهصورت مشخص در استاندارد یا دیتاشیت محصول درج شده باشد.
قیمت کابل NYY به چه عواملی بستگی دارد؟
جنس هادی، تعداد رشته، سطح مقطع، طول، نوع عایق و روکش، برند، استاندارد و شرایط بازار بر قیمت اثر میگذارند.
نویسنده: تیم محتوای کوپرال
زمان مطالعه: حدود ۱۰ دقیقه
دستهبندی: آموزش سیم و کابل
آخرین بهروزرسانی: مرداد ۱۴۰۵
کوپرال | آغازگر جریان
