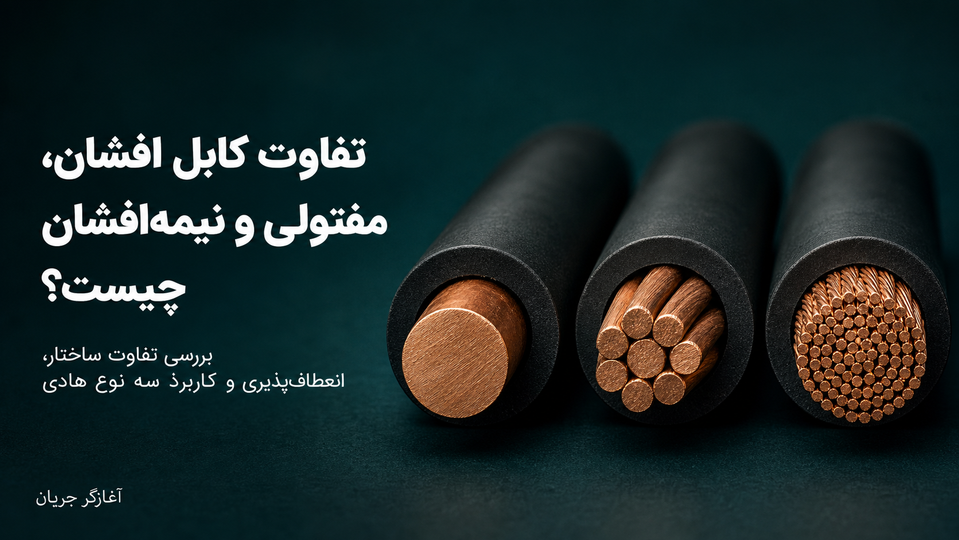

تفاوت کابل افشان، مفتولی و نیمهافشان چیست؟
کابلهای برق بر اساس ساختار هادی داخلی و میزان انعطافپذیری به سه دسته اصلی کابل افشان، کابل مفتولی و کابل نیمهافشان تقسیم میشوند. تفاوت کلیدی این محصولات در آرایش، تعداد و قطر رشتههای هادی درون آنهاست که به طور مستقیم بر شعاع خمکاری، حفظ فرم فیزیکی و محل نصب کابل تاثیر میگذارد. هادیهای مفتولی از یک رشته ضخیم و سخت تشکیل شدهاند، هادیهای نیمهافشان از چند رشته محدودِ به هم تابیده با انعطاف متوسط بهره میبرند و هادیهای افشان از تعداد زیادی رشته بسیار نازک و کاملاً انعطافپذیر ساخته میشوند. انتخاب صحیح میان این گزینهها نیازمند ارزیابی دقیق نحوه کابلکشی و مشخصات فنی پروژه است.
مقدمه
در بازار سیم و کابل، تنوع محصولات گاهی خریداران را با سردرگمی مواجه میکند. هنگام طراحی یا اجرای سیستمهای برقی، انتخاب نوع هادی کابل اهمیت بسیار زیادی دارد؛ زیرا رفتار مکانیکی کابل در حین نصب و بهرهبرداری کاملاً وابسته به این ویژگی است.
نمیتوان ادعا کرد که یکی از این سه نوع هادی به صورت مطلق بر دیگری برتری دارد؛ بلکه هر کدام برای شرایط کاری متفاوتی طراحی شدهاند. به عنوان مثال، در جایی که کابل باید در زوایای تند خم شود، نوع افشان کاربرد دارد و در بسترهای ثابت که کابل نیازی به جابهجایی ندارد، مدلهای مفتولی کارایی بهتری از خود نشان میدهند. شناخت تفاوت کابل افشان، مفتولی و نیمهافشان به شما کمک میکند تا انتخابی ایمن، بادوام و اقتصادی داشته باشید.
هادی کابل چیست؟
هادی کابل، بخش مرکزی و رسانای کابل است که وظیفه انتقال و هدایت جریان الکتریکی را از مبدا به مقصد بر عهده دارد. هادیها معمولاً از فلزات با رسانایی بالا نظیر مس و آلومینیوم ساخته میشوند. ساختار فیزیکی هادی (یکپارچه بودن یا چندرشته بودن فلز) مشخص میکند که کابل در برابر خمش و تنشهای مکانیکی چطور رفتار کند. پوشش پلاستیکی عایق، این هادی را در بر میگیرد تا از اتصال کوتاه و برقگرفتگی جلوگیری نماید.
کابل مفتولی چیست؟
کابل مفتولی که در بازار برق با نامهای کابل خشک، سخت یا تکرشته سنگین نیز شناخته میشود، کابلی است که هادی داخلی آن تنها از یک رشته فلز یکپارچه و ضخیم تشکیل شده است. این نوع کابل به دلیل ساختار تکسیم، انعطافپذیری بسیار پایینی دارد اما مقاومت مکانیکی خوبی در برابر عوامل خارجی ارائه میدهد.
ویژگیهای کابل مفتولی
- ساختار یکپارچه هادی: هسته کابل از یک مفتول فلزی واحد و بدون لایهلایه بودن ساخته شده است.
- انعطافپذیری کم: به دلیل ضخامت بالای رشته هادی، این کابل به سختی خم میشود و انعطاف بسیار ناچیزی دارد.
- مناسب بودن برای نصبهای ثابت: به علت سختی هادی، بهترین گزینه برای مدارهایی است که در طول عمر خود جابهجا نمیشوند.
- حفظ بهتر فرم: سیم مفتولی پس از خم شدن، شکل جدید خود را به راحتی حفظ میکند و تغییر حالت نمیدهد.
- محدودیت در خمکاری مداوم: خم و راست کردن مکرر کابل مفتولی باعث خستگی فلز و در نهایت شکستگی هادی داخلی میشود.
کابل نیمهافشان چیست؟
کابل نیمهافشان به عنوان یک محصول میانی، پلی میان کابلهای افشان و مفتولی است. هادی نیمهافشان از چند رشته مفتول مجزا (معمولاً بین ۷ تا ۳۷ رشته بسته به سایز کابل) تشکیل شده که به هم تابیده شدهاند. این کابل مقداری از سختی کابل مفتولی را حفظ کرده اما در مقایسه با آن، راحتتر خم میشود.
ویژگیهای کابل نیمهافشان
- چندرشتهای بودن هادی: هادی از چند رشته فلزی با ضخامت مشخص که به صورت منظم دور هم پیچیده شدهاند، تشکیل شده است.
- انعطافپذیری متوسط: میزان خمش این کابل بیشتر از کابل مفتولی و بسیار کمتر از سیم افشان است.
- استحکام و فرمپذیری مناسب: استحکام مکانیکی بالایی دارد و تا حدودی قابلیت شکلپذیری خود را حفظ میکند.
- کاربرد در برخی کابلهای ساختمانی و صنعتی: در ابعاد متوسط و بزرگ برای اتصالات اصلی قدرت استفاده میشود.
- مناسب بودن برای بسیاری از نصبهای ثابت: به عنوان کابلهای زمینی و داخل داکتها در مسیرهای طولانی کارایی بالایی دارد.
کابل افشان چیست؟
کابل افشان که به آن کابل نرم یا انعطافپذیر نیز میگویند، از هادیهایی با تعداد بسیار زیادی رشتههای نازک مس آنیلشده تشکیل شده است. این ساختار مویرگی به کابل اجازه میدهد تا به راحتی تغییر شکل دهد و بدون کمترین آسیب فیزیکی، در فضاهای بسیار محدود و پرپیچخم نصب شود.
ویژگیهای کابل افشان
- تعداد زیاد رشتههای نازک: هادی کابل از دهها رشته سیم بسیار باریک به هم تابیده تشکیل شده است.
- انعطافپذیری بالا: کابل به سادگی و بدون اعمال نیروی زیاد خم میشود.
- مناسب بودن برای مسیرهای دارای پیچوخم: بهترین گزینه برای عبور از لولهها و زوایای تند تاسیساتی است.
- کاربرد در تجهیزات و سیمکشیهای مختلف: در سیستمهای توزیع برق خانگی و اتصالات متحرک لوازم برقی کاربرد وسیعی دارد.
- مناسب بودن برای شرایطی که انعطافپذیری اهمیت دارد: فرآیند فنرزنی و سیم کشی ساختمان را بسیار تسهیل میکند.
یک نکته فنی بسیار مهم: افشان بودن هادی هرگز به این معنی نیست که کابل برای کاربردهای با حرکت مداوم و خمش مستمر طراحی شده است. کابلهای افشان معمولی ساختمانی برای نصب در مسیرهای پرپیچخم اما به صورت نسبتاً ثابت طراحی شدهاند. اگر کابل قرار است در تجهیزاتی با حرکت مداوم مانند آسانسور، جرثقیلهای صنعتی، بازوهای روباتیک یا زنجیرهای محافظ کابل (ترککابل) استفاده شود، باید حتماً از کابلهای متحرک مخصوص (مانند کابلهای تراول یا کابلهای با روکش و شیلد مستحکمتر صنعتی) استفاده کرد. کابلهای افشان معمولی در اثر حرکتهای متوالی و کشش مداوم به سرعت دچار قطعی هادی و پارگی عایق میشوند.
تفاوت افشان، مفتولی و نیمهافشان در یک نگاه
برای درک بهتر رفتار فیزیکی و استانداردهای این محصولات، مقایسه جامع زیر بر اساس استاندارد بینالمللی IEC 60228 ارائه شده است:
| پارامتر مقایسه | کابل مفتولی | کابل نیمهافشان | کابل افشان |
|---|---|---|---|
| ساختار هادی | تکرشته ضخیم و یکپارچه | چند رشته به هم تابیده متوسط | تعداد زیادی رشته نازک و ظریف |
| کلاس هادی (IEC 60228) | کلاس ۱ (تکمفتولی) | کلاس ۲ (تابیده منظم) | کلاس ۵ (انعطافپذیر) |
| میزان انعطافپذیری | بسیار کم | متوسط | بسیار زیاد |
| مناسب بودن برای نصب ثابت | عالی | عالی | متوسط تا خوب |
| میزان مناسب بودن برای خمکاری | ضعیف (در صورت خمکاری مداوم میشکند) | متوسط | بسیار عالی |
| حفظ فرم | بسیار عالی (شکل خم شده را حفظ میکند) | خوب | ضعیف (حالت شل دارد و فرم نمیگیرد) |
| کاربردهای معمول | سیمکشی ثابت، کابلکشی زمینی، تابلوهای صنعتی ثابت | خطوط توزیع اصلی ساختمان، ارت، کابلکشی دفنی | سیمکشی داخلی پریزها، اتصالات متحرک خانگی، داکتهای پیچدرپیچ |
آیا کابل افشان بهتر از کابل مفتولی است؟
هیچکدام از این دو کابل به صورت مطلق نسبت به دیگری برتری ندارند. کابل افشان در موقعیتهایی که نیاز به عبور کابل از لولههای توکار با زوایای تند وجود دارد یا کابل به تجهیزات دارای لرزش متصل میشود، کارایی فوقالعادهای دارد. در نقطه مقابل، کابل مفتولی مقاومت مکانیکی بالاتر، پایداری بیشتر در برابر عوامل جوی و عملکرد عالی در خطوط انتقال مستقیم زمینی دارد. بنابراین، انتخاب کابل مناسب ساختمان یا صنعت باید متناسب با نیاز فنی بستر کار انجام شود.
تفاوت کابل افشان و مفتولی در انعطافپذیری
بارزترین وجه تمایز این دو محصول، در رفتار فیزیکی آنها هنگام خم کردن است. سیم افشان به دلیل داشتن ساختار مویرگی، با کمترین فشار خم میشود و تنشهای مکانیکی را مستهلک میکند. اما سیم مفتولی به دلیل ساختار کلاس ۱ خود، در برابر تغییر شکل مقاومت میکند و خم کردن آن نیازمند ابزار یا نیروی دست بیشتری است.
کابل نیمهافشان چه مزیتی دارد؟
کابل نیمهافشان (کلاس ۲) راهکاری میانهرو است. این کابل مقاومت کششی و پایداری کابلهای مفتولی را با انعطافپذیری کنترلشده کابلهای افشان ترکیب میکند. در سایزهای بزرگ که هادی مفتولی عملاً غیرقابلخم شدن میشود، هادی نیمهافشان استفاده میشود تا هم استحکام کابل حفظ شود و هم کابلکشی در سینیها یا لولههای ضخیم امکانپذیر باشد.
کابل افشان برای چه کاربردهایی مناسب است؟
- سیمکشی داخلی ساختمانهای مسکونی (مانند مدارهای روشنایی و پریزها)
- اتصالات داخلی تجهیزات و لوازم برقی خانگی (مانند کابل یخچال، اتو و وسایل آشپزخانه)
- سیمکشی داخل تابلوهای برق کنترل که تراکم تجهیزات در آنها بالاست
- اتصالات درون کانالها و مسیرهای توکار که دارای خمیدگیهای پیدرپی هستند
- صنایع تولید لوازم خانگی و صوتیتصویری
کابل مفتولی برای چه کاربردهایی مناسب است؟
- سیم کشی ساختمان در دیوارهای بتنی و سیمانی به صورت ثابت
- کابلکشی زمینی در نیروگاهها و پستهای توزیع برق (که احتمال تنش مکانیکی و رطوبت بالا وجود دارد)
- استفاده در داخل لولههای صاف و بدون خمکاری شدید
- سیمکشی تابلوهای برق ثابت که نیازی به انعطاف هادی ندارند و چیدمان منظم کابلها اهمیت دارد
کابل نیمهافشان برای چه کاربردهایی مناسب است؟
- شبکههای توزیع برق شهری و زمینی
- کابل اصلی ورودی واحدهای مسکونی و صنعتی (کابل رایزر)
- سیستمهای زمین و چاه ارت ساختمان به دلیل استحکام فیزیکی هادی
- تاسیسات زیرزمینی و کانالهای کابلکشی صنعتی که نیازمند تحمل کشش در زمان نصب هستند
آیا تعداد رشتههای کابل روی انعطاف آن تأثیر دارد؟
بله، ساختار رشتههای هادی و کلاسبندی آنها مهمترین عامل تعیینکننده انعطافپذیری است. همانطور که پیشتر اشاره شد:
- مفتولی (تکرشته): انعطاف کمتر
- نیمهافشان (چند رشته محدود): انعطاف متوسط
- افشان (تعداد زیاد رشته نازک): انعطاف بیشتر
با این حال، نوع عایق به کار رفته (مثلاً عایقهای لاستیکی انعطاف بیشتری نسبت به عایقهای PVC معمولی دارند)، ضخامت روکش نهایی، وجود شیلد یا زره فلزی و طراحی کلی کابل نیز میتوانند بر رفتار خمشی نهایی محصول تاثیرگذار باشند.
آیا نوع هادی روی جریان مجاز کابل تأثیر دارد؟
تصور اشتباهی وجود دارد که ظرفیت جریان کابل افشان بیشتر از کابل مفتولی است یا بالعکس. از نظر تئوری و الکتریکی، تفاوت ناچیزی در مقاومت الکتریکی آنها در فرکانسهای صنعتی وجود دارد؛ بنابراین ظرفیت عبور جریان مجاز کابل را نمیتوان صرفاً بر اساس افشان یا مفتولی بودن هادی تعیین کرد. ظرفیت انتقال جریان به فاکتورهای متعدد دیگری وابسته است، از جمله:
- سطح مقطع فلز هادی
- جنس هادی (مس یا آلومینیوم)
- نوع عایق (تحمل حرارتی عایق XLPE بیشتر از PVC است)
- روش نصب کابل (توکار، روکار یا در زیر زمین)
- دمای محیط اطراف کابل
- تعداد کابلهای مجاور در یک داکت یا لوله
- شرایط کاری و دوره کارکرد مدار
آیا کابل افشان گرانتر از مفتولی است؟
به طور کلی، فرآیند کشش مفتولهای بسیار نازک مسی و تابیدن منظم آنها در کابلهای افشان، مراحل تولید پیچیدهتر و زمانبرتری دارد. به همین دلیل در شرایط یکسان (سایز، متراژ و جنس هادی مشابه)، کابل افشان ممکن است کمی گرانتر از کابل مفتولی باشد. اما قیمت نهایی خرید سیم و کابل تحت تاثیر عوامل دیگری نظیر نوسانات بازار فلزات، کیفیت عایق، استانداردهای ساخت و برند تولیدکننده نیز قرار دارد.
کدام کابل برای سیمکشی ساختمان مناسبتر است؟
پاسخ این سوال به نوع مدار و نقشه طراحی برق ساختمان بستگی دارد. به طور سنتی، برای سیمکشی داخلی پریزها و لامپها به دلیل حرکت راحتتر درون لولههای خرطومی و PVC توکار، از سیم افشان استفاده میشود. اما برای کابلکشیهای اصلی ساختمان (مانند کابل کنتور تا واحد) کابل نیمهافشان یا کابل مفتولی به دلیل استحکام فیزیکی طولانیمدت و مقاومت بهتر در برابر فرسودگی، انتخابهای اصولیتری به شمار میروند.
یک اشتباه رایج: افشان را با کابل متحرک یکی ندانیم
بسیاری از خریداران گمان میکنند هر کابل افشانی را میتوان در تجهیزات متحرک به کار برد. این یک اشتباه فنی خطرناک است. کابلهای افشان ساختمانی معمولی (مانند کابلهای با عایق PVC سبک) برای نصب در نقاطی با تغییر شکل موقت یا خمش حین اجرای پروژه مناسب هستند؛ اما اگر این کابلها در تجهیزاتی که دائماً در حال حرکت و خمش رفتوبرگشتی هستند (مانند کابل آسانسور، جرثقیلهای کارگاهی یا سیستمهای انتقال نقاله) نصب شوند، به سرعت دچار از هم گسیختگی رشتههای داخلی و اتصال کوتاه میشوند. برای این کاربردها باید حتماً کابلهای صنعتی با هادیهای کلاس بالاتر و روکشهای خاص ضدسایش انتخاب شوند.
هنگام خرید افشان، مفتولی یا نیمهافشان به چه چیزهایی توجه کنیم؟
در زمان انتخاب و خرید سیم و کابل، موارد زیر را به دقت بررسی کنید:
۱. نوع کاربرد: مشخص کنید کابل برای چه مصرفکنندهای استفاده میشود.
۲. ثابت یا متحرک بودن مسیر: آیا کابل پس از نصب حرکتی خواهد داشت یا در بستر خود ثابت میماند؟
۳. سطح مقطع: سایز کابل را متناسب با بار الکتریکی و افت ولتاژ انتخاب کنید.
۴. جنس هادی: خلوص مس یا کیفیت آلیاژ آلومینیوم را بررسی کنید.
۵. نوع عایق: تناسب عایق با شرایط دمایی و رطوبتی محل نصب.
۶. تعداد رشتهها: متناسب با فازها و سیستم ارتینگ پروژه.
۷. مشخصات استاندارد: وجود علائم استاندارد معتبر و کدهای شناسایی کارخانهای روی روکش کابل.
۸. شرایط محیطی و نصب: مقاومت کابل در برابر نور خورشید، مواد شیمیایی یا فشار خاک.
مقایسه نهایی؛ افشان، مفتولی یا نیمهافشان؟
به طور خلاصه، برای تصمیمگیری نهایی کابلها را به این صورت دستهبندی کنید:
- مفتولی (کلاس ۱): مناسب برای شرایط نصب کاملاً ثابت، کابلکشیهای مستقیم و بدون تغییر حالت بعدی با مقاومت محیطی بالا.
- نیمهافشان (کلاس ۲): مناسب برای کاربردهای قدرتی، خطوط توزیع اصلی ساختمان و پروژههای با خمش محدود و مقاومت فیزیکی بالا.
- افشان (کلاس ۵): مناسب برای سیمکشیهای داخلی ساختمان، فضاهای تنگ با خمشهای متعدد و تجهیزاتی که نیاز به انعطافپذیری بالا دارند.
انتخاب نهایی باید بر اساس نوع کاربری، استانداردهای مهندسی پروژه، سطح مقطع کابل و شرایط محیطی انجام شود.
جمعبندی
شناخت تفاوت کابل افشان، مفتولی و نیمهافشان اولین گام در طراحی یک سیستم توزیع برق استاندارد و ایمن است. تفاوت در کلاسهای هادی (از کلاس ۱ تا کلاس ۵) مستقیماً کارکرد فیزیکی کابل را مشخص میکند. برای جلوگیری از اتلاف انرژی و حوادث ناگوار، مجریان پروژهها باید با تکیه بر محاسبات فنی دقیق جریان، روشهای نصب و طول مسیر، نوع کابل مورد نیاز خود را تعیین کنند. انتخاب کابل مناسب، پایداری و امنیت تاسیسات شما را تضمین خواهد کرد.
کوپرال؛ آغازگر جریان.
سوالات متداول
کابل افشان بهتر است یا مفتولی؟
هیچکدام بر دیگری برتری مطلق ندارند. کابل افشان برای مسیرهای پرپیچخم و موقعیتهای نیازمند انعطاف مناسب است، در حالی که کابل مفتولی برای نصبهای ثابت و زمینی به دلیل دوام مکانیکی بالاتر، گزینه بهتری است.
تفاوت کابل افشان و نیمهافشان چیست؟
تعداد رشتههای کابل افشان بسیار بیشتر و نازکتر از نیمهافشان است. به همین علت کابل افشان انعطافپذیری بسیار بالاتری دارد، در حالی که نیمهافشان سختتر بوده و در کلاس هادی متفاوتی (کلاس ۲) قرار میگیرد.
کابل نیمهافشان چیست؟
کابلی است که هادی آن از چند رشته سیم مفتول ضخیم به هم تابیده تشکیل شده است. انعطافپذیری این کابل متوسط بوده و بیشتر در خطوط توزیع نیرو و کابلکشیهای ثابت کاربری دارد.
کابل مفتولی برای ساختمان مناسب است؟
بله، کابل مفتولی برای سیمکشیهای ثابت خارج از لوله، سیمکشیهای توکار دیوارهای بتنی و سیم ارت اصلی ورودی ساختمان مناسب و استاندارد است.
کابل افشان برای چه کاربردهایی مناسب است؟
این کابل برای سیمکشی داخلی ساختمانها، اتصالات متحرک لوازم خانگی، تابلوهای برق متراکم و مسیرهایی با زوایای تند نصب مناسب است.
آیا کابل افشان برای حرکت مداوم مناسب است؟
خیر. کابلهای افشان معمولی ساختمانی برای نصبهای ثابت با زاویه خمش اولیه طراحی شدهاند. برای تجهیزات با حرکت مداوم نظیر آسانسور یا جرثقیل باید از کابلهای متحرک مخصوص استفاده کرد.
آیا نوع هادی روی جریان مجاز کابل تأثیر دارد؟
تأثیر نوع هادی (افشان یا مفتولی بودن) بر میزان جریان مجاز الکتریکی بسیار ناچیز است؛ جریان مجاز کابل اساساً به سطح مقطع، جنس فلز، نوع عایق و شرایط محیطی نصب وابسته است.
کلاس هادی کابل چیست؟
کلاس هادی طبق استاندارد IEC 60228، میزان انعطافپذیری هادی را مشخص میکند؛ کلاس ۱ مربوط به هادی مفتولی (صلب)، کلاس ۲ مربوط به نیمهافشان (نیمهصلب) و کلاس ۵ نشاندهنده کابل افشان (منعطف) است.
